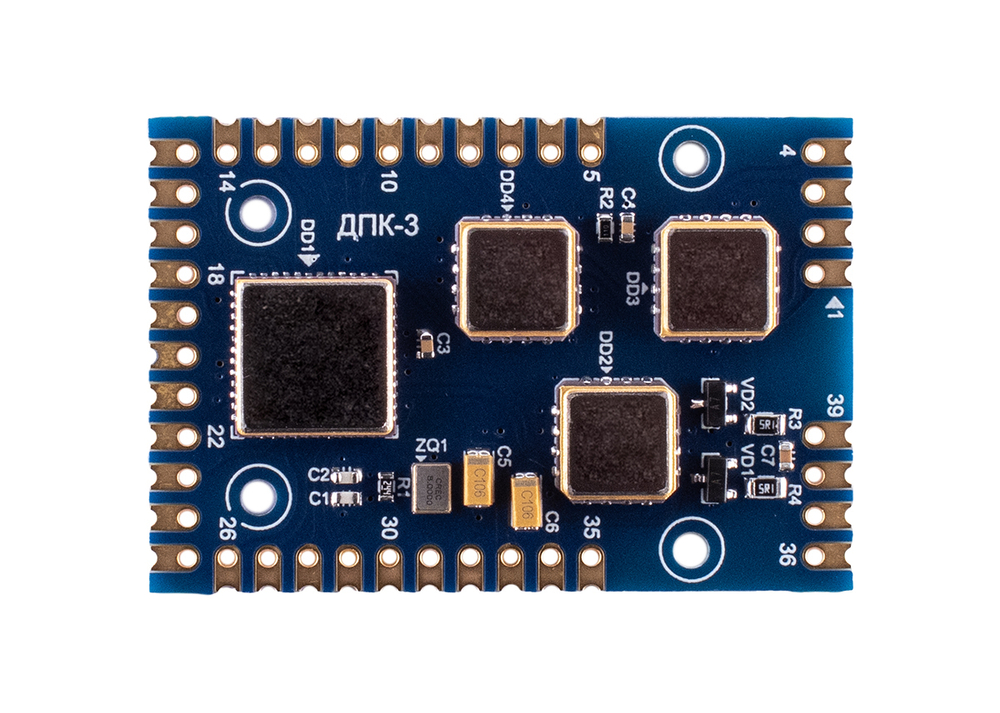

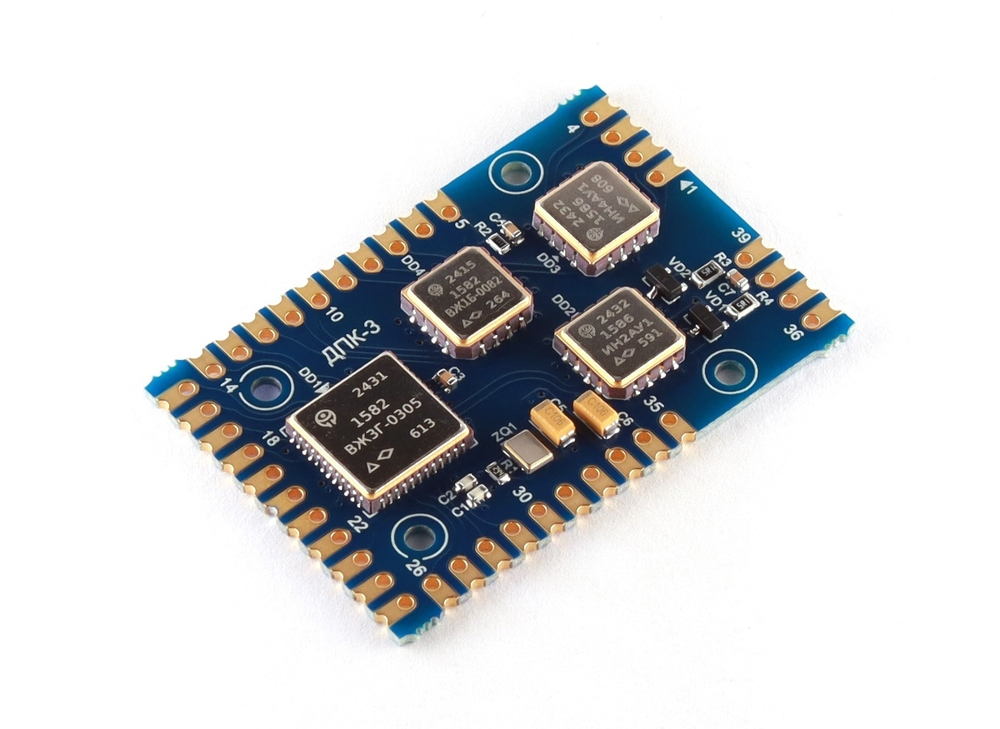

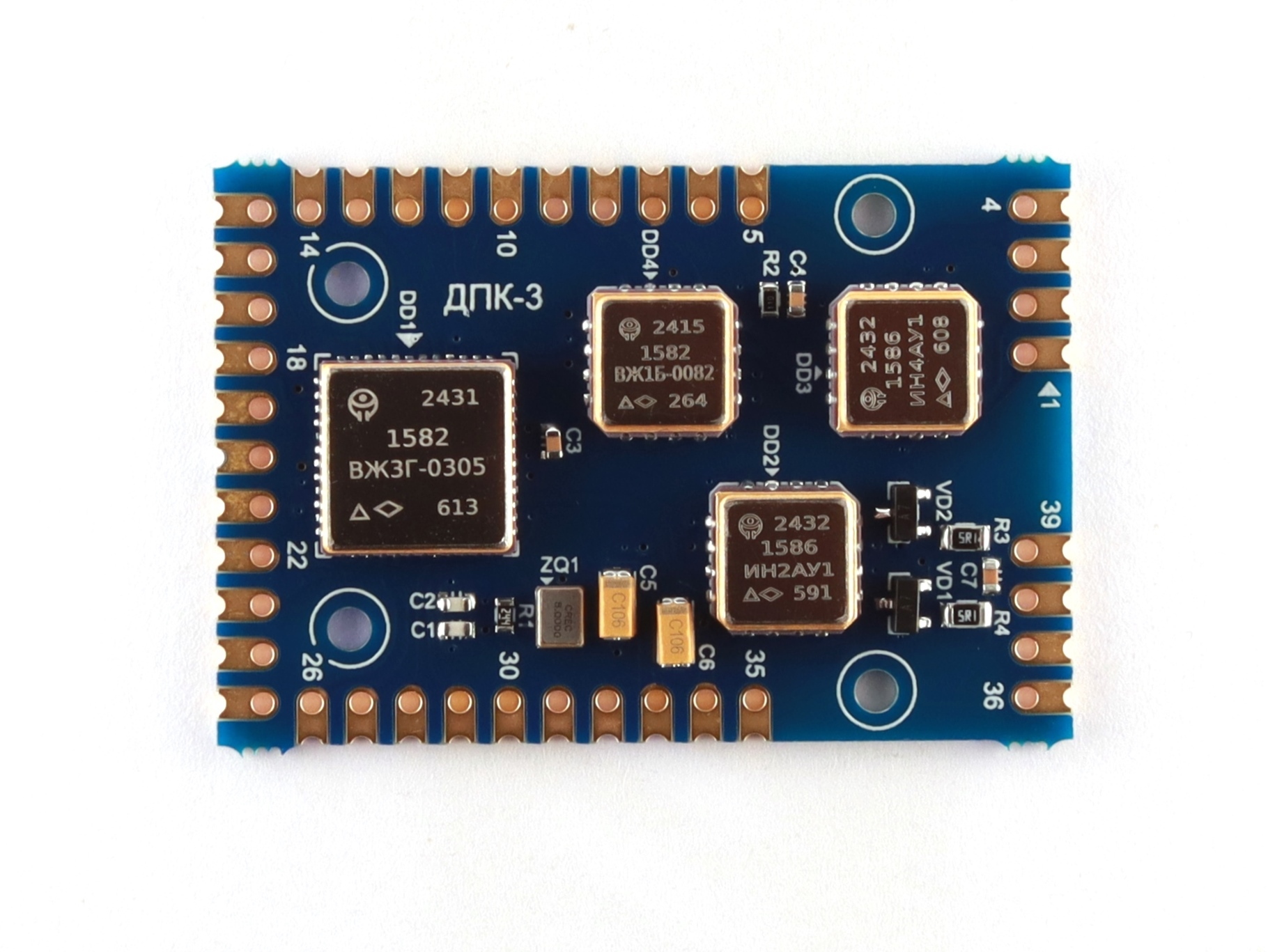

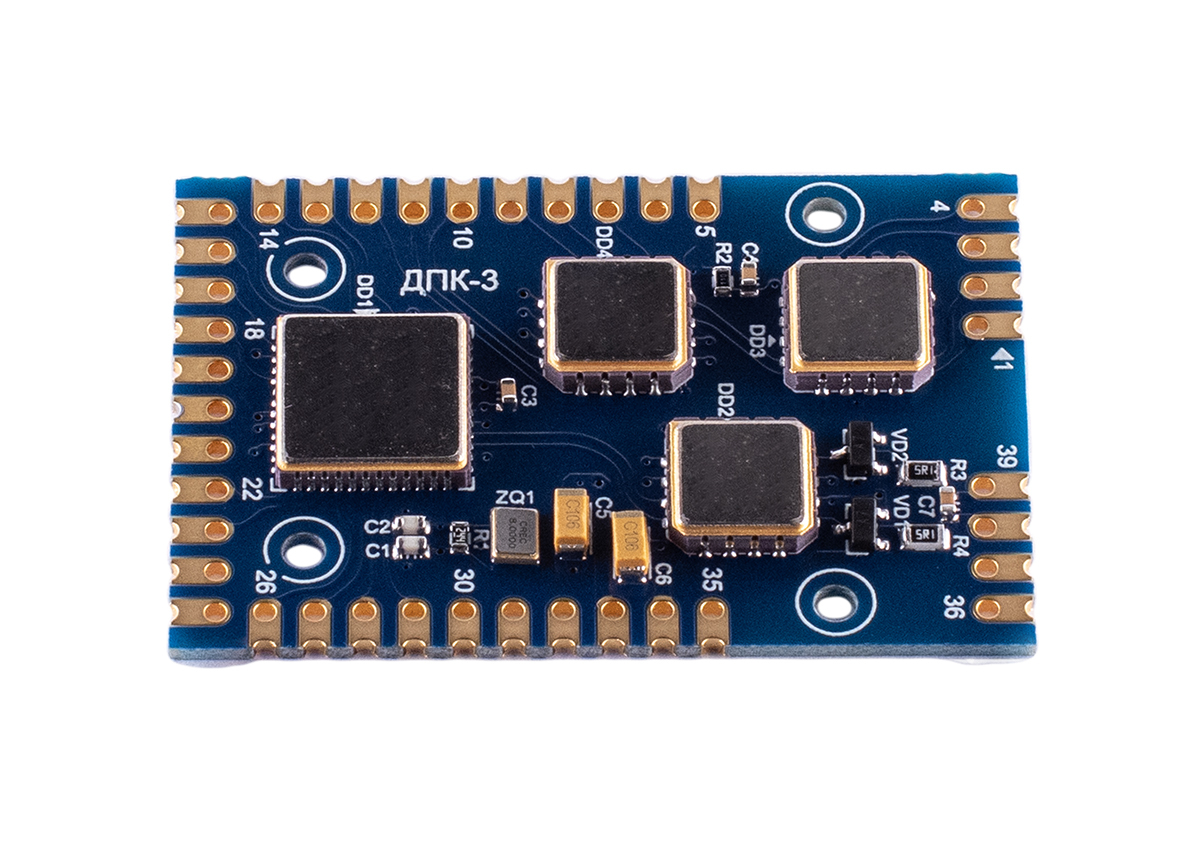

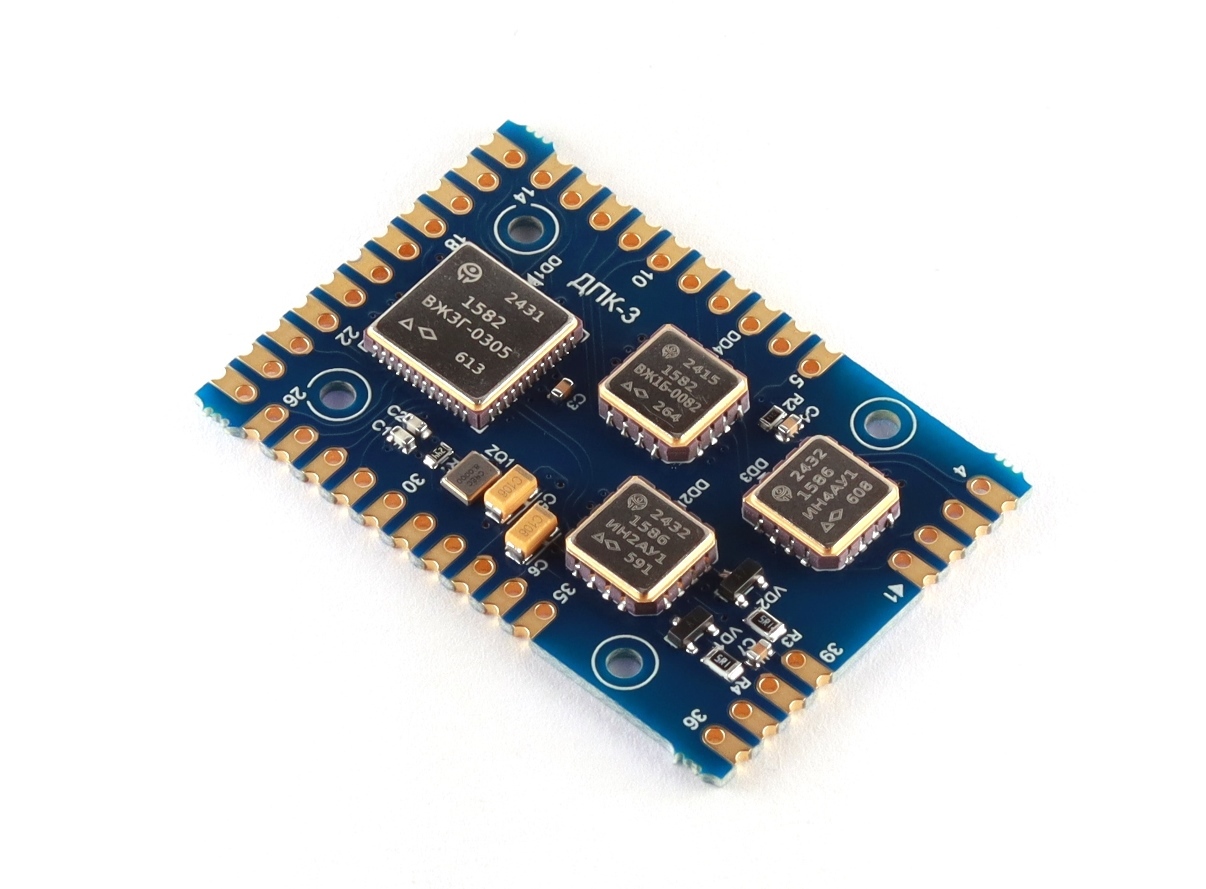

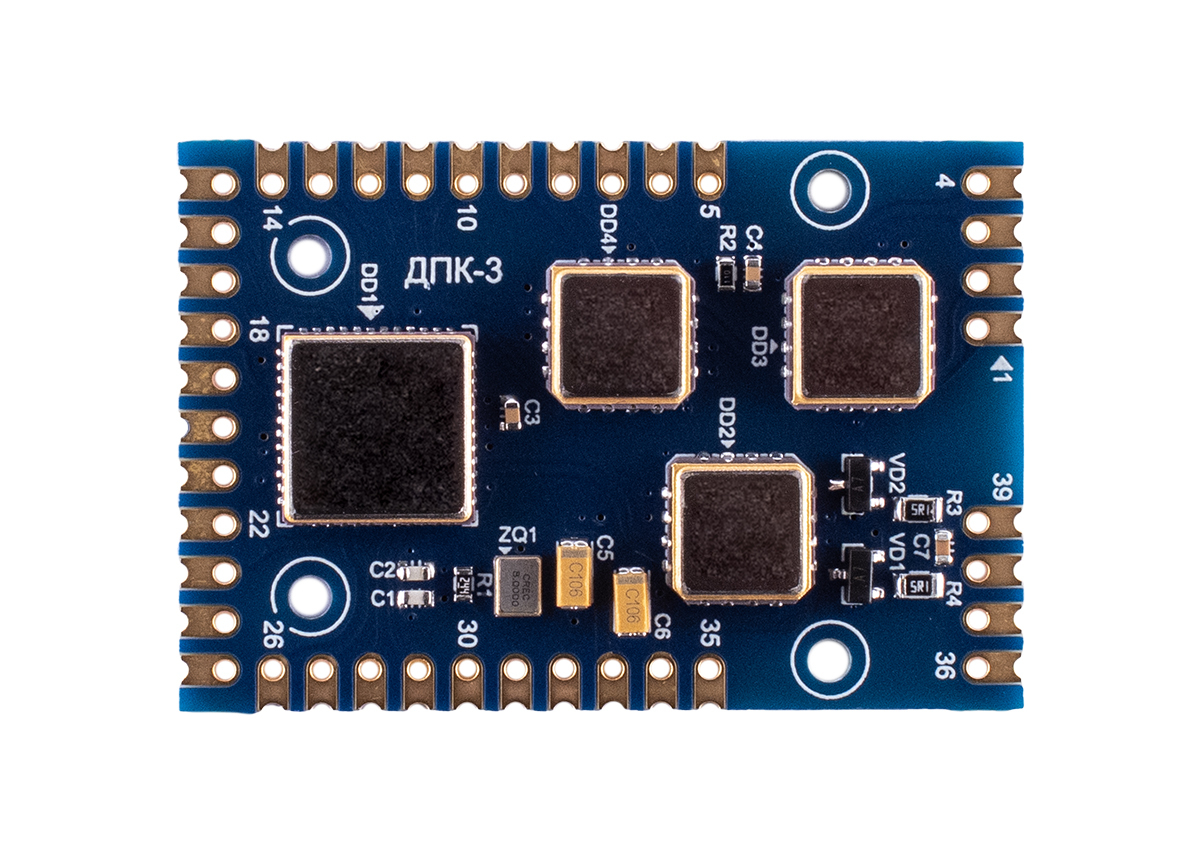

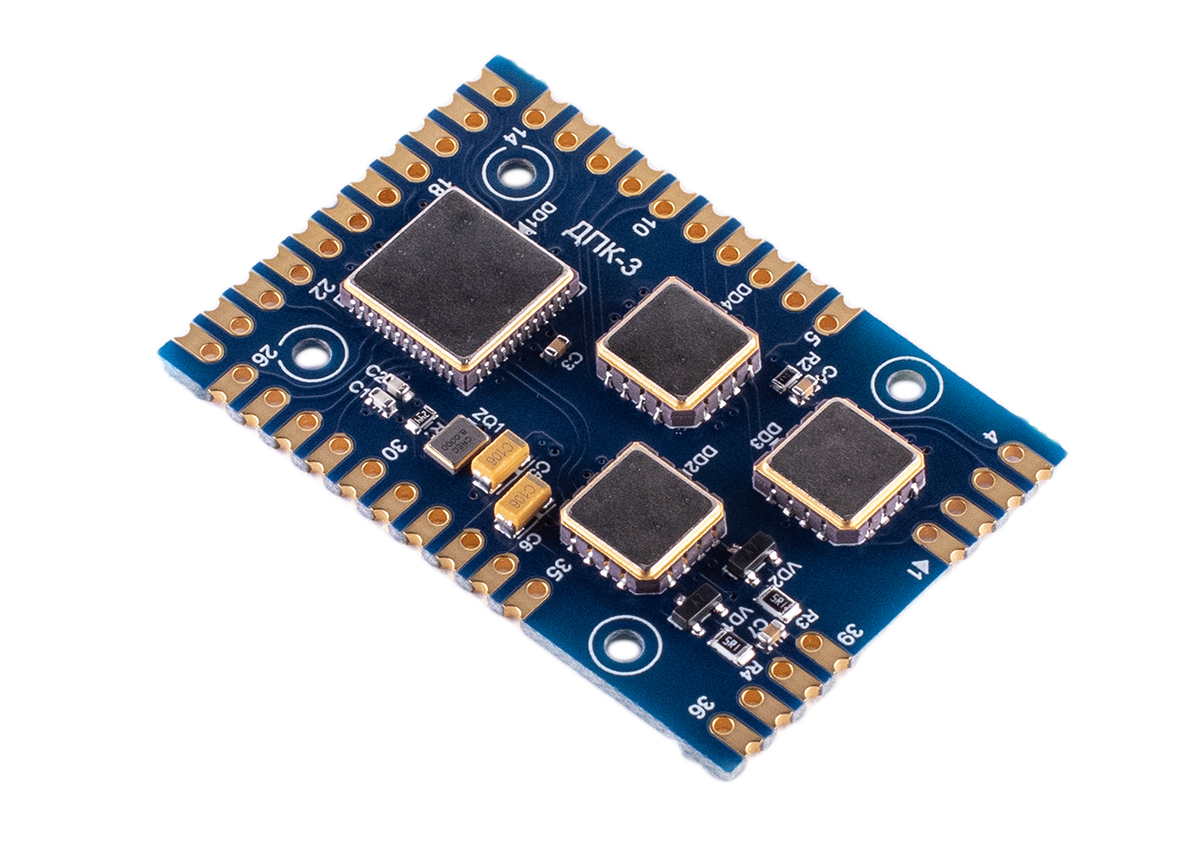

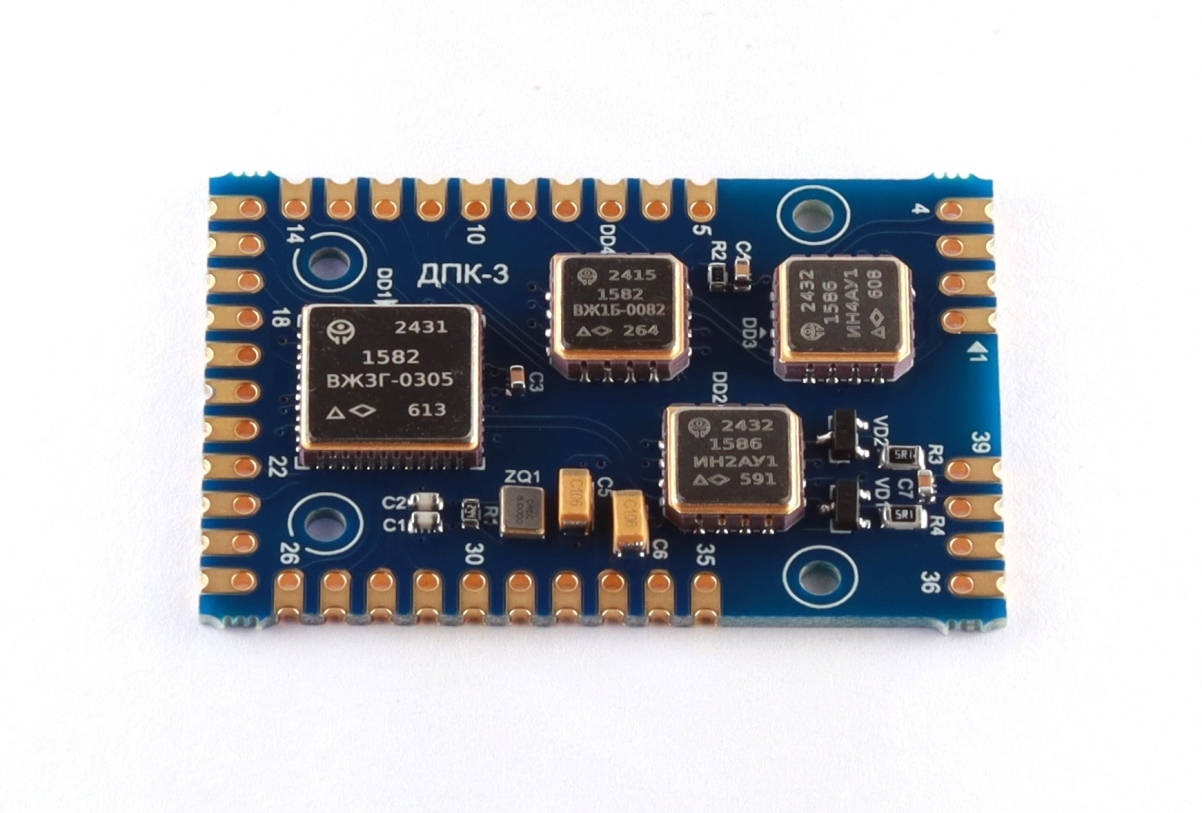

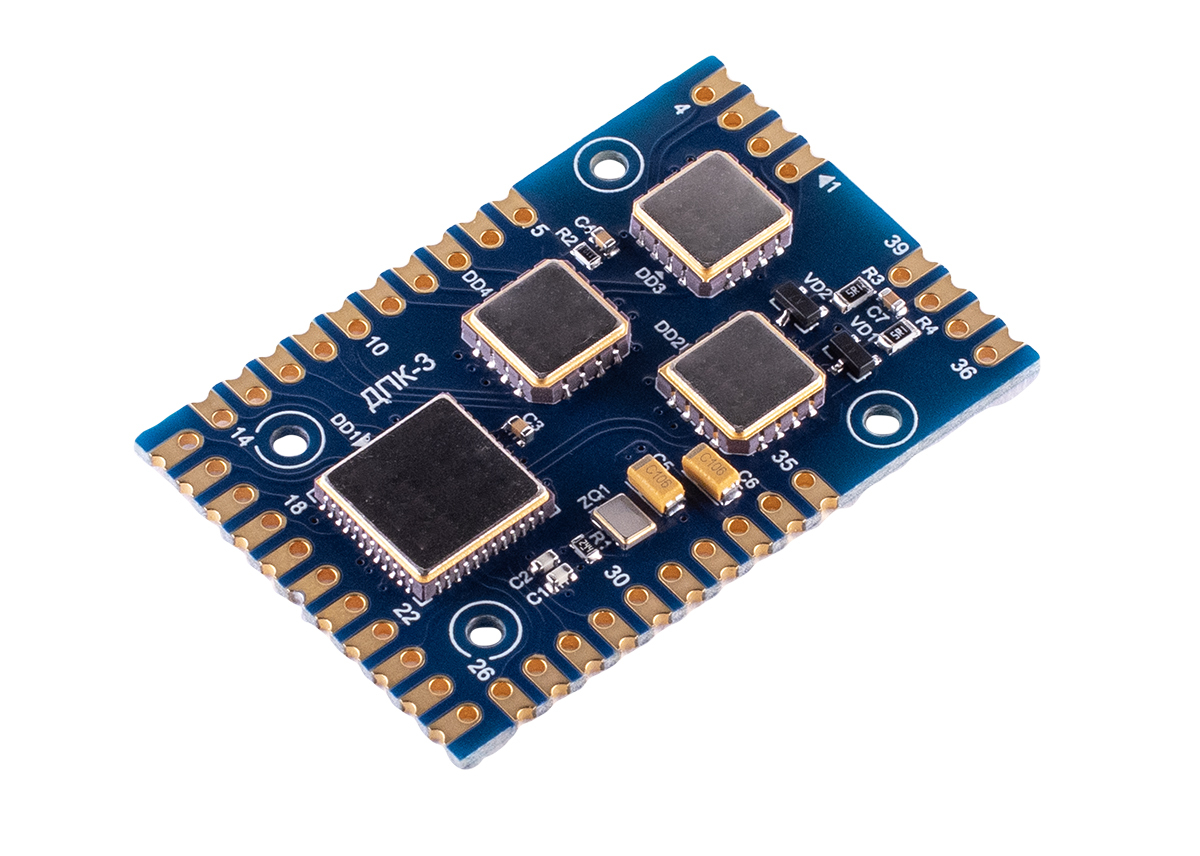

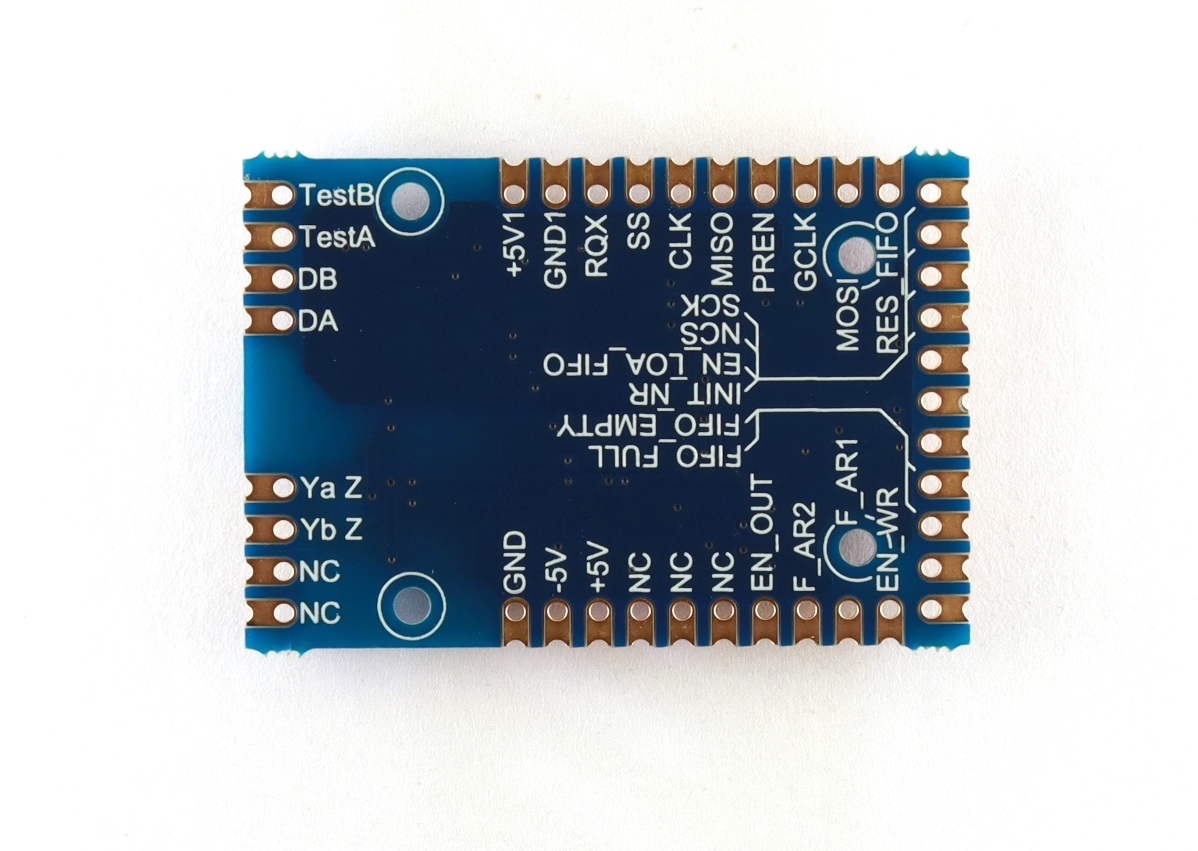

Модуль двуполярного последовательно кода (ДПК) — 3 предназначен для приема и передачи данных по одному каналу ARINC-429 (ГОСТ 18977 и РТМ 1495).
Приемная часть модуля основана на микросхеме приемника физического уровня 1586ИН4АУ1 и трансляторе из последовательного кода в SPI 1582ВЖ1Б-0082.
Передающая часть модуля основана на передатчике из SPI в последовательный код 1582ВЖ3Г-0305 со стеком на 16 слов, физический уровень основан на передатчике 1586ИН2АУ1.

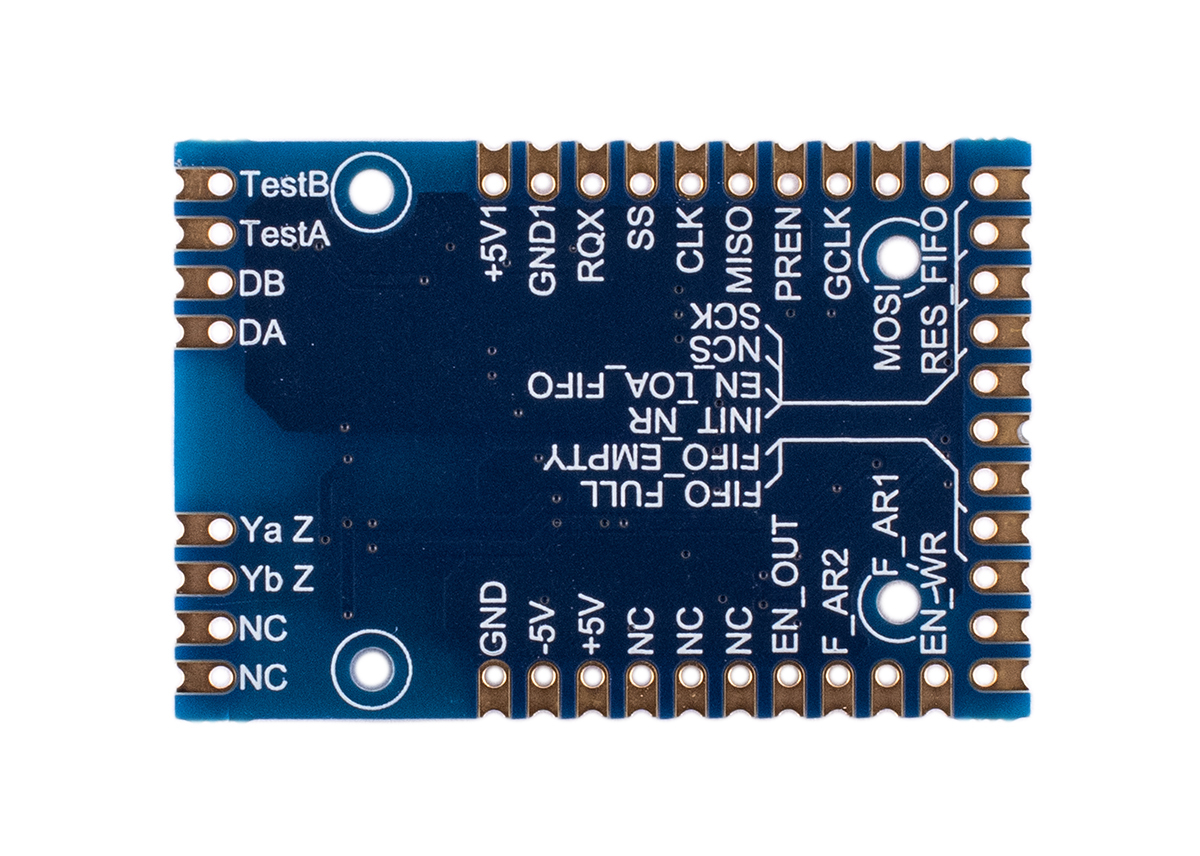

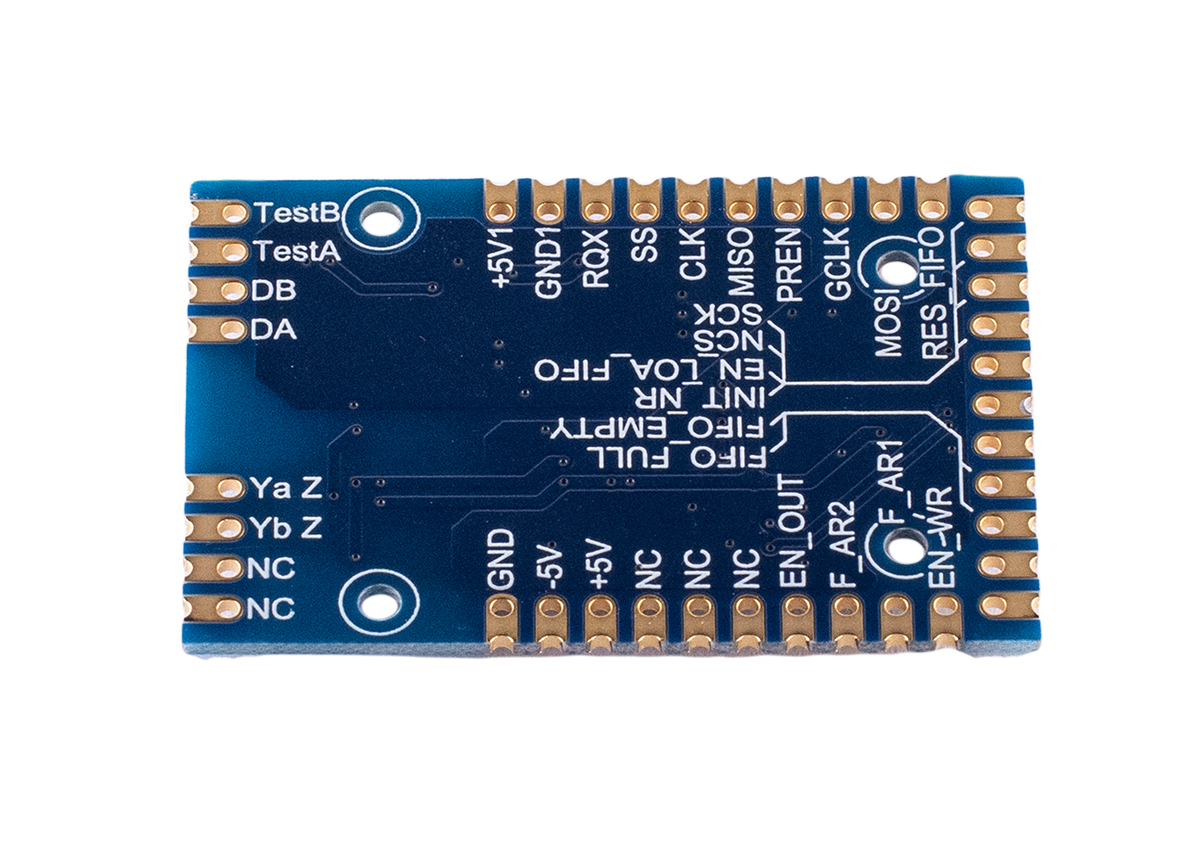

Все выводы модуля расположены на дюймовой сетке, что упрощает процесс подключения модуля к универсальным отладочным платам. Монтаж в аппаратуре может осуществляться следующими способами:
1. Установкой на латунные или виниловые стойки через 4 отверстия на модуле с пайкой выводов проводами типа МГТФ.
2. Пайкой через PLS-разъемы.
3. Поверхностным монтажом.
Техническое описание модуля ДПК-3.
Пример принципиальной схемы подключения модуля (выводы на передачу закольцованы на прием).
Доступен для скачивания компонент ДПК-3 для программы Altium Designer в формате интегрированной библиотеки. Файл содержит схемное изображение (УГО) и топологическое посадочное место с трехмерными моделями. Доступна также step-модель.
Проект C++ в среде разработки STM32CubeIDE для работы с модулем ДПК-3 на прием и передачу данных
