Мини версия этого модуля без гальванической развязки и по более доступной цене.

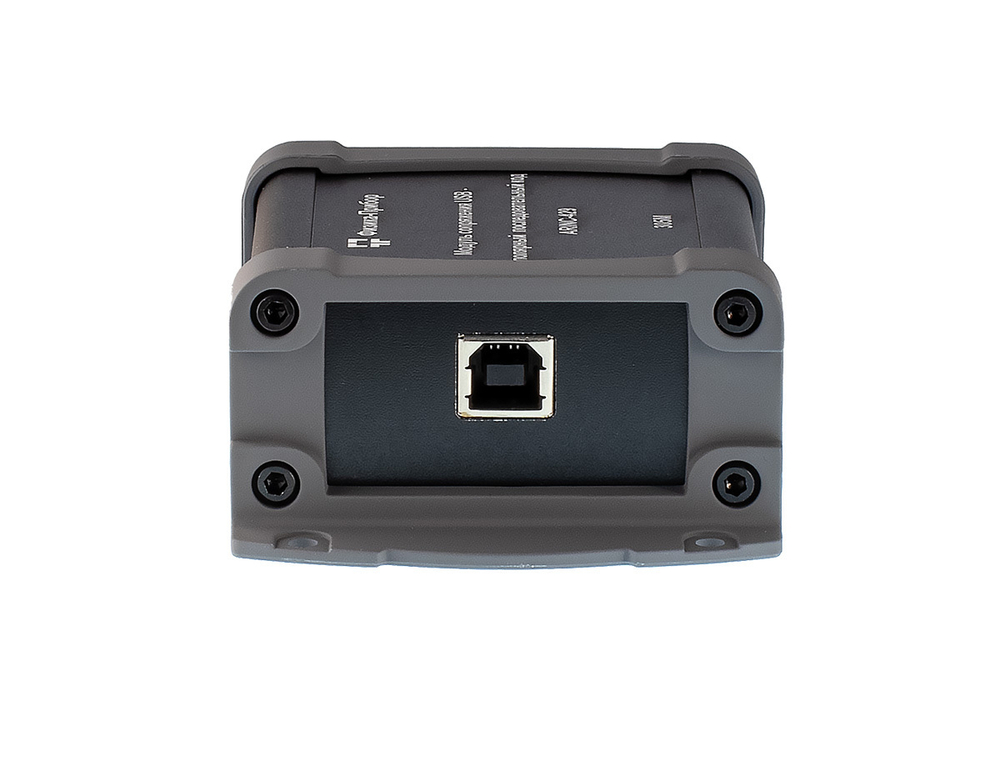

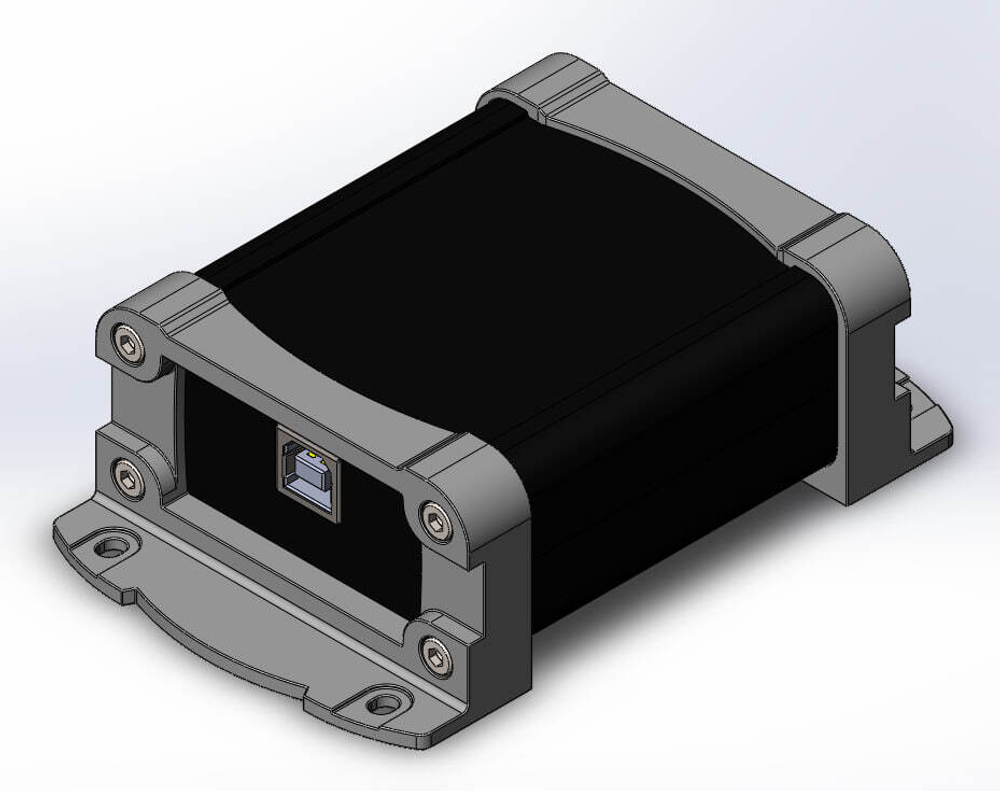

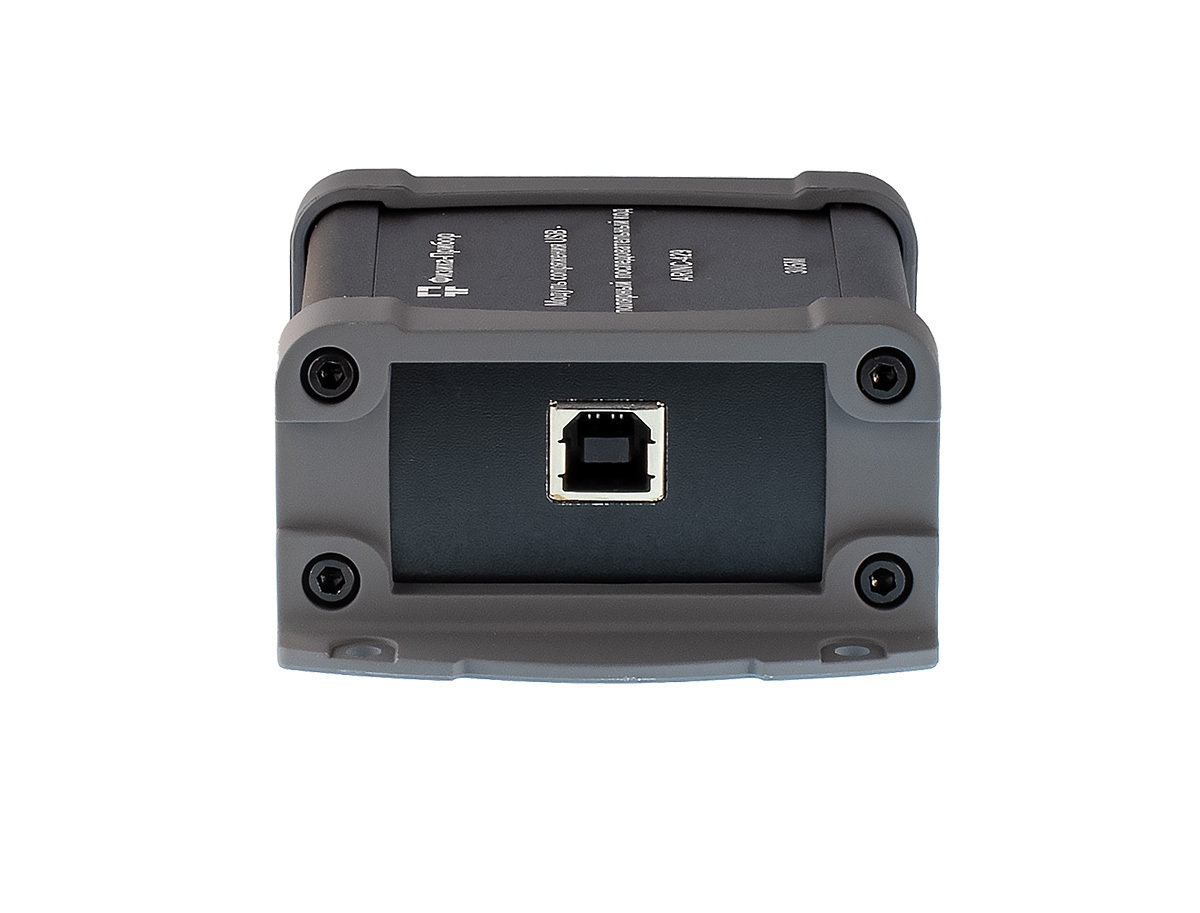

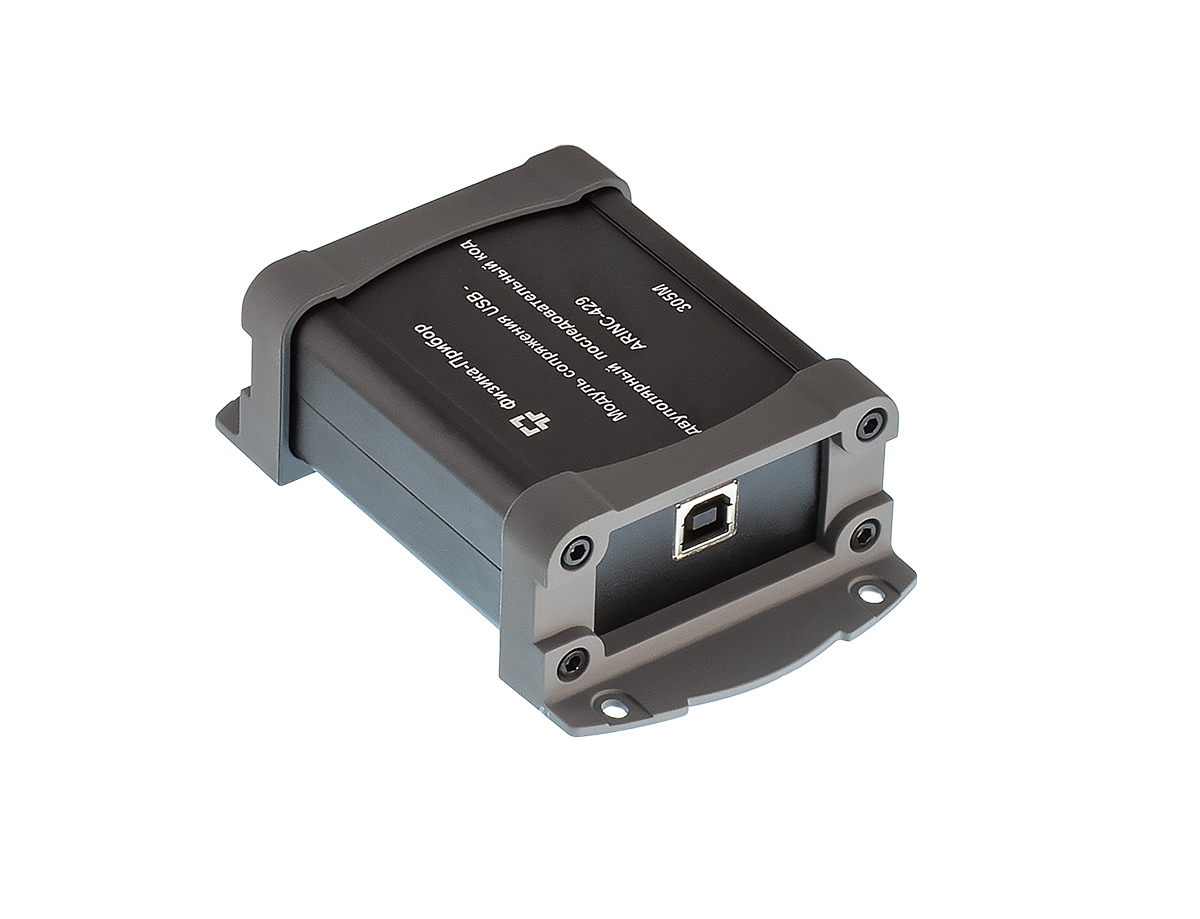

Данное устройство предназначено для приема и передачи сигналов интерфейса ARINC-429 (ГОСТ 18977 и РТМ 1495-75 с изм.3) и обмене данными с персональным компьютером пользователя через интерфейс USB, тип разъема - USB type B.

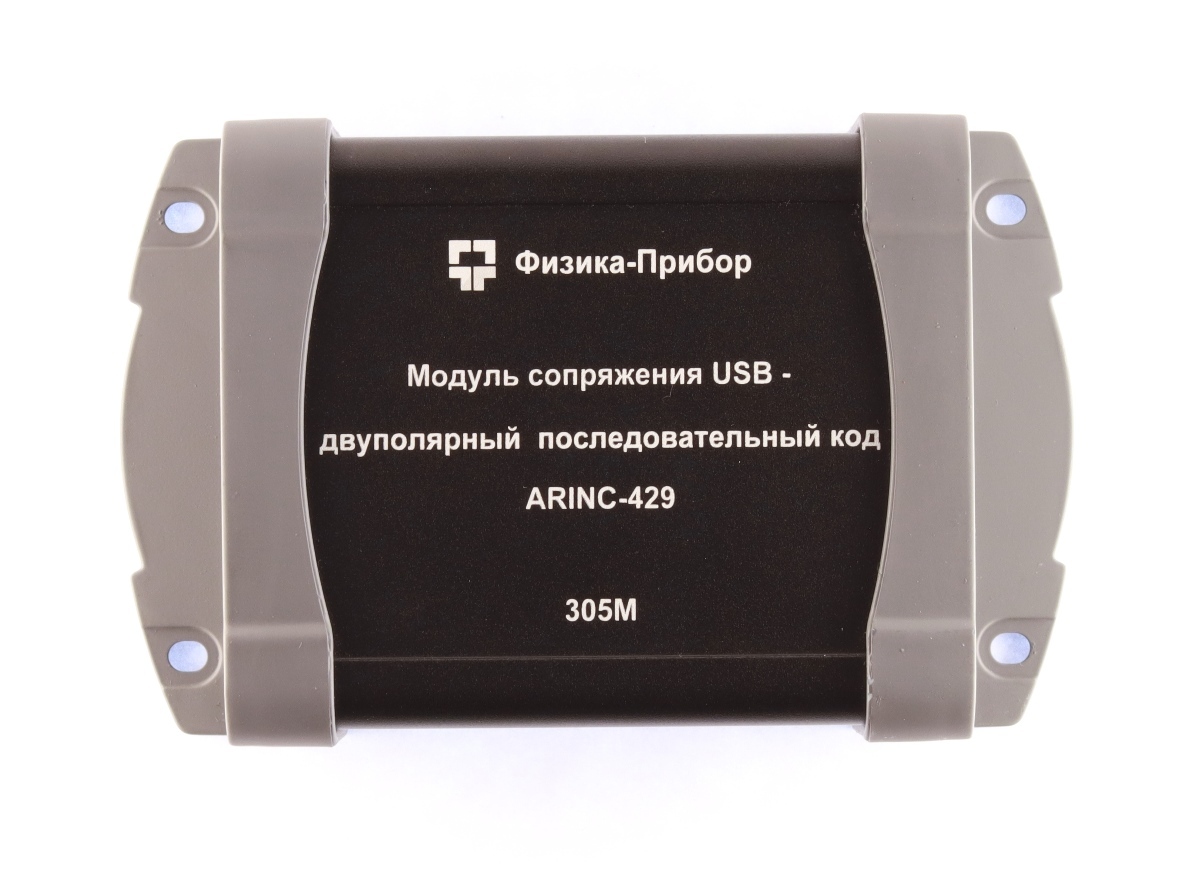

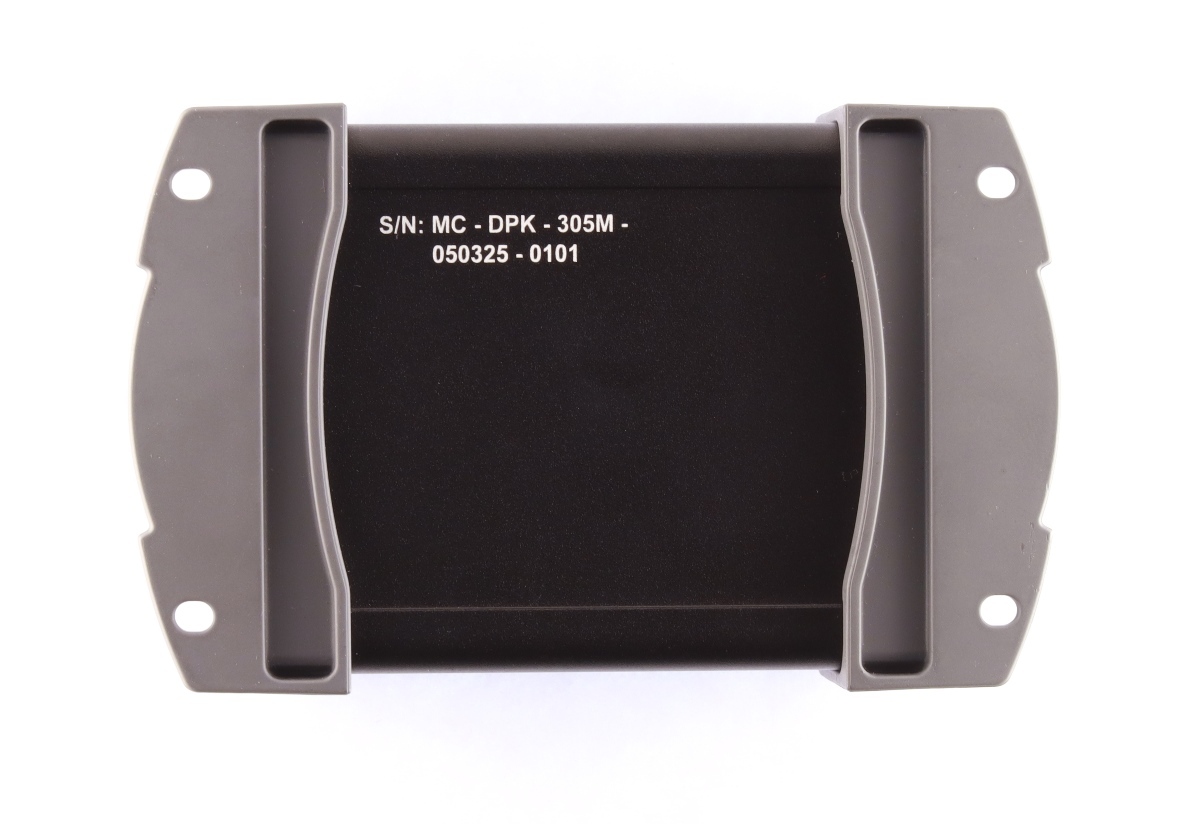

Устройство содержит 1 канал передачи и 2 канала приема, выполнено в алюминиевом корпусе размером 66 х 30 х 70 мм (без выступающих частей), имеет крепежные элементы.
Устройство может работать с сигналом в линии на частотах 12,5, 50 и 100кГц, умеет проверять четность и размер паузы в канале.

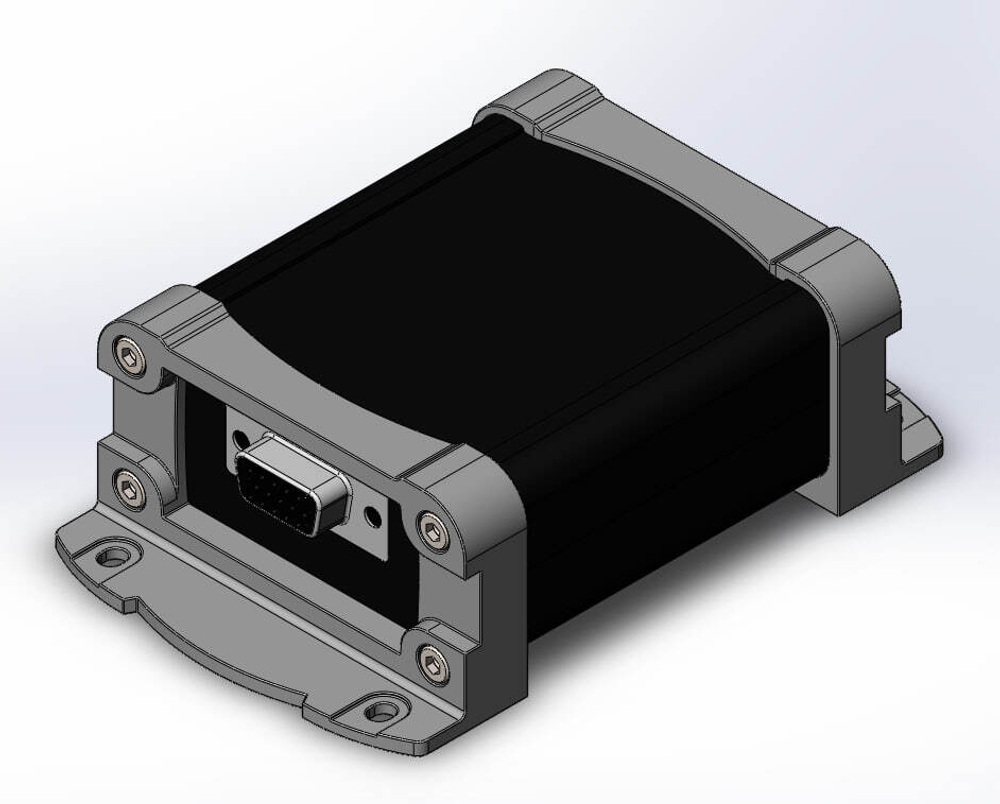

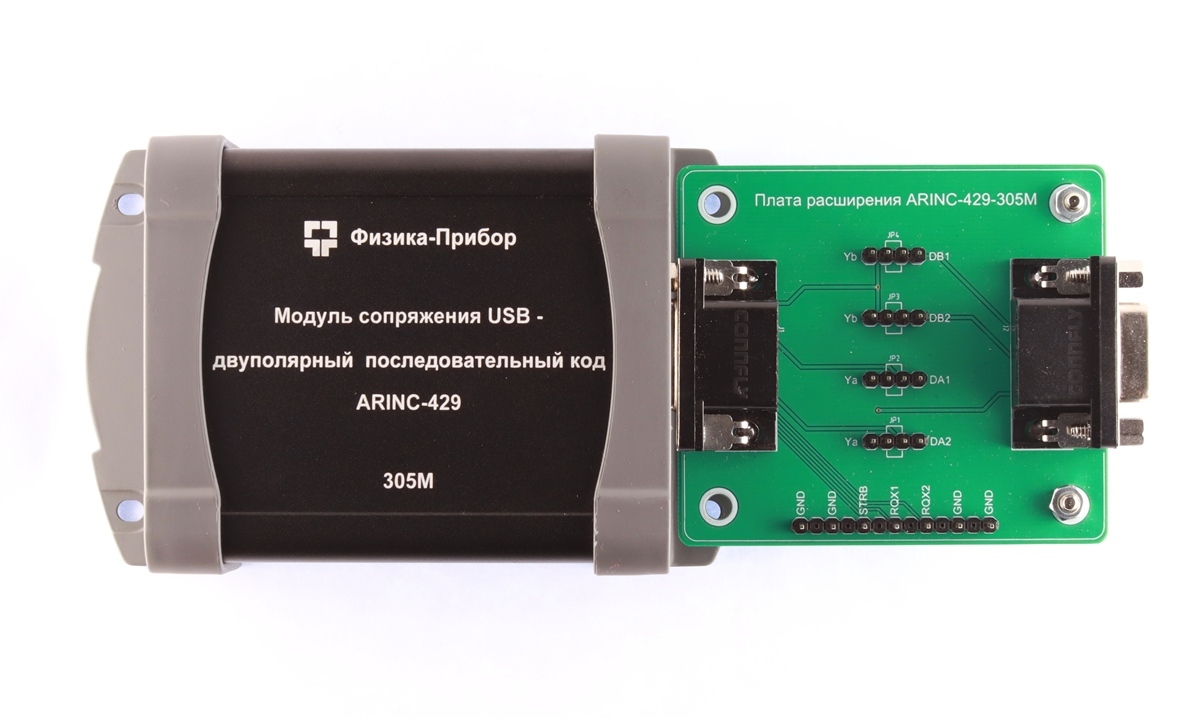

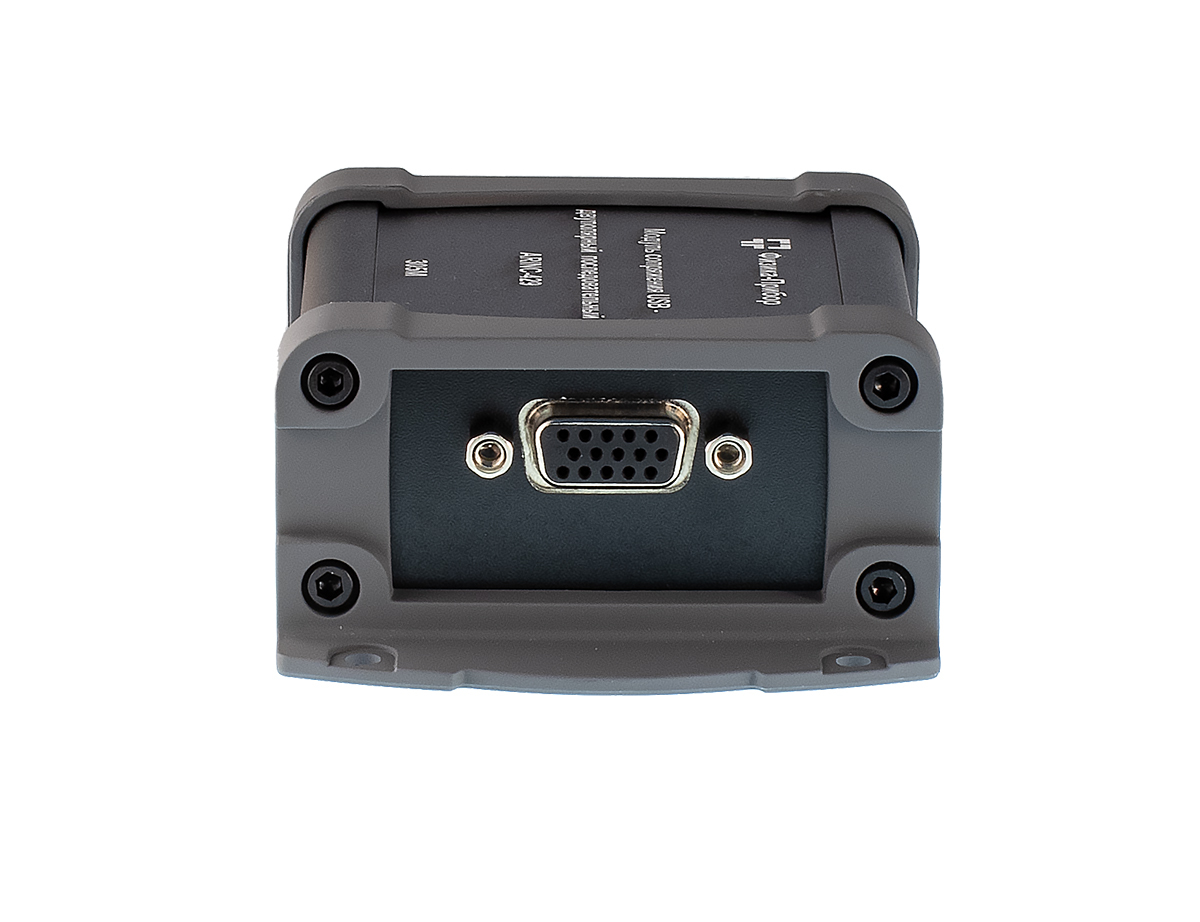

Для подключения сигналов линии используется разъем D-sub (DB15F). Ответная часть разъема с кожухом предоставляется. Также предоставляется плата для коммутации сигналов.
Преимущественно модуль основан на российских компонентах, которые не зависят от санкций иностранных государств.
Пример программного кода для работы по описанному протоколу, Qt
Установщик ПО "Терминал ДПК" (Windows, Astra Linux, Ubuntu 22.04)
Инструкция по работе с ПО "Терминал ДПК"
Пример программного кода для работы через LabView
Видео о работе с модулем MC_DPK_305M
По состоянию на 06.05.2025 в наличии 5 шт.
Модуль 305М и Модуль 305: Различия и преимущества
-
Модуль двуполярного последовательного кода 305М: Этот модуль является решением для приема и передачи сигналов ARINC-429 через интерфейс USB. Он компактен, выполнен в алюминиевом корпусе и предоставляет 1 канал передачи и 2 канала приема. Ключевое отличие – отсутствие встроенной гальванической развязки, что позволяет предложить его по сниженной цене, делая доступным решением для задач, где гальваническая изоляция не является критическим требованием.
-
Модуль сопряжения USB - ARINC-429 - 305: Этот модуль также предназначен для работы с ARINC-429 через USB, предлагая 1 канал передачи и 2 канала приема. Однако его основное преимущество – наличие гальванической развязки на 2000В по сигналам и питанию линии ARINC-429 от интерфейсов USB и RS-485. Это обеспечивает максимальную защиту подключенного ПК и надежность в промышленных условиях. Кроме того, этот модуль расширяет функционал, позволяя передавать полученные данные по интерфейсу RS-485, что делает его более универсальным для интеграции в распределенные системы.
Таким образом, выбор между 305М и 305 будет зависеть от конкретных потребностей проекта: 305М подойдет для бюджетных решений, где не требуется высокая степень изоляции, тогда как 305 предлагает повышенную безопасность и дополнительные возможности подключения благодаря гальванической развязке и RS-485.
