Модуль приема разовых команд с токовым детектором 2015ВС1

(0)
Описание
Отзывы
Описание

Модуль приема разовых команд 2015ВС1: Надежное детектирование состояний

2015ВС1 — это специализированный модуль, предназначенный для надежного приема разовых команд (РК) с использованием токового детектора. Его ключевое преимущество заключается в том, что он определяет замкнутость контакта по принципу сравнения тока, протекающего через контакт, с заданным пороговым значением, а не по напряжению на контакте.

Почему токовый детектор — это преимущество?

Традиционное детектирование по напряжению может давать сбои в реальных условиях эксплуатации, особенно в авиации:

  • Окисленные контакты: Окисление может создавать дополнительное сопротивление, приводя к падению напряжения на контакте, даже если он фактически замкнут. Токовое детектирование обходит эту проблему, поскольку ток будет протекать независимо от небольшого увеличения сопротивления.

  • Низкое бортовое питание: При аварийно низком напряжении питания на борту, сравнение напряжений может дать неверный результат, тогда как ток через замкнутый контакт по-прежнему будет достаточным для корректного определения его состояния.

Ключевые характеристики и функционал:

  • Количество каналов: Модуль способен принимать 16 разовых команд типа "корпус/обрыв" и 16 разовых команд типа "27В/обрыв".

  • Гальваническая развязка: Для обеспечения безопасности и надежности предусмотрена гальваническая трансформаторная развязка на напряжение 800В.

  • Интерфейсы связи: Данные передаются по интерфейсам USB и Ethernet, что обеспечивает гибкость подключения к управляющему оборудованию.

  • Гибкое питание: Питание домена 27В может осуществляться от нестабилизированного источника 27В в широком диапазоне: от 8 до 60В, с возможностью кратковременной работы до 80В.

  • Настраиваемый порог срабатывания: Пользователь может задать один из нескольких порогов срабатывания РК: 0.8 мА, 3.5 мА, 5 мА, 7 мА, 11 мА. Если ток в канале превышает выбранный порог, контакт считается замкнутым.

  • Импульсный опрос: Входы опрашиваются импульсно с высокой периодичностью — 1 мс, что обеспечивает быструю реакцию на изменение состояния команд, низкое энергопотребление и тепловыделение.

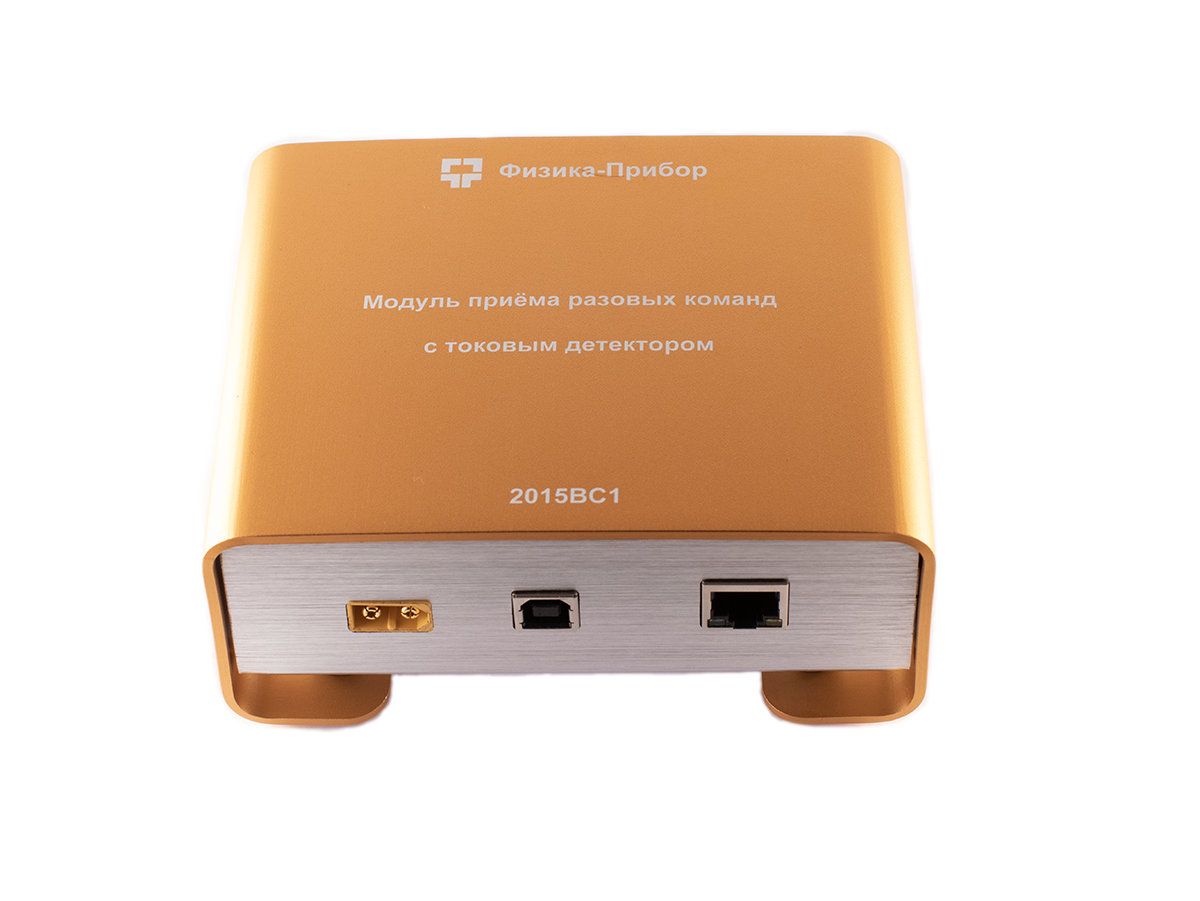

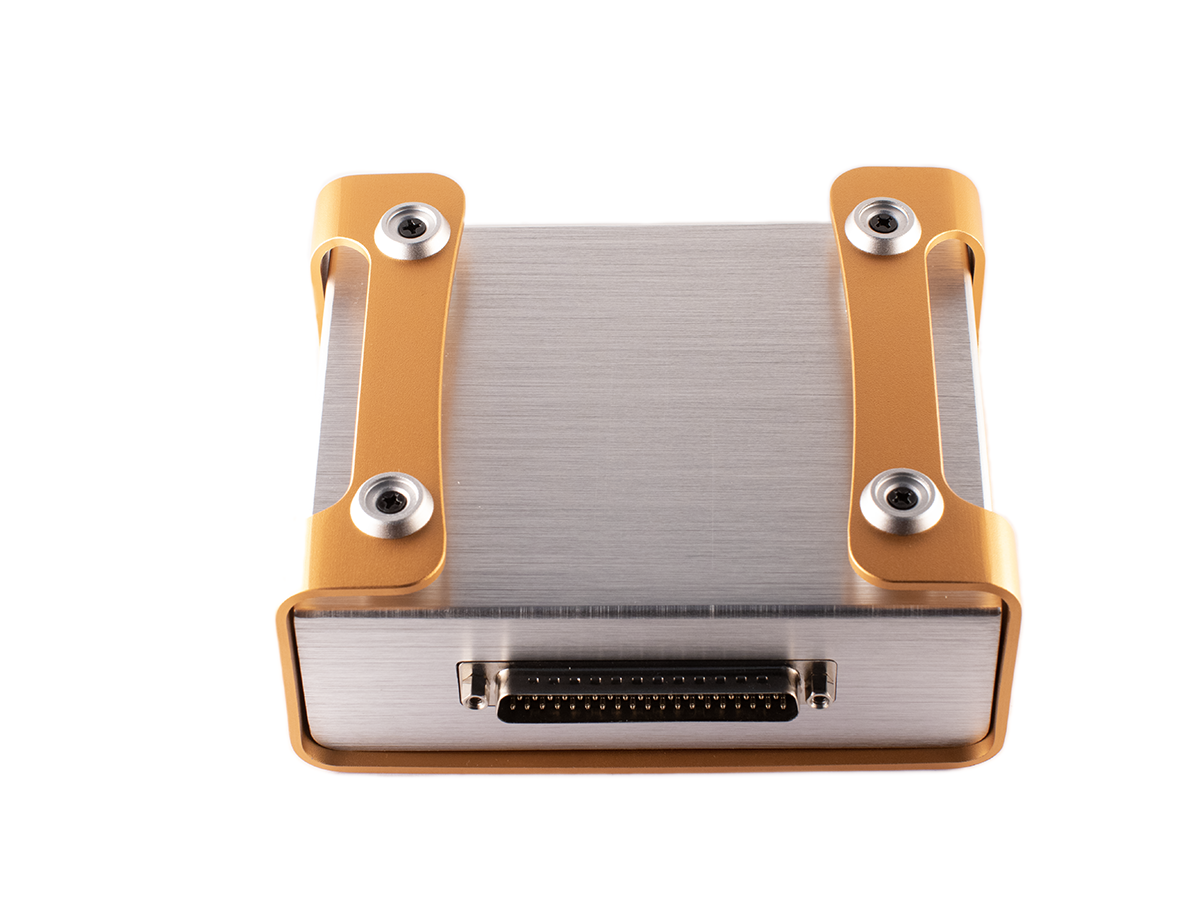

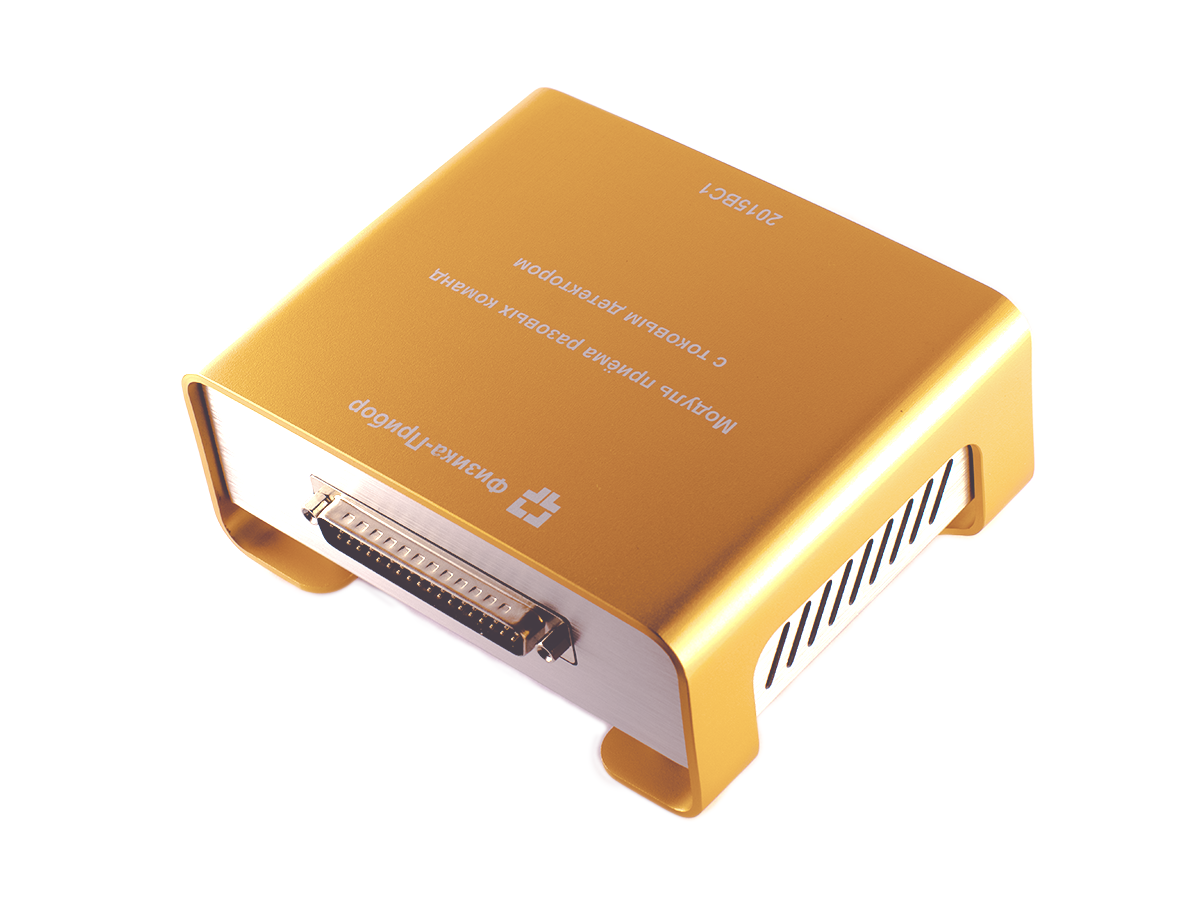

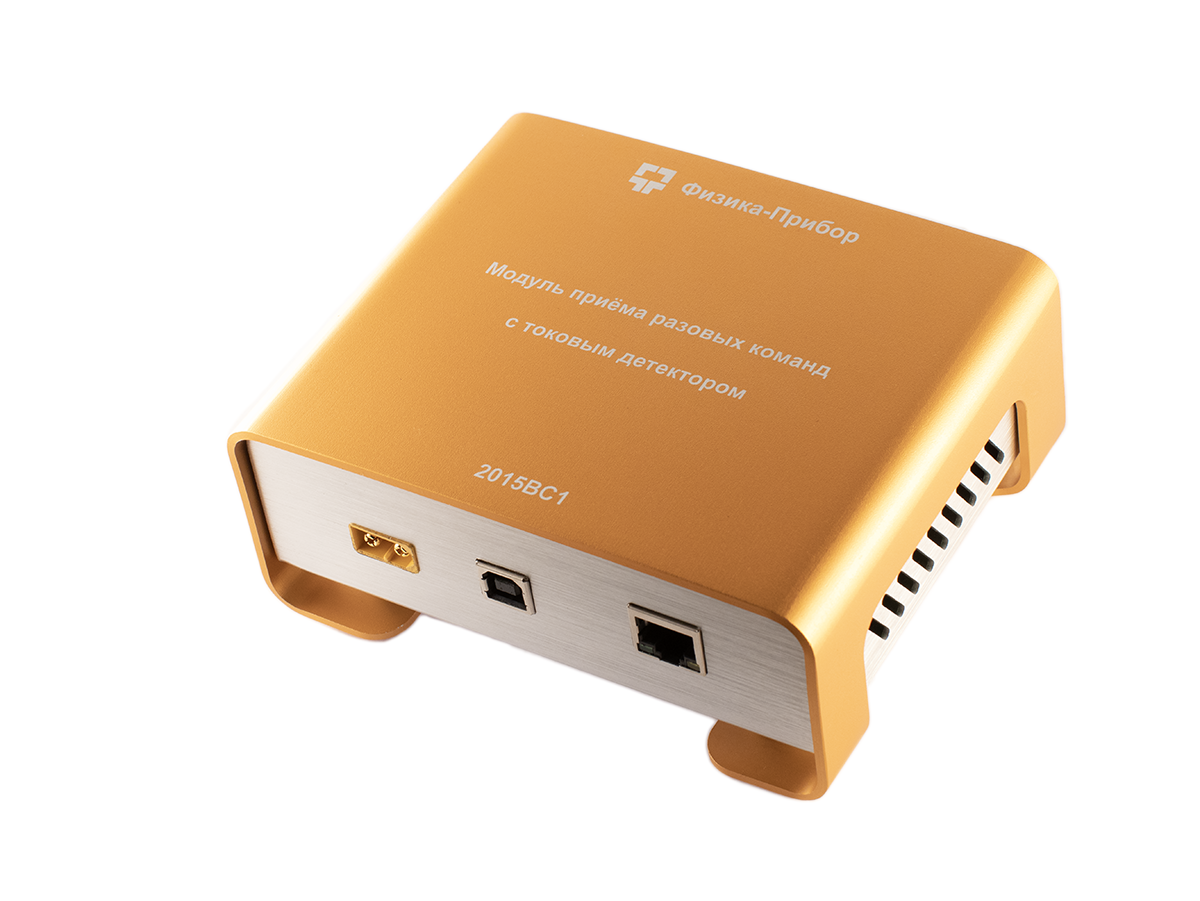

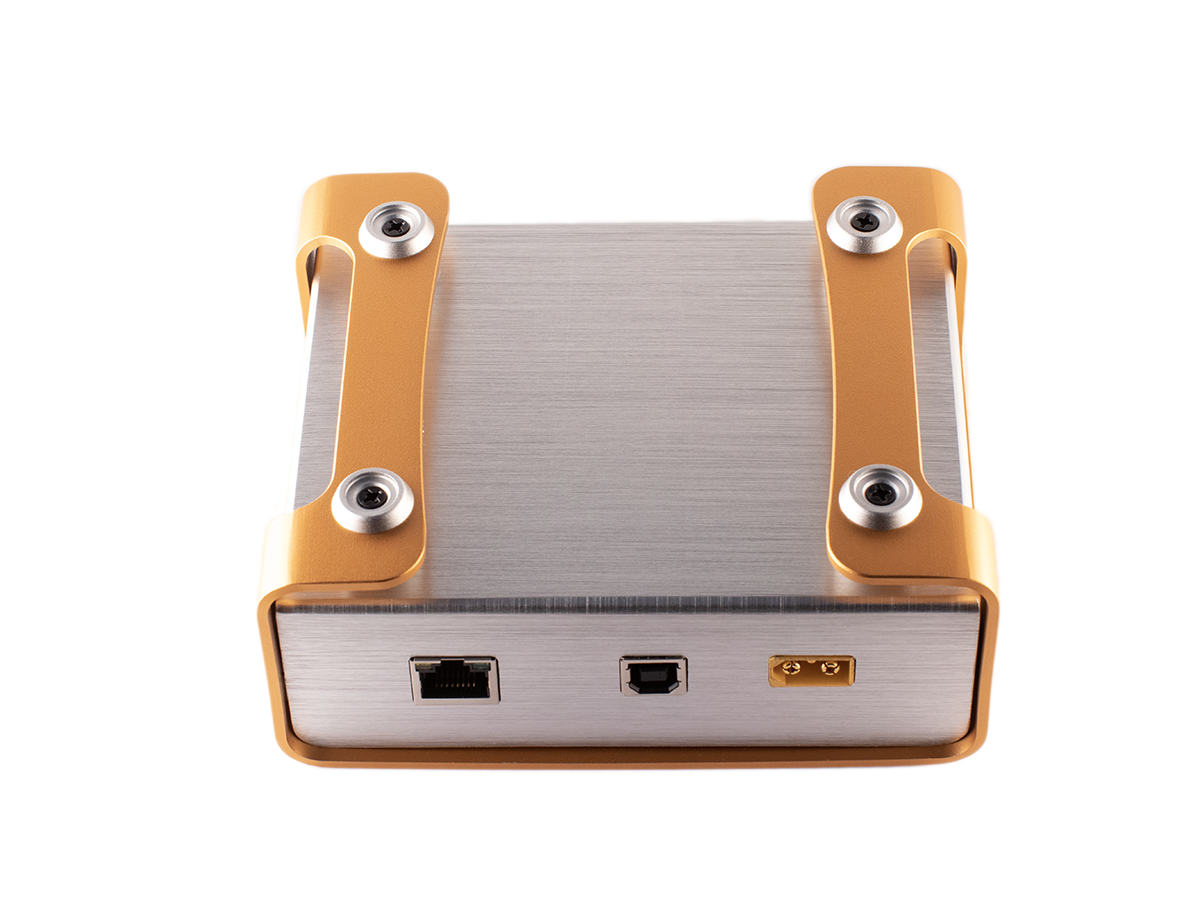

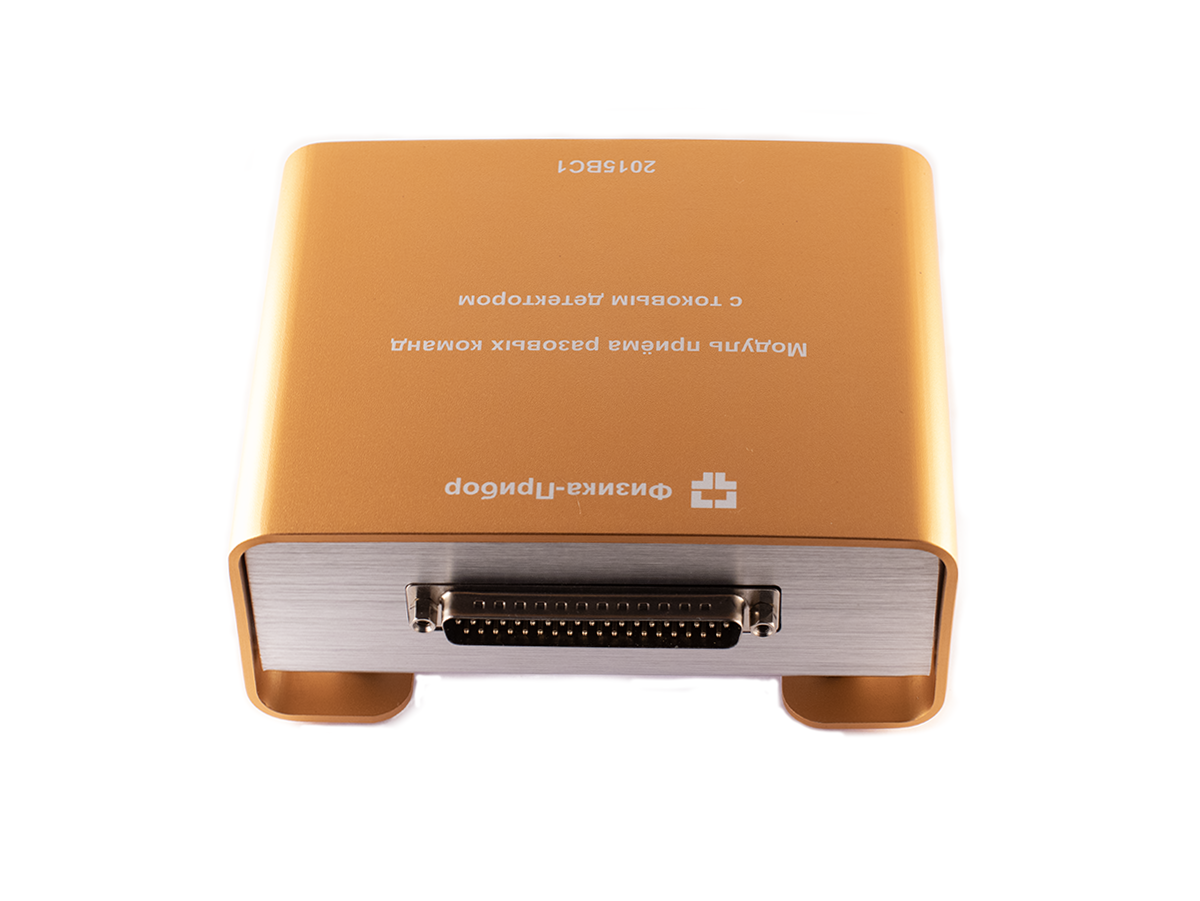

  • Конструкция: Модуль выполнен в прочном алюминиевом корпусе. Для подключения РК используется разъем DB-37, а для питания 27В — разъем Amass XT-60.

  • Комплект поставки: С Модулем поставляется плата имитатора разовых команд, облегчающая освоение устройства, а также ответные разъемы к Модулю.

Документация и программная поддержка:

Техническое описание Модуля приема разовых команд 2015ВС1

Видео про Модуль приема РК

Инсталятор программы Terminal RK, драйвера и исходники проекта для LabView (347 МБ).

Конфигуратор IP адреса устройства

По состоянию на 14.07.2025 в наличии 1 шт.
