Общие сведения

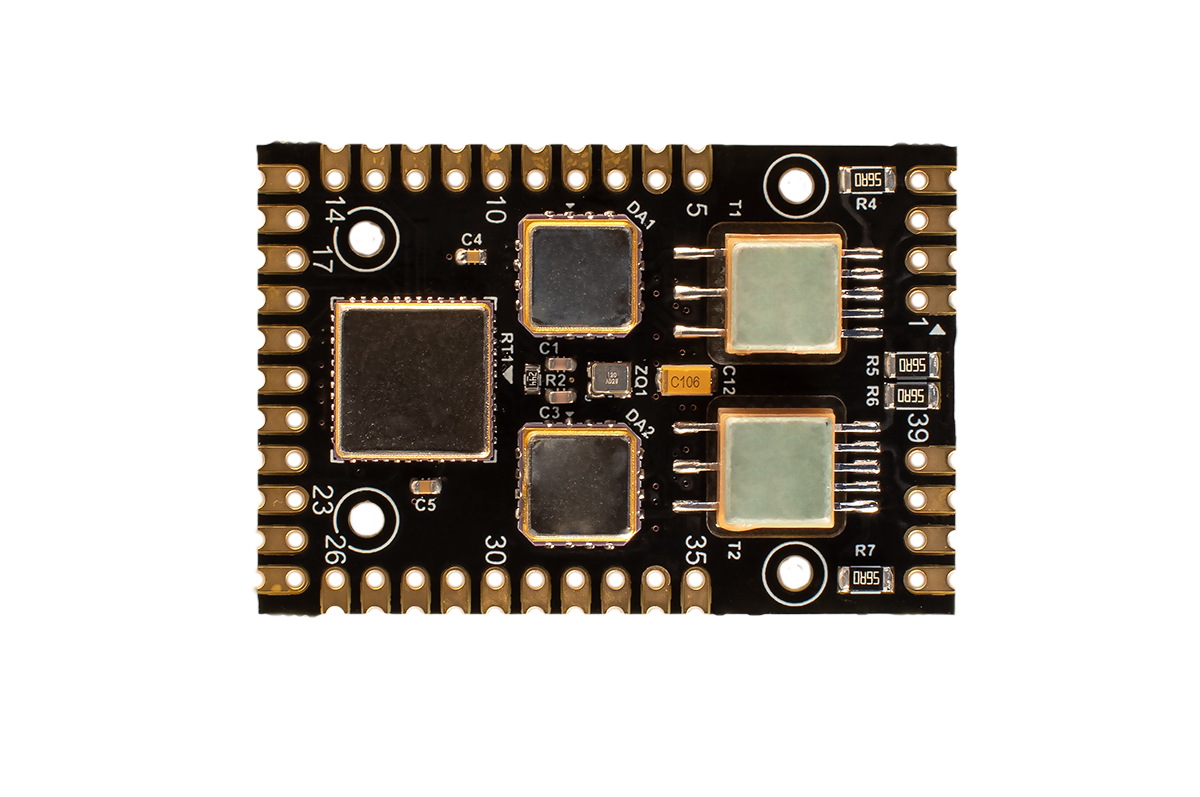

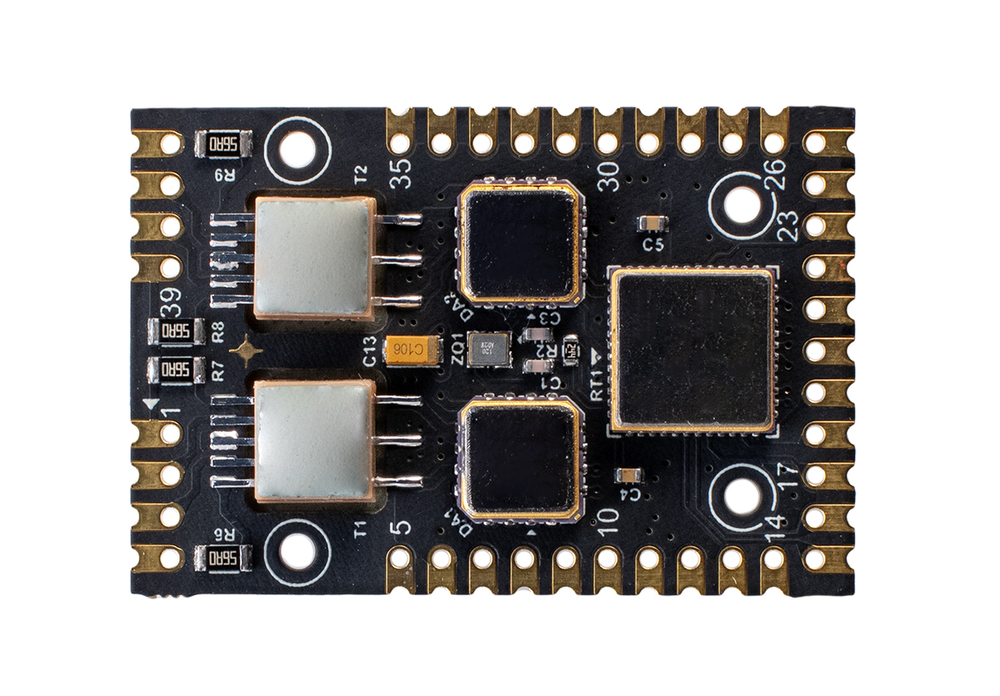

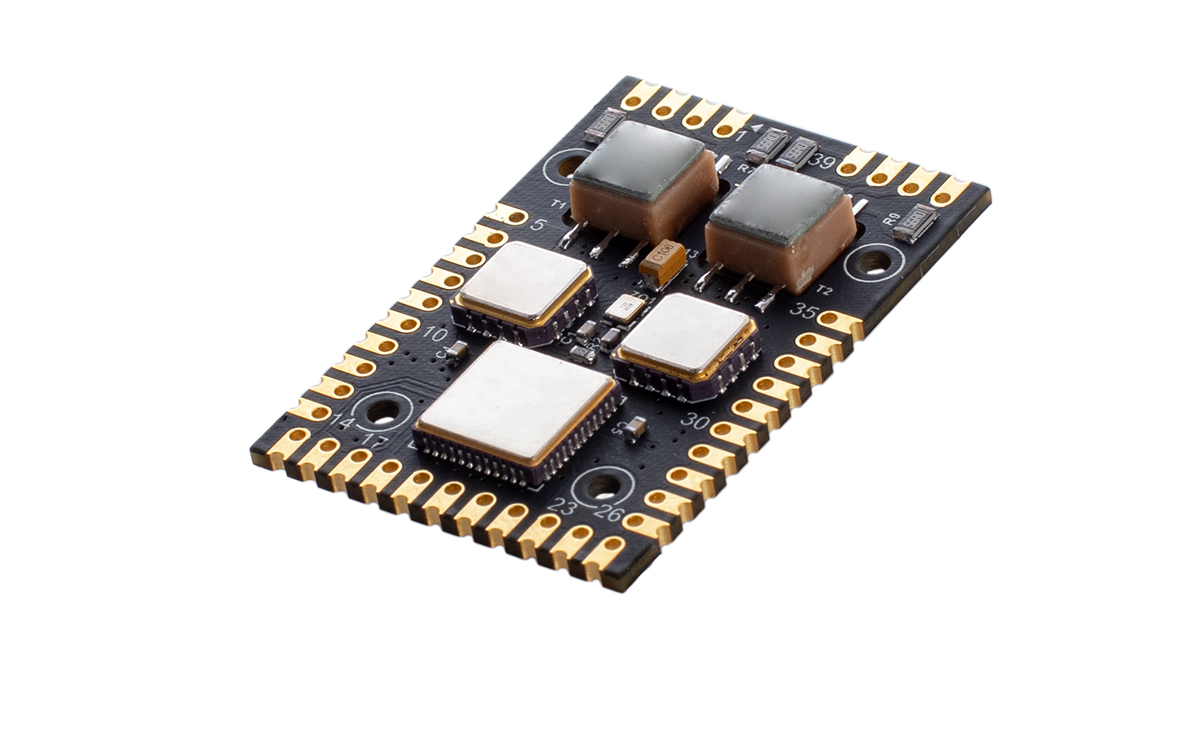

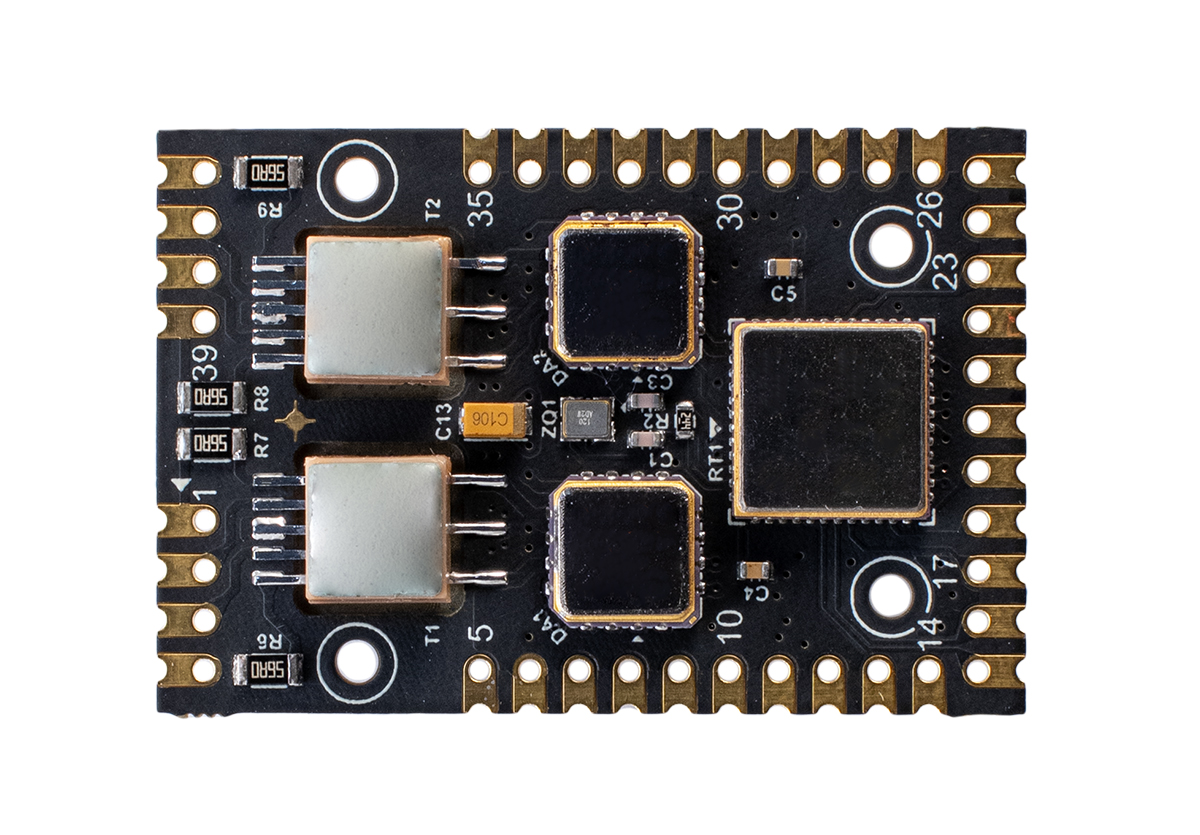

Модуль МКИ-2 представляет собой встраиваемый модуль обмена МКИО в режиме оконечного устройства (MIL-STD-1553B / ГОСТ Р 52070) и последовательного интерфейса RS-485/RS-422 в режиме полного дуплекса. Модуль выполнен на стеклотекстолитовой печатной плате с двухсторонним монтажом, переходными металлизированными полуотверстиями по периметру и четырьмя крепежными отверстиями М2.
Модуль предназначен для внутриблочного применения в составе аппаратуры заказчика и обеспечивает обмен данными между оконечным устройством МКИО и внешним устройством, использующим интерфейс RS-485/RS-422. Протокол обмена разработан нашим предприятием и предоставляется пользователю. Задача работы с таймингами МКИО или с таймингами микросхемы контроллера протокола МКИО с пользователя полностью снимается.

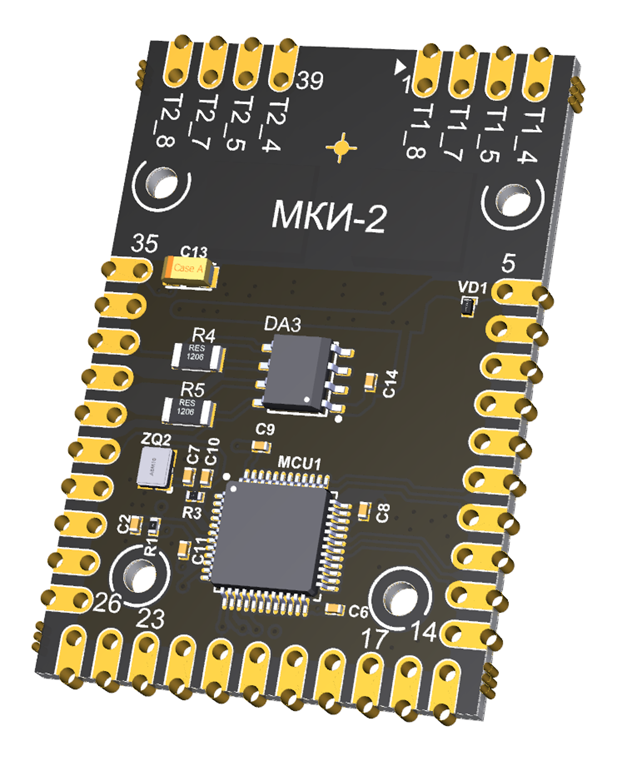

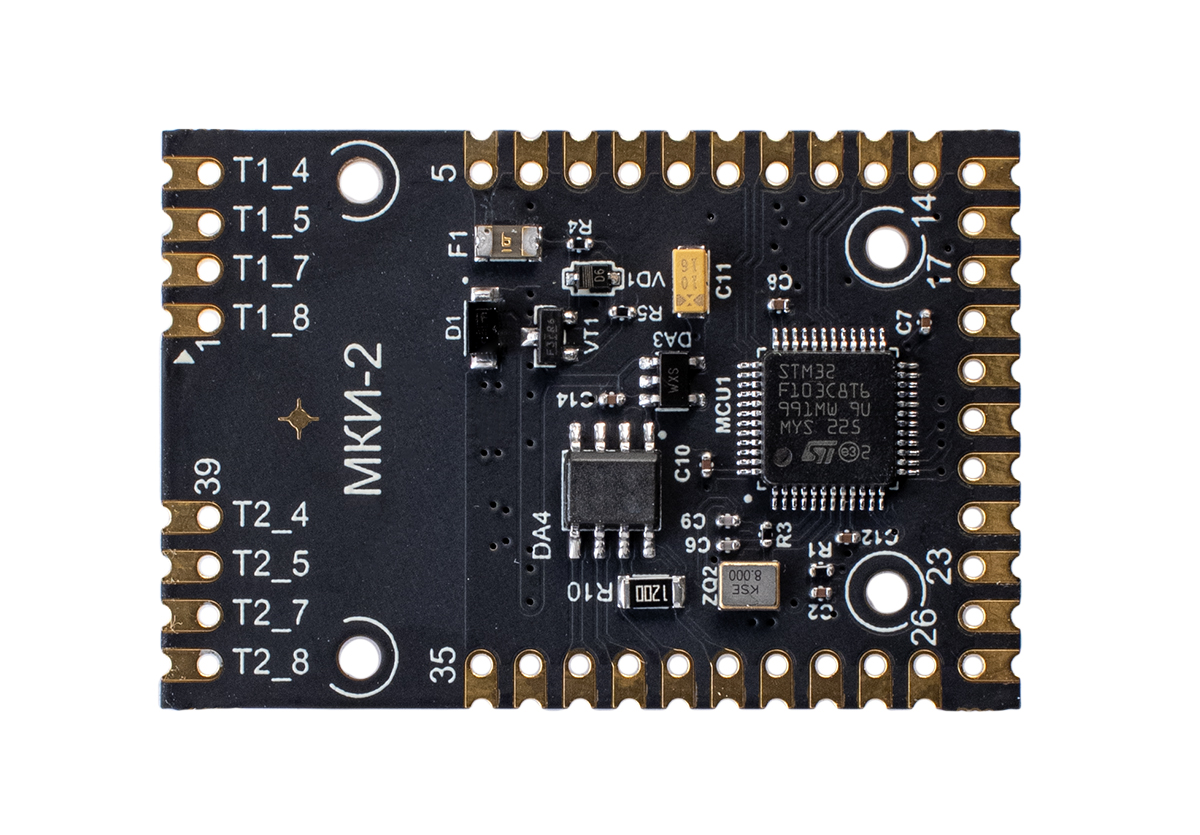

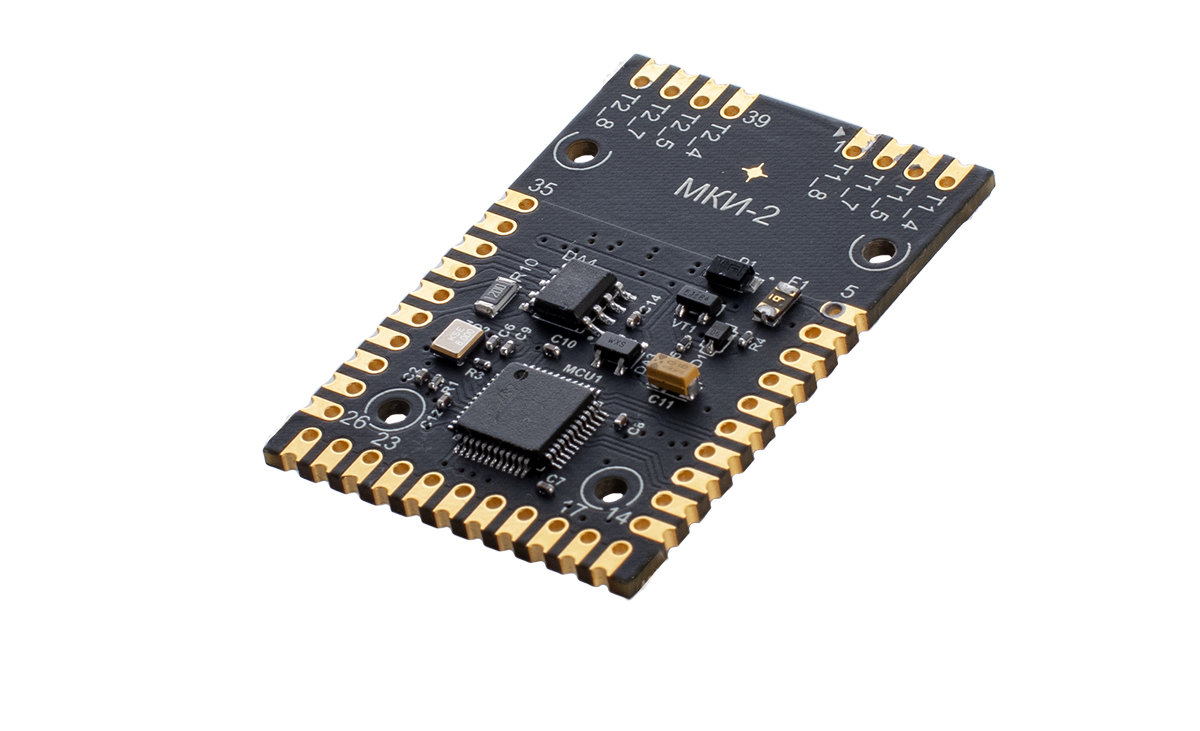

Конструктивно модуль выполнен в виде компактной четырехслойной печатной платы с выводами под пайку в изделие заказчика.
Основные особенности
- интерфейс МКИО реализован на базе контроллера протокола оконечного устройства, приемопередатчиков и трансформаторов, являющихся де-факто стандартом в отрасли;
- интерфейс RS-485/RS-422 в режиме полного дуплекса;
- защита входного питания от переполюсовки;
- защита питания от кратковременных импульсных перенапряжений;
- компактное исполнение для встраиваемого применения, габаритный размер 30,0 х 44,5 мм;
- модуль питается от единственного внешнего источника постоянного напряжения +5 В (±10%).
- встроенное формирование напряжения +3.3 В для цифровой логики;
Интерфейс RS-485/RS-422
Интерфейс RS-485/RS-422 реализован на базе трансивера с повышенной устойчивостью к помехам и ошибкам подключения линии.
Трансивер обеспечивает:
- полно-дуплексный обмен;
- скорость передачи данных 921,6 кбит/с;
- встроенную защиту интерфейсных линий;
- устойчивость к электростатическим разрядам;
- повышенную устойчивость к аварийным режимам линии.
Модуль предназначен для использования преимущественно во внутриблочных соединениях точка с точкой.
Терминирование линии
На модуле установлен терминатор линии приемного канала RS-485/RS-422 сопротивлением 120 Ом.
Терминирование передающего канала на модуле не устанавливается, поскольку терминатор должен располагаться на удаленном конце соответствующей линии передачи.
