Модуль мультиплексного канала — 6 — А

(0)
Контроллер шины на интерфейс SPI
Описание
Отзывы
Описание

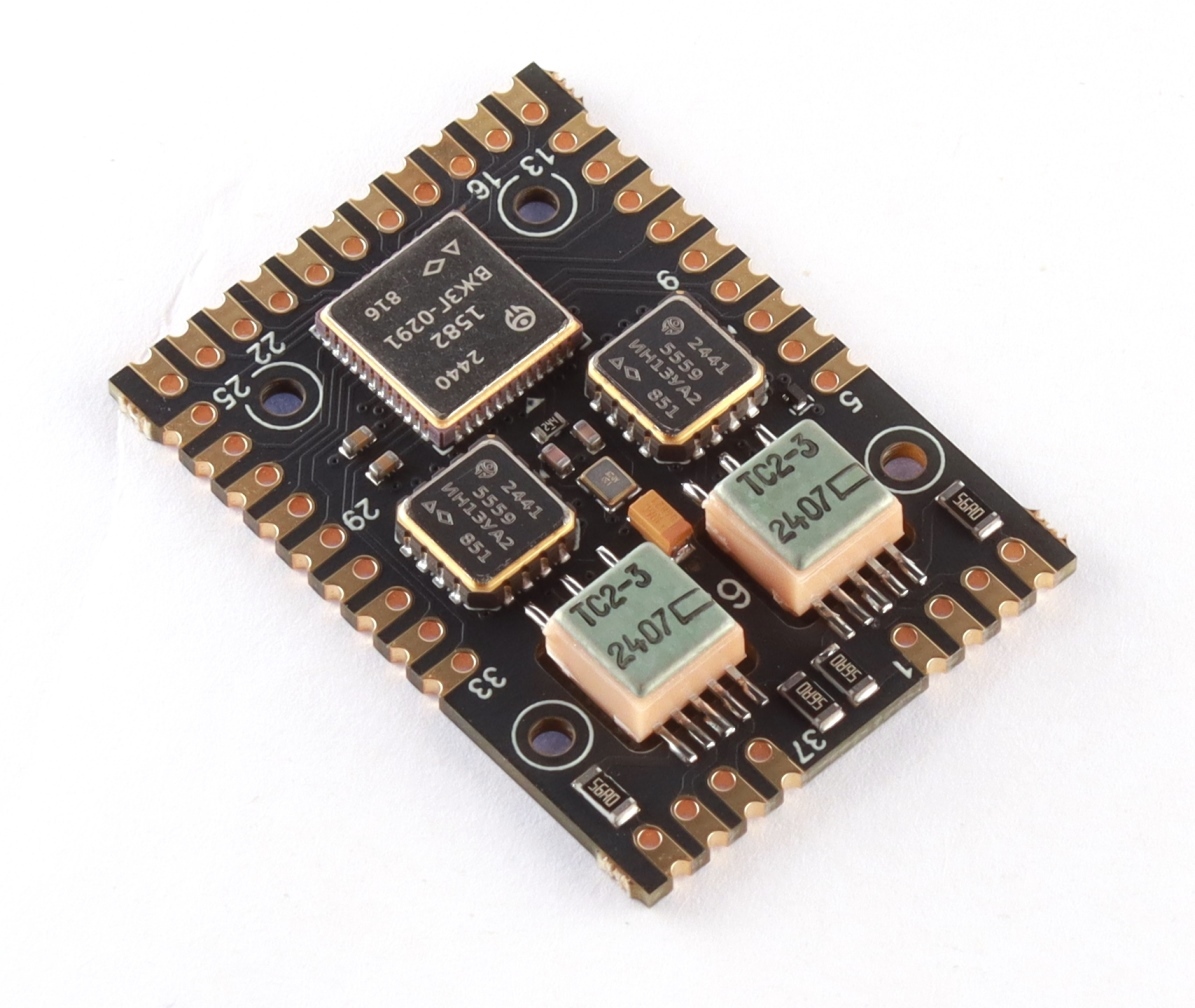

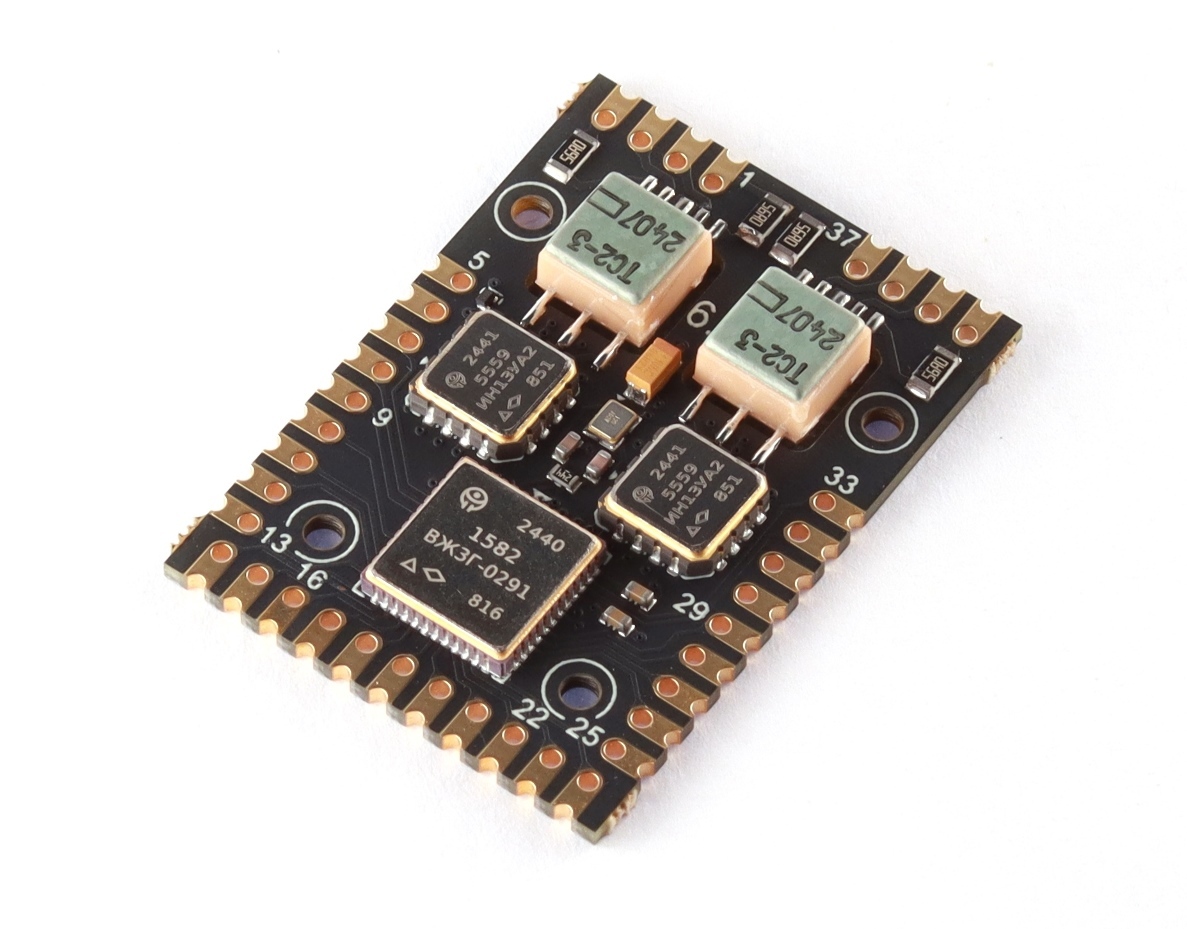

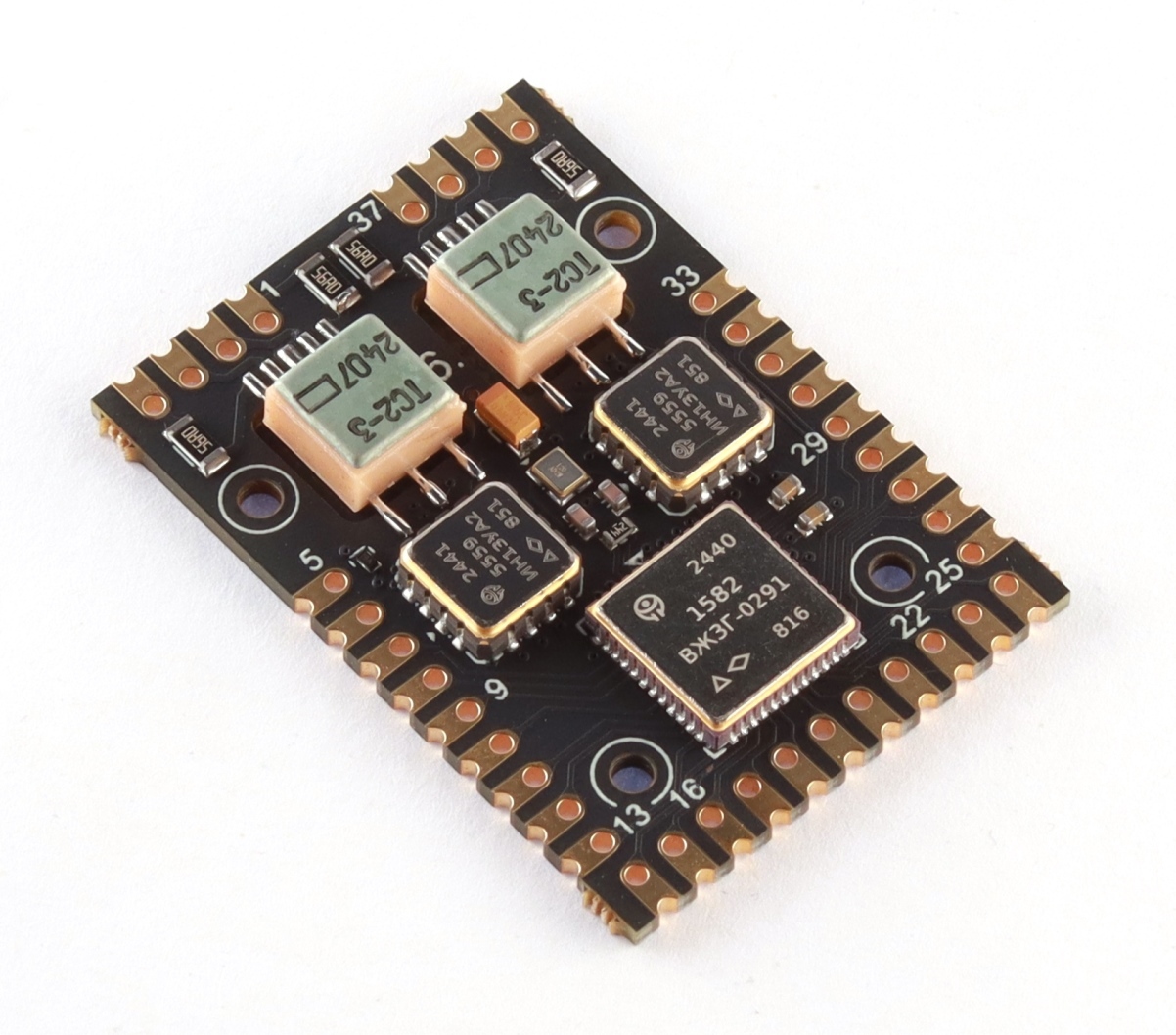

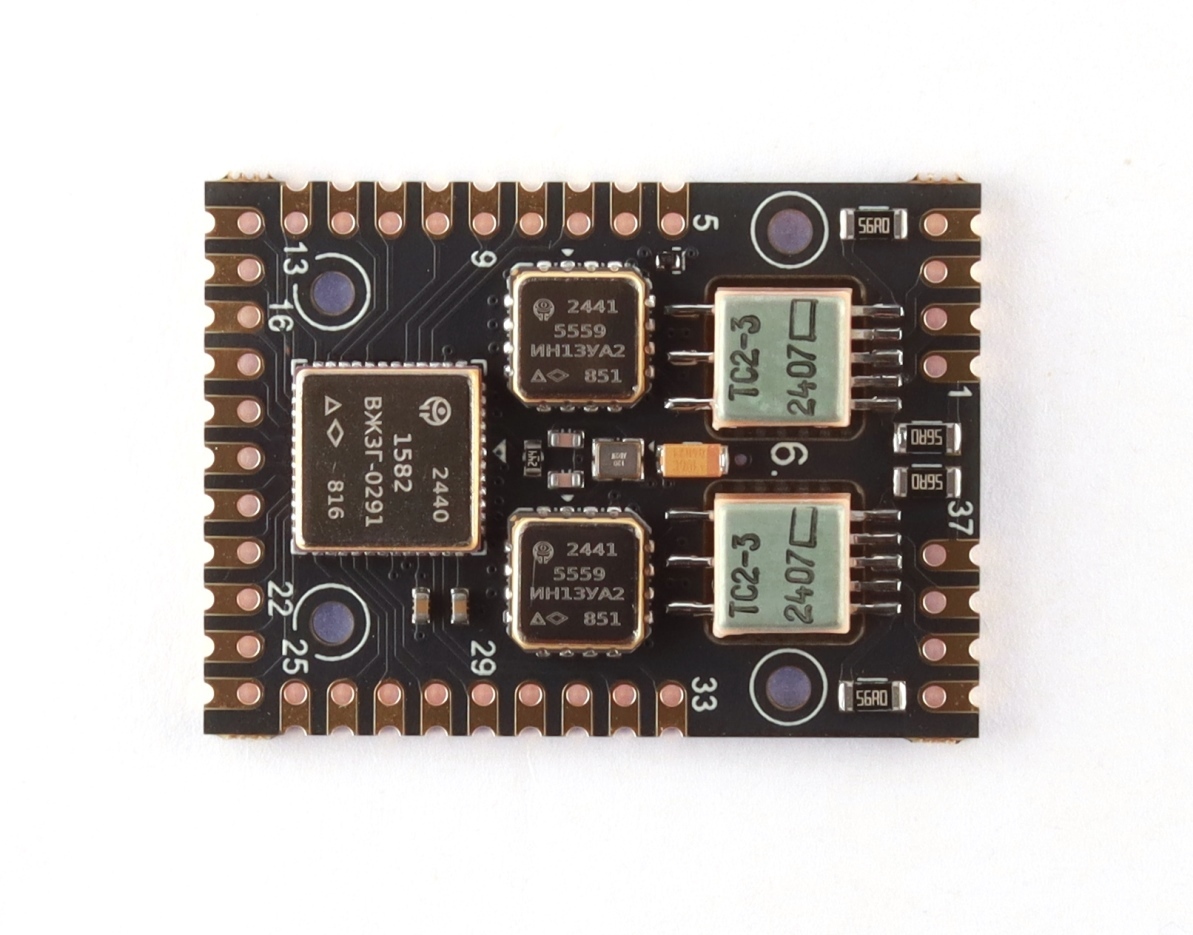

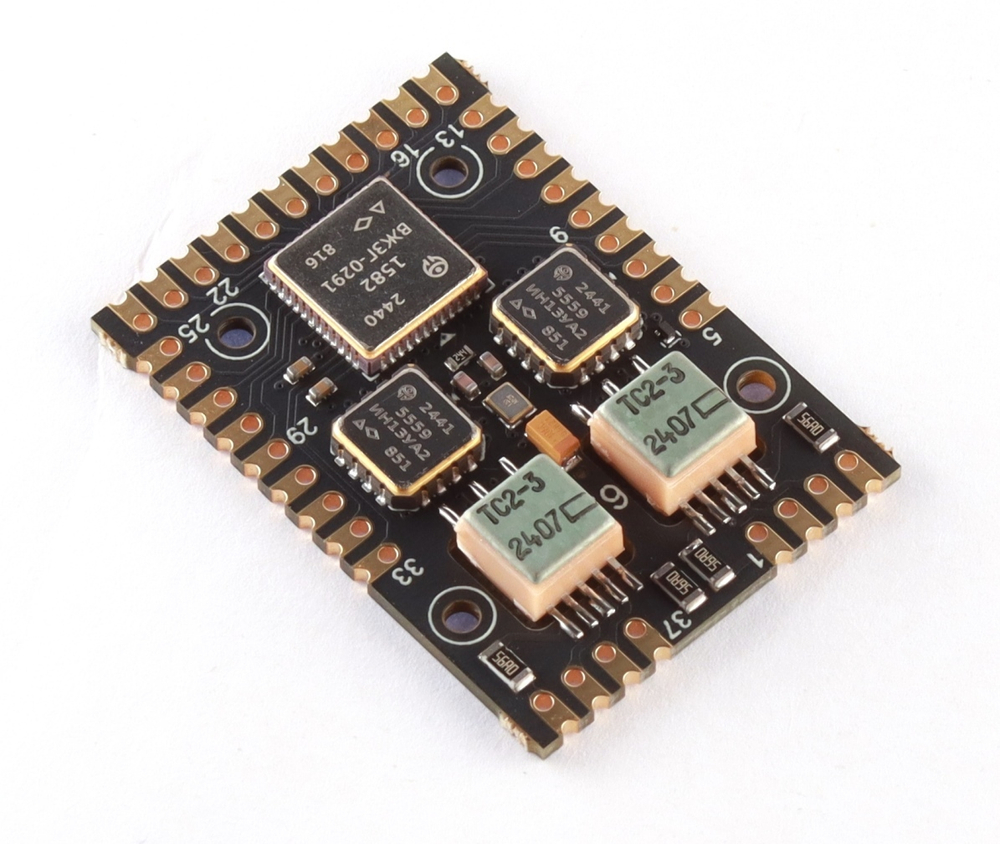

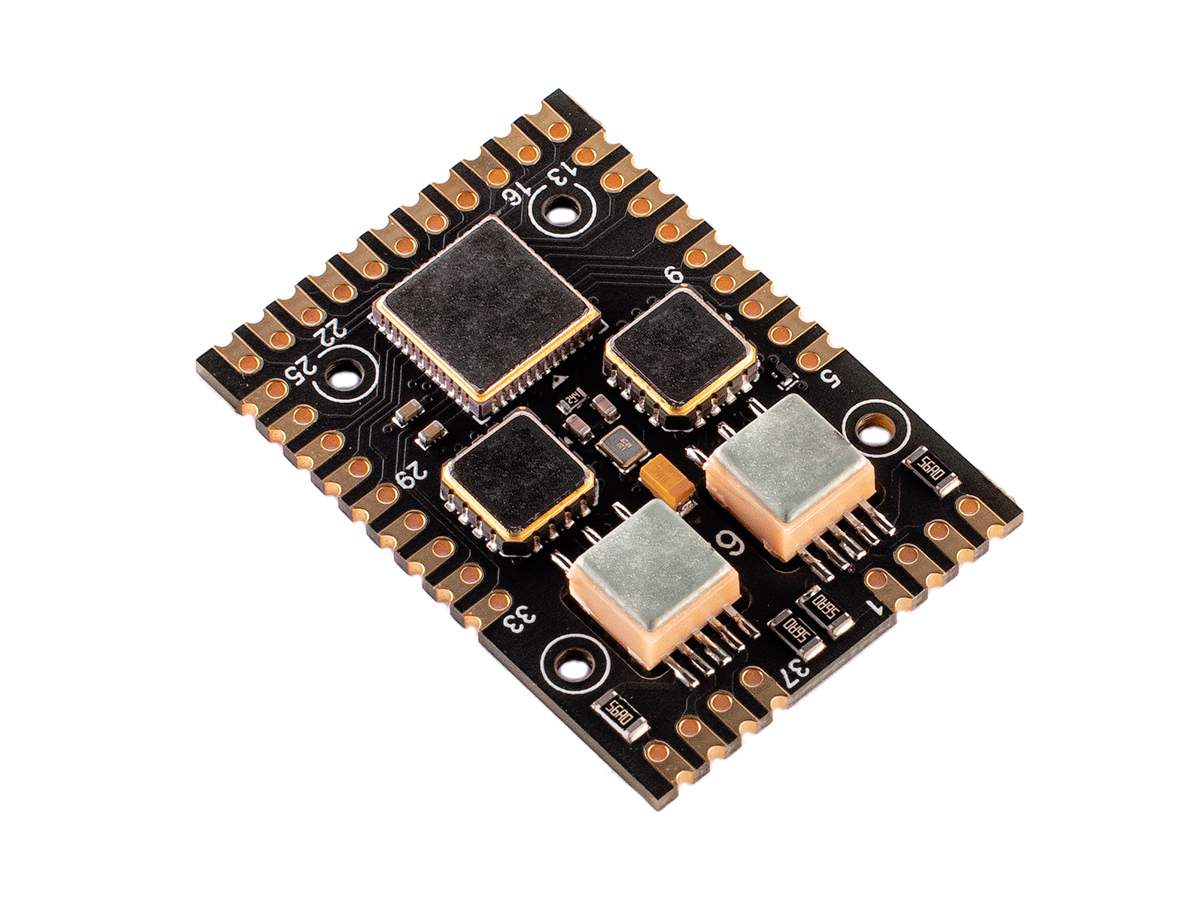

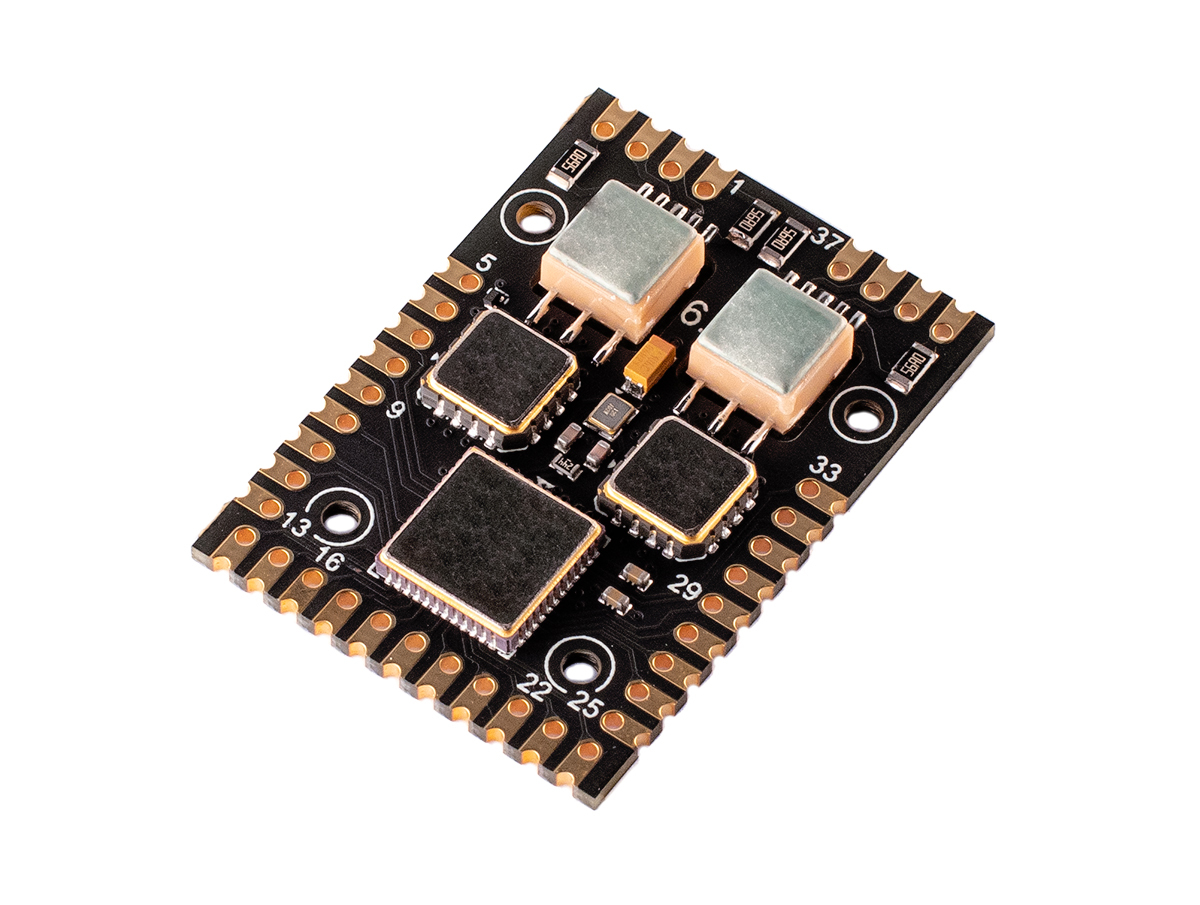

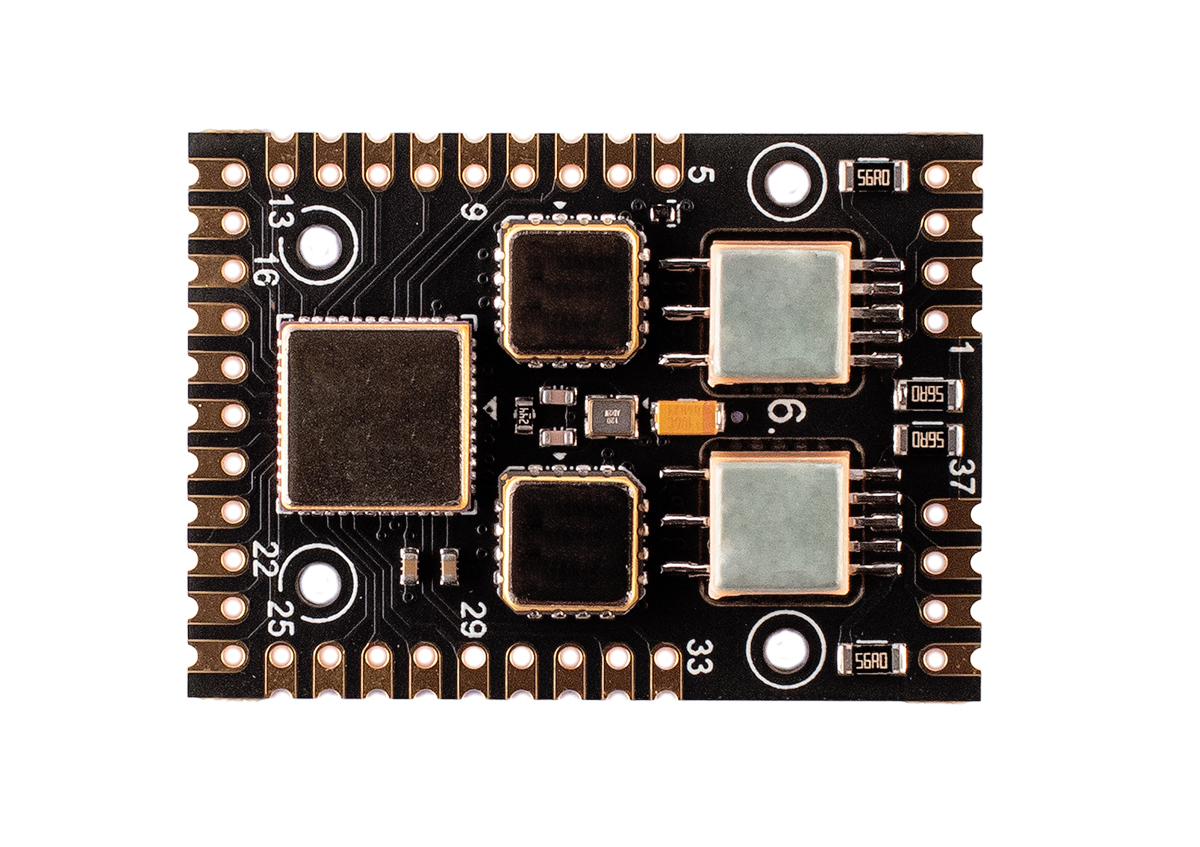

Предприятием выпускается модуль мультиплексного канала — 6 на базе микросхемы контроллера мультиплексного канала по ГОСТ Р 52070 с последовательным интерфейсом SPI 1582ВЖ3Г-0291, приемопередатчиков 5559ИН13УА1, трансформаторов ТИС2-3.

Предлагается 2 варианта модуля: с трансформаторами ТИС2-3 (ММК-6-А) или PM-DB2725EX (ММК-6-ПМ). При использовании данного модуля пользователь избавляется от необходимости закупать компоненты, необходимые для подключения к МКИО, у различных поставщиков.

Данный модуль, подключенный к любому МК или ПЛИС, позволяет быстро освоить работу с МКИО, которая будет заключаться в работе с массивами данных, которые необходимо отправить или принять по SPI, функции соблюдения протокола выполняет микросхема 1582ВЖ3Г-0291.

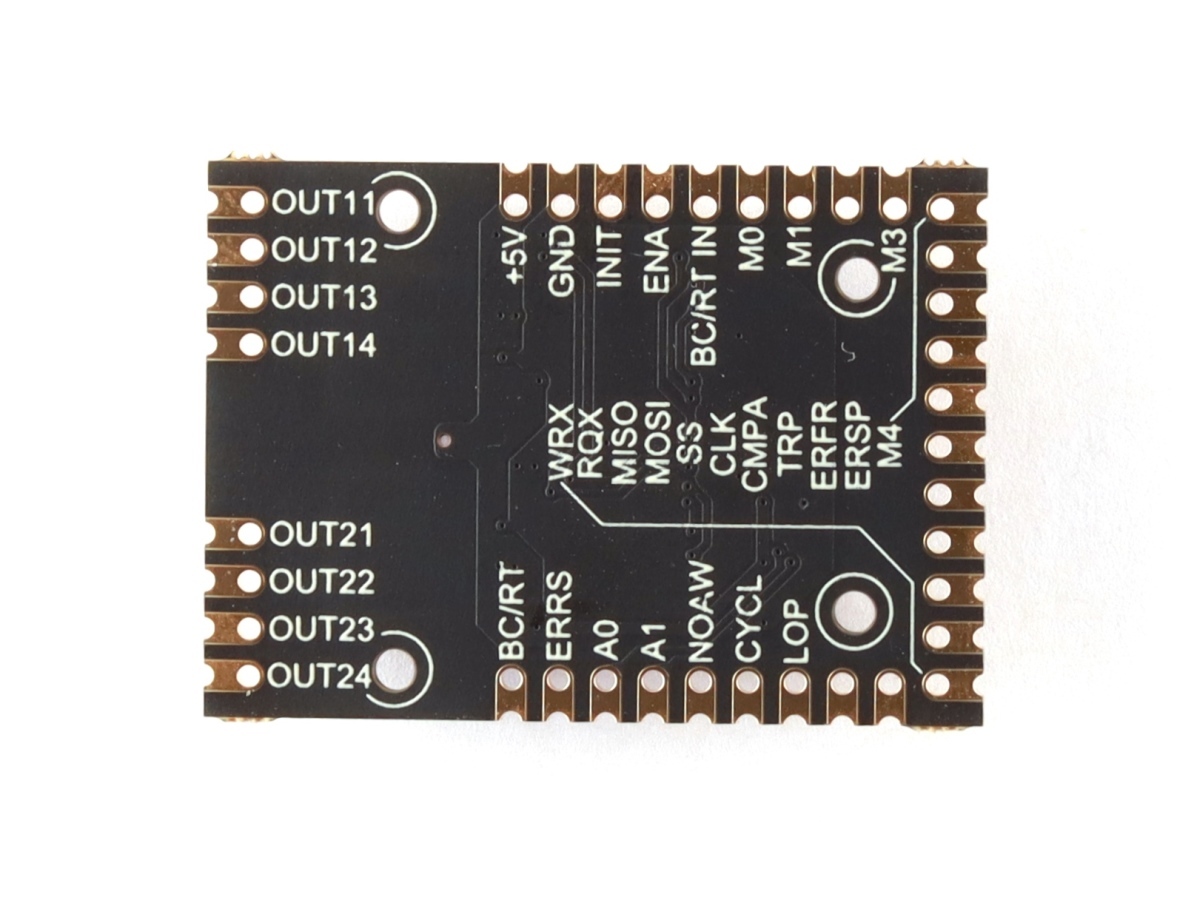

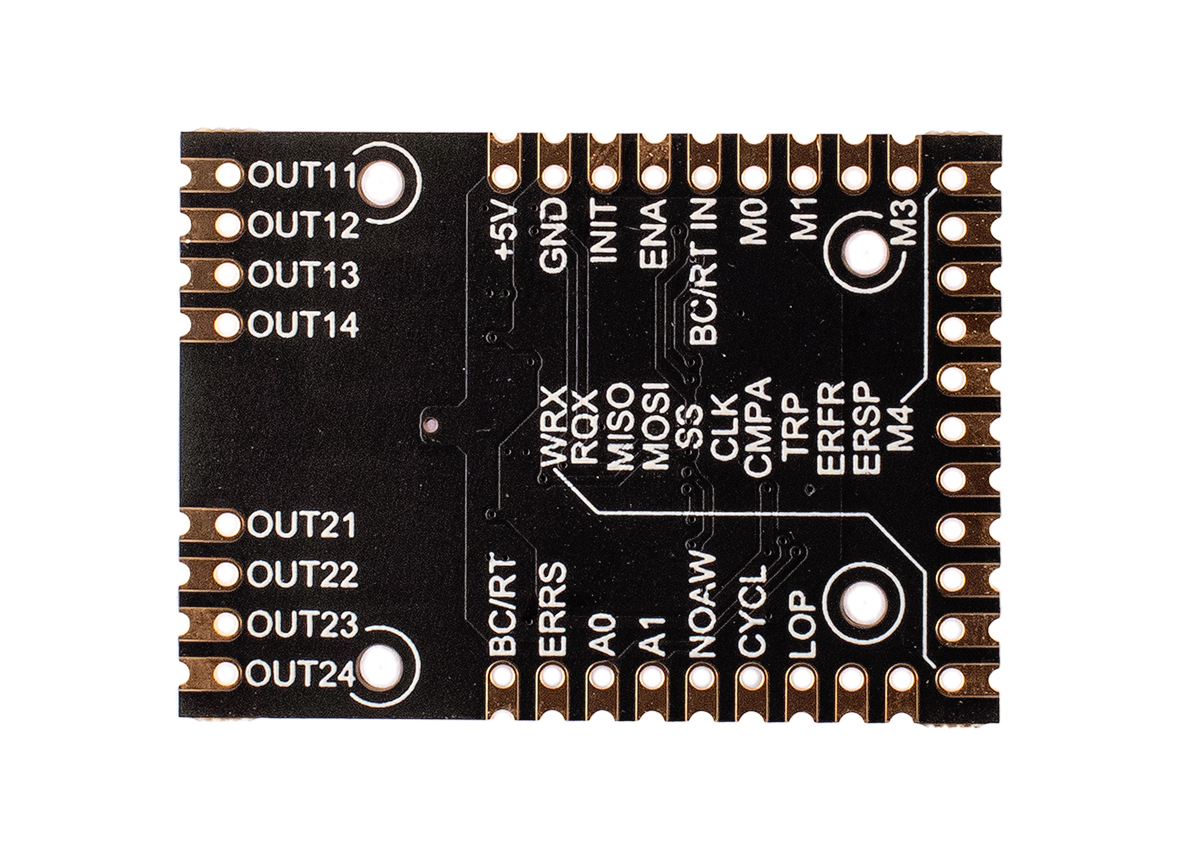

Все выводы модуля расположены на дюймовой сетке, что упрощает процесс подключения модуля к универсальным отладочным платам. Монтаж в аппаратуре может осуществляться следующими способами: пайкой проводами типа МГТФ, через PLS-разъемы или поверхностным монтажом (SMD), благодаря наличию металлизированных контактных площадок на плоскости основания модуля.

Паспорт модуля ММК-6.

Доступен для скачивания компонент ММК-6 для программы Altium Designer в формате интегрированной библиотеки. Файл содержит схемное изображение (УГО) и топологическое посадочное место с трехмерными моделями. Доступна также step-модель.

Примеры кода для работы с микросхемой контроллера канала 1582ВЖ3Г-0291 можно посмотреть в нашем проекте для arduino.
