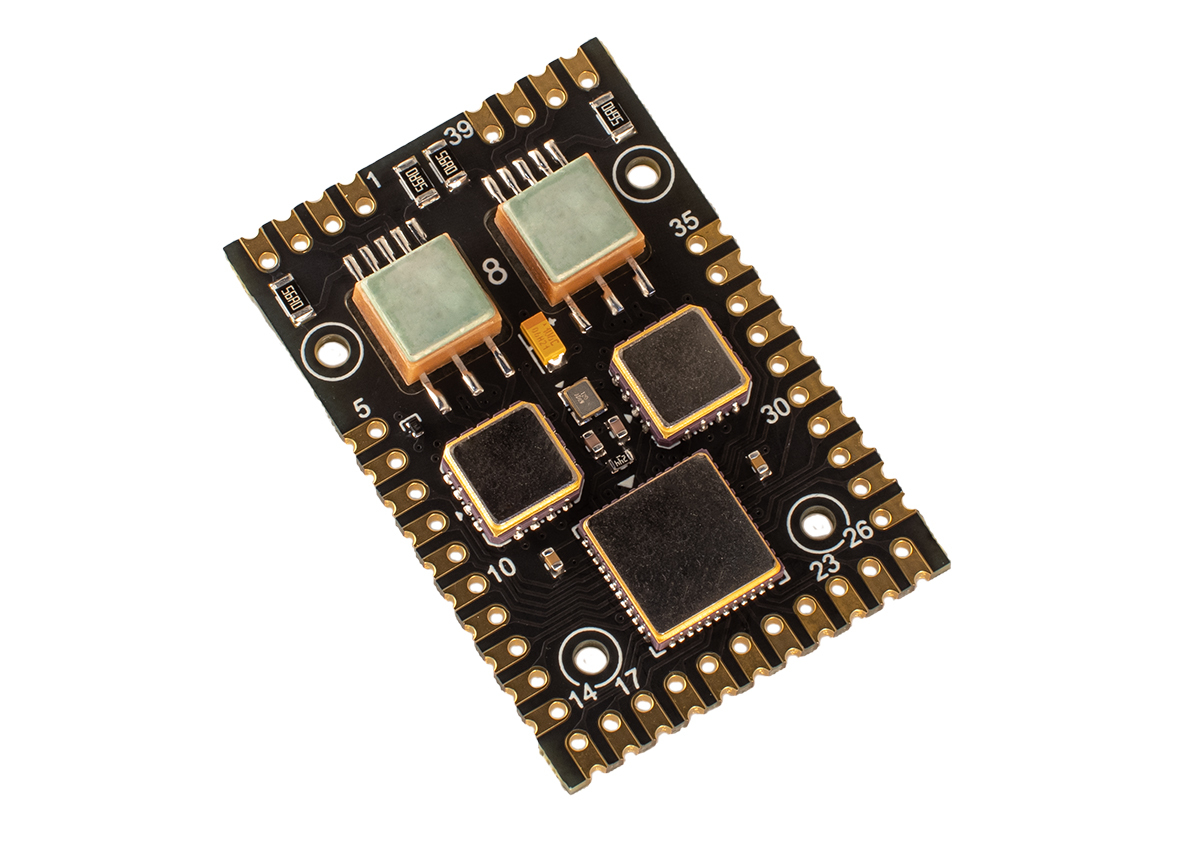

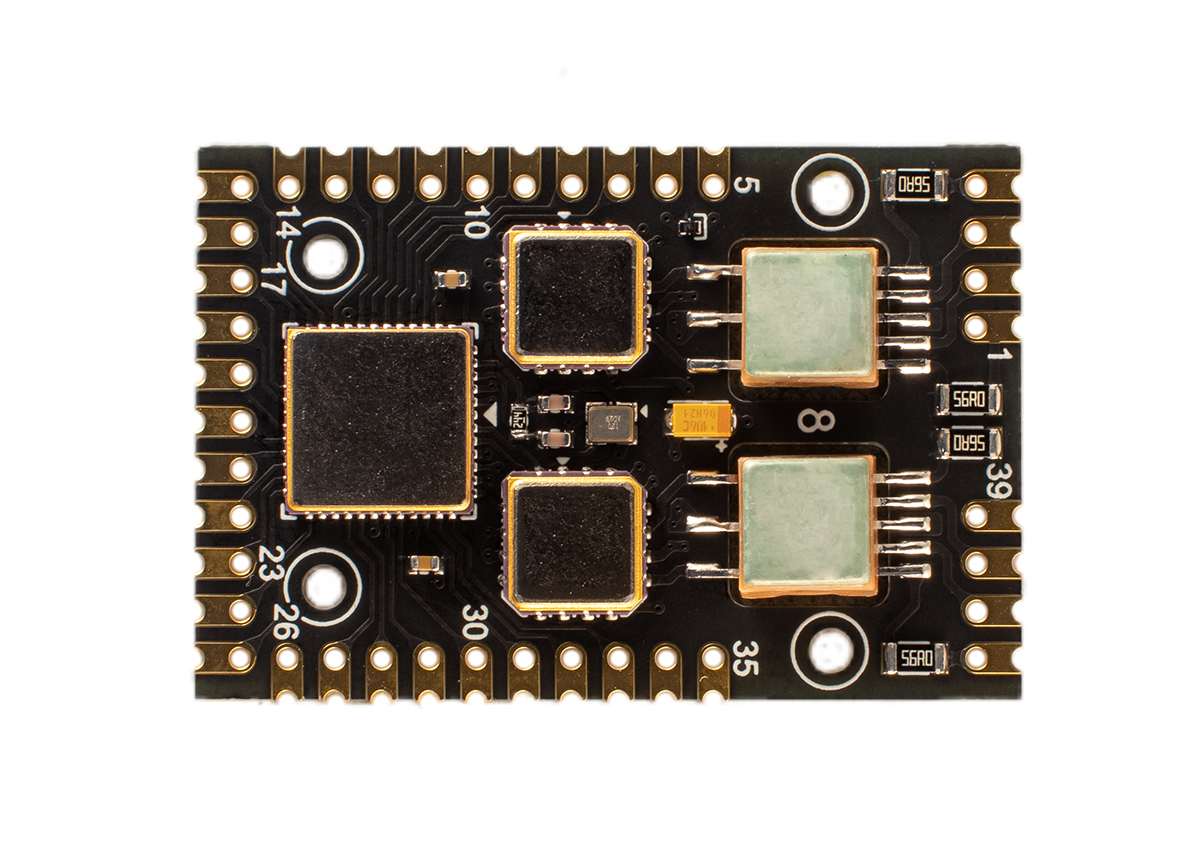

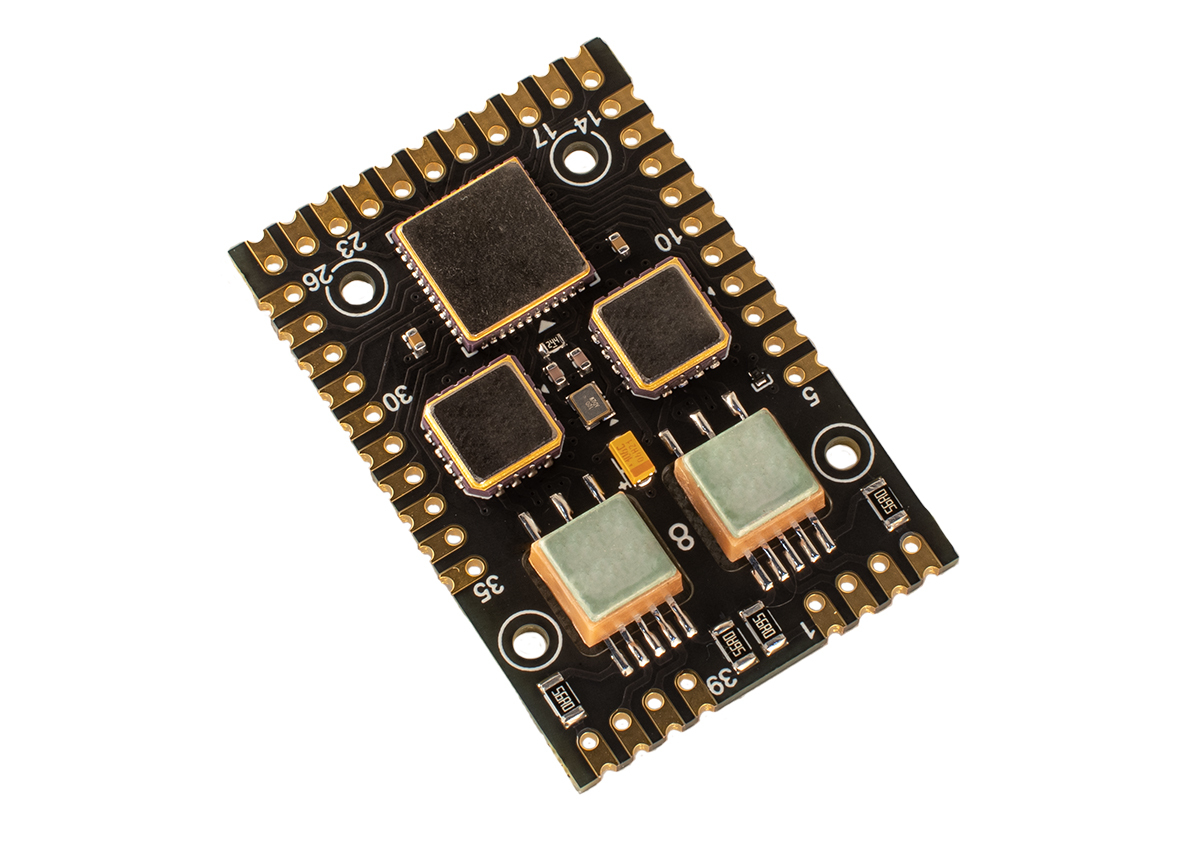

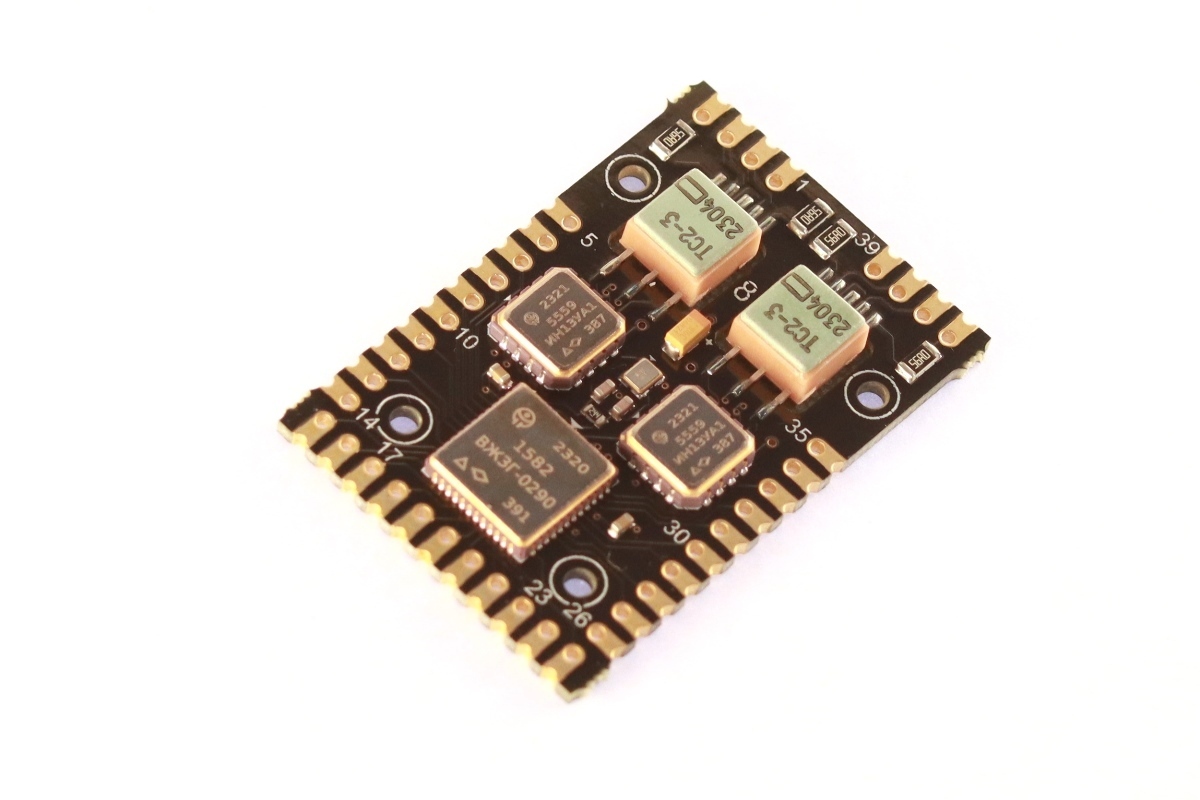

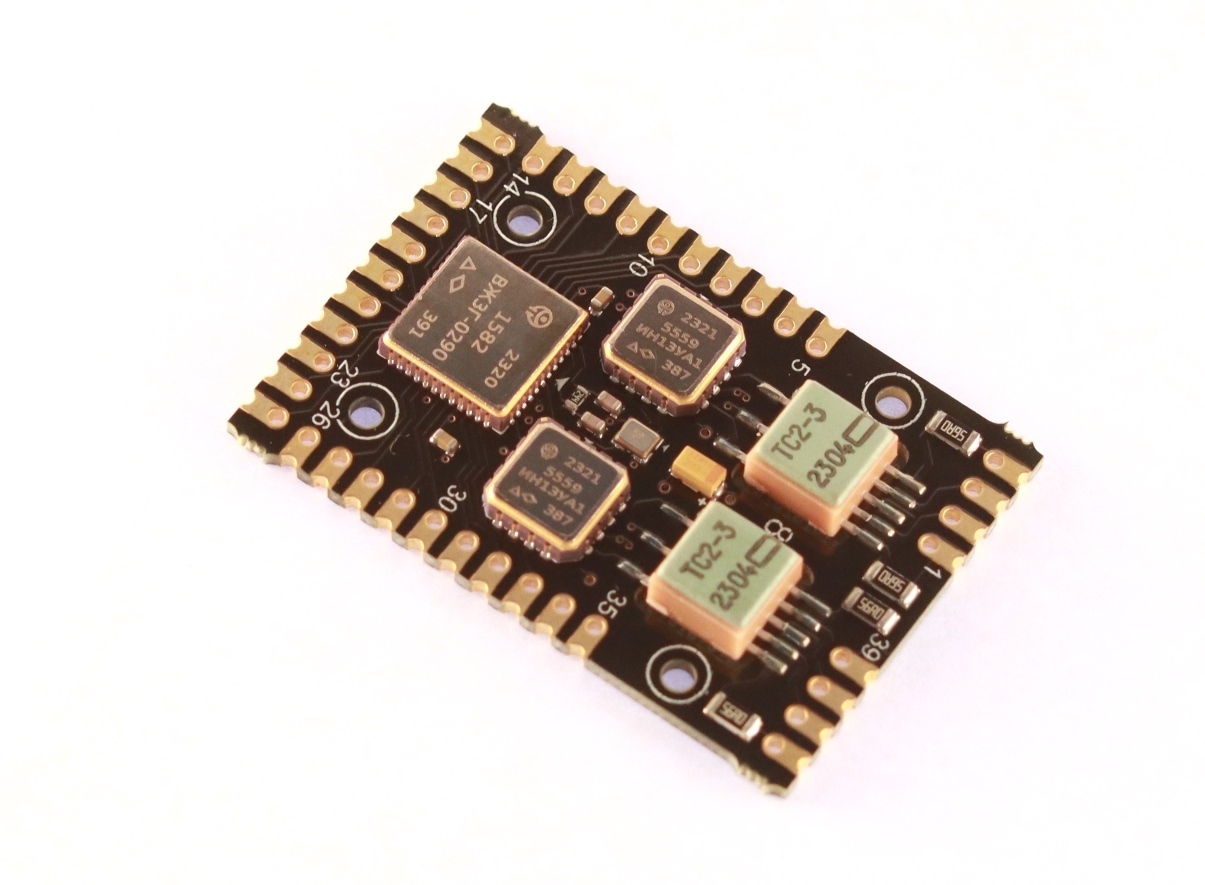

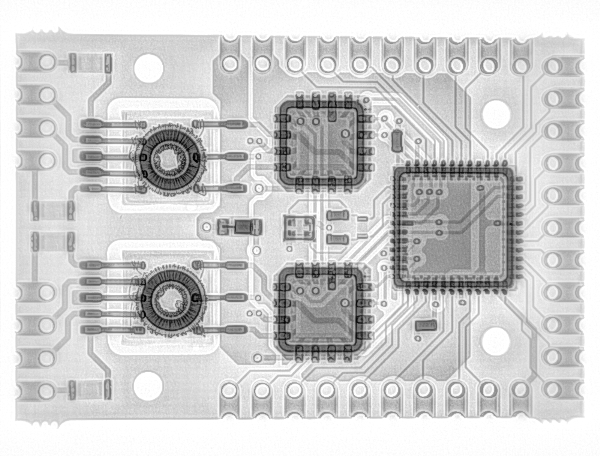

Предприятием выпускается модуль мультиплексного канала — 8 на базе микросхемы оконечного устройства МКИО по ГОСТ Р 52070 с последовательным интерфейсом SPI 1582ВЖ3Г-0290, приемопередатчиков 5559ИН13УА1, трансформаторов ТИС2-3.
При использовании данного модуля пользователь избавляется от необходимости закупать компоненты, необходимые для подключения к МКИО, у различных поставщиков.
Данный модуль, подключенный к любому МК или ПЛИС, позволяет быстро освоить работу с МКИО, которая будет заключаться в работе с массивами данных, которые необходимо отправить или принять по SPI, функции соблюдения протокола выполняет микросхема 1582ВЖ3Г-0290. Осциллограммы обмена между МК и модулями ММК-6-А, ММК-8-А.

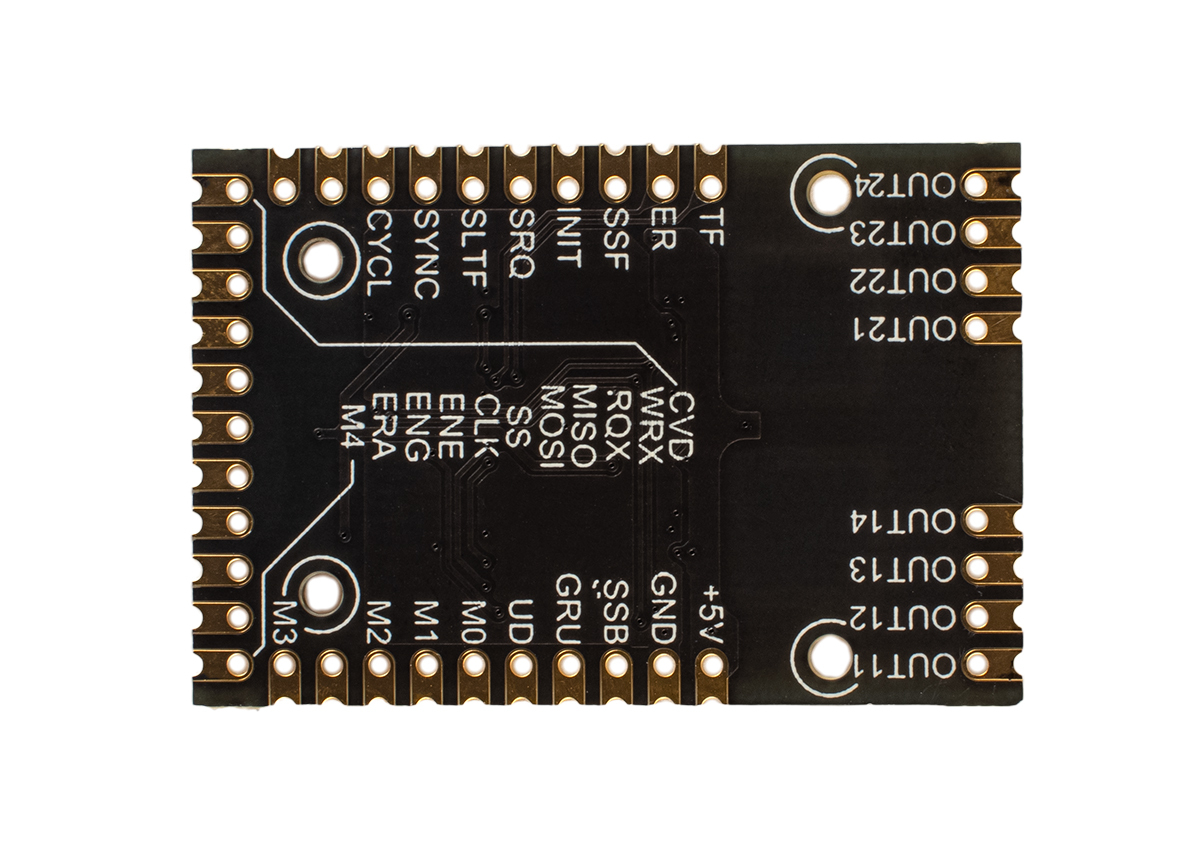

Все выводы модуля расположены на дюймовой сетке, что упрощает процесс подключения модуля к универсальным отладочным платам. Монтаж в аппаратуре может осуществляться следующими способами:
1. Установкой на латунные или виниловые стойки через 4 отверстия на модуле с пайкой выводов проводами типа МГТФ.
2. Пайкой через PLS-разъемы.

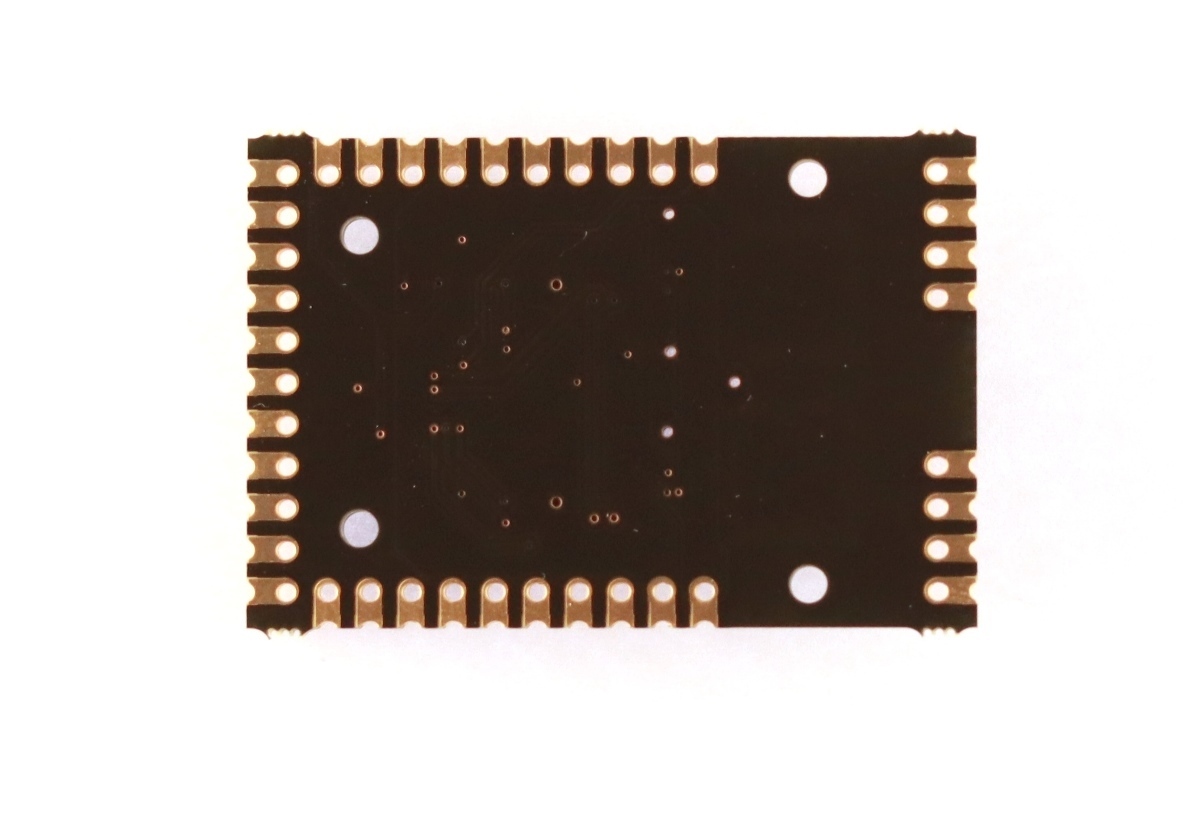

3. Поверхностным монтажом (SMD), благодаря наличию металлизированных контактных площадок на плоскости основания модуля.
Рекомендации по применению ММК-8.

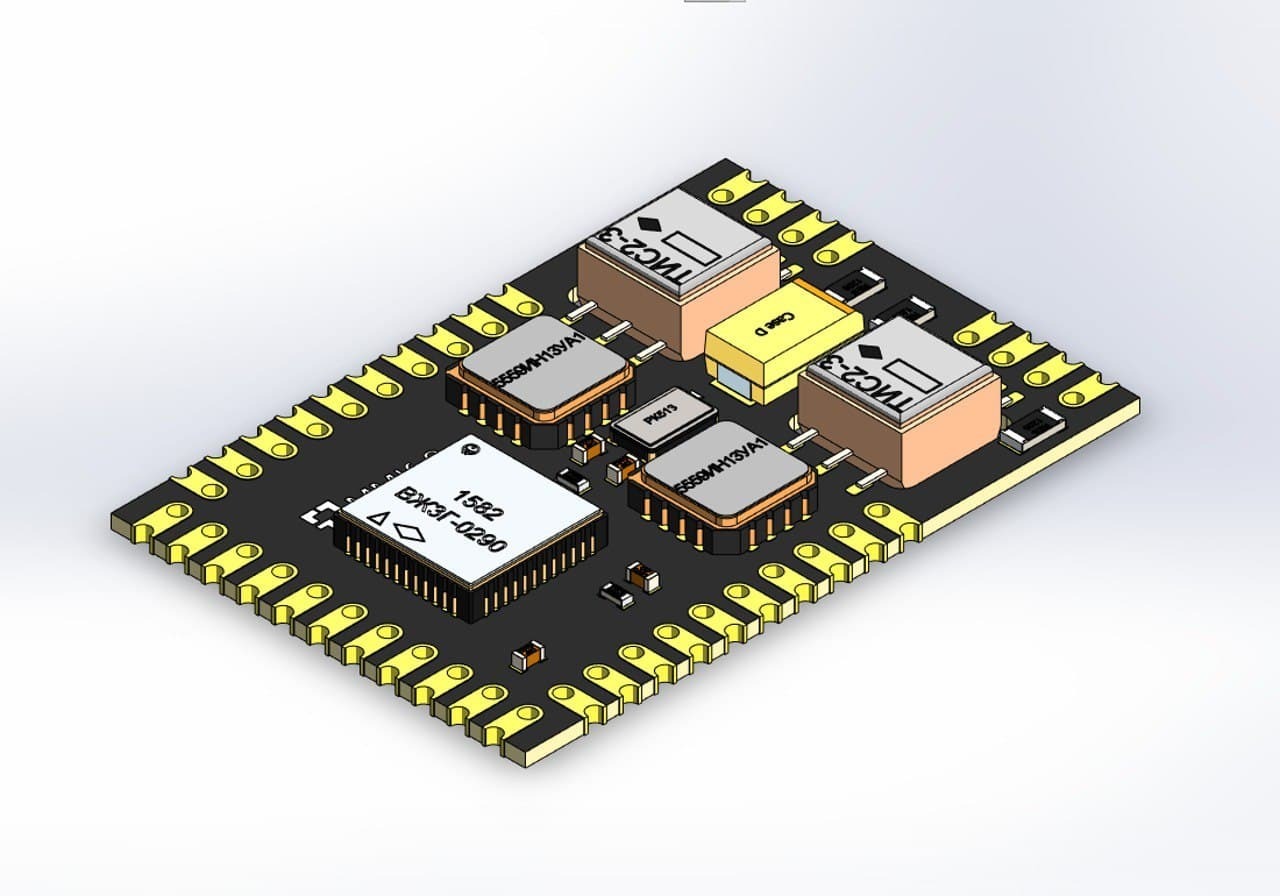

Доступен для скачивания компонент ММК-8 для программы Altium Designer в формате интегрированной библиотеки. Файл содержит схемное изображение (УГО) и топологическое посадочное место с трехмерными моделями. Доступна также step-модель.
Примеры кода для работы с микросхемой оконечного устройства 1582ВЖ3Г-0290 можно посмотреть в нашем проекте для Quartus Prime.
Файлы программного кода С++ для работы с модулем.
По состоянию на 05.06.2025 в наличии 9 шт.
