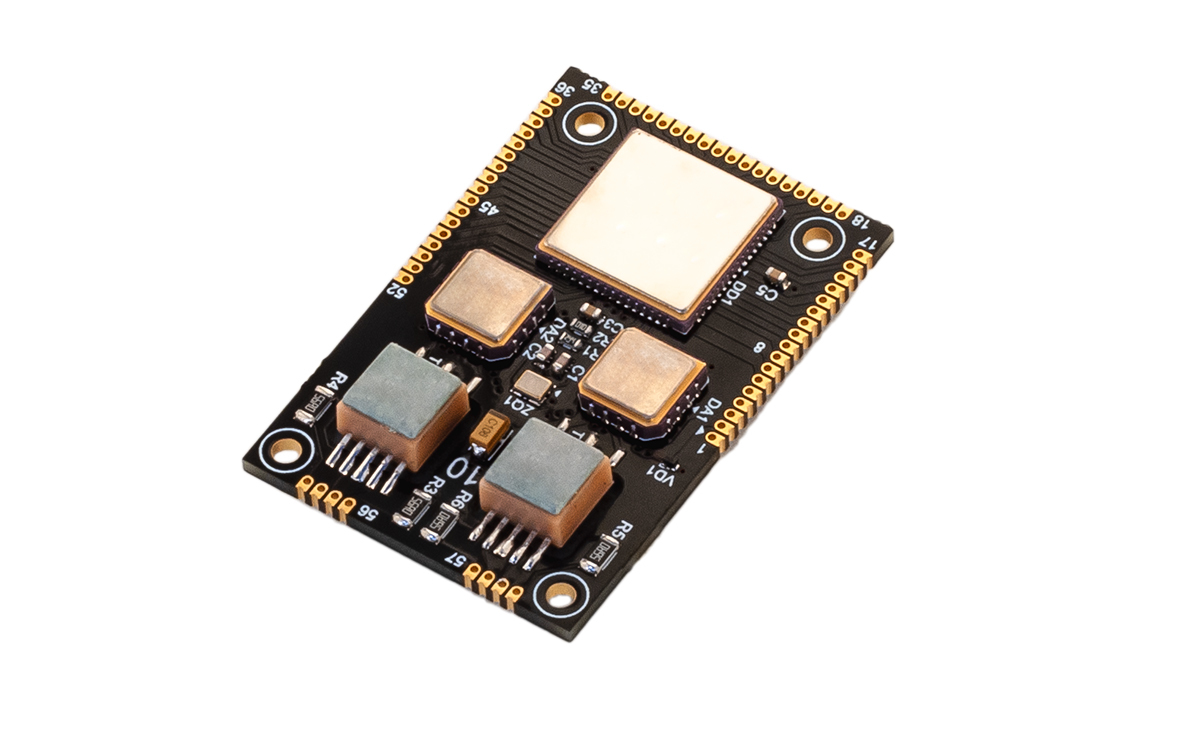

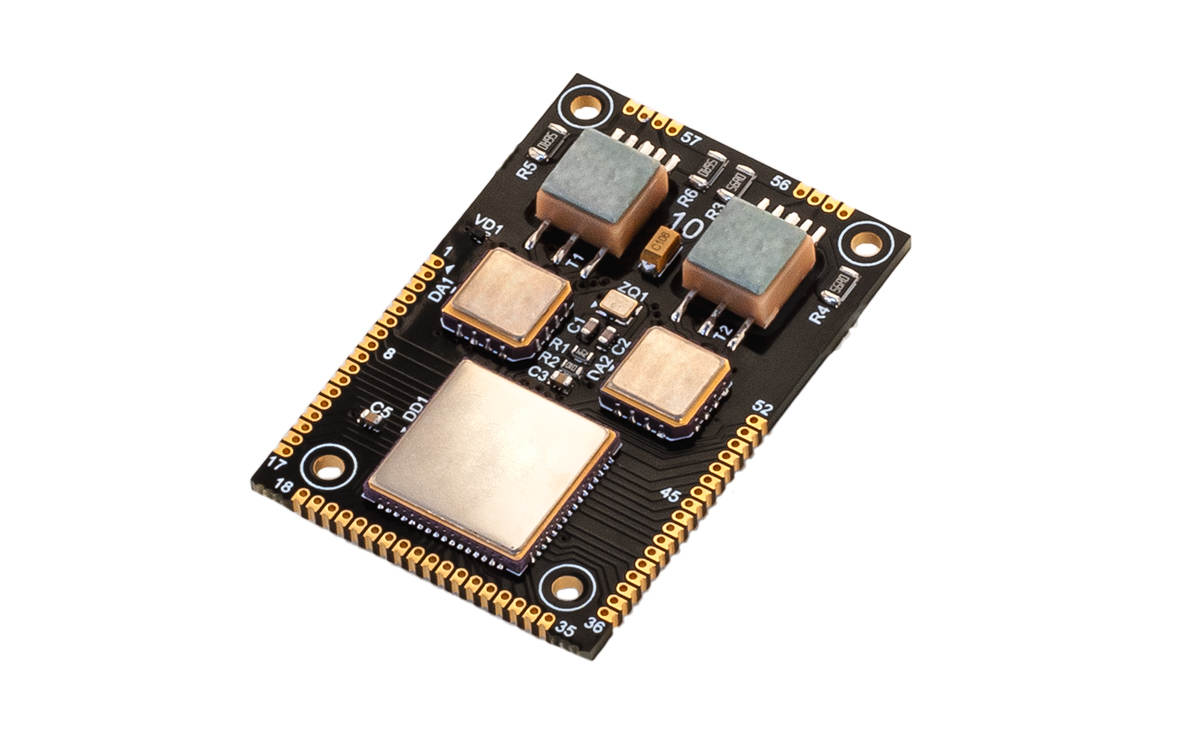

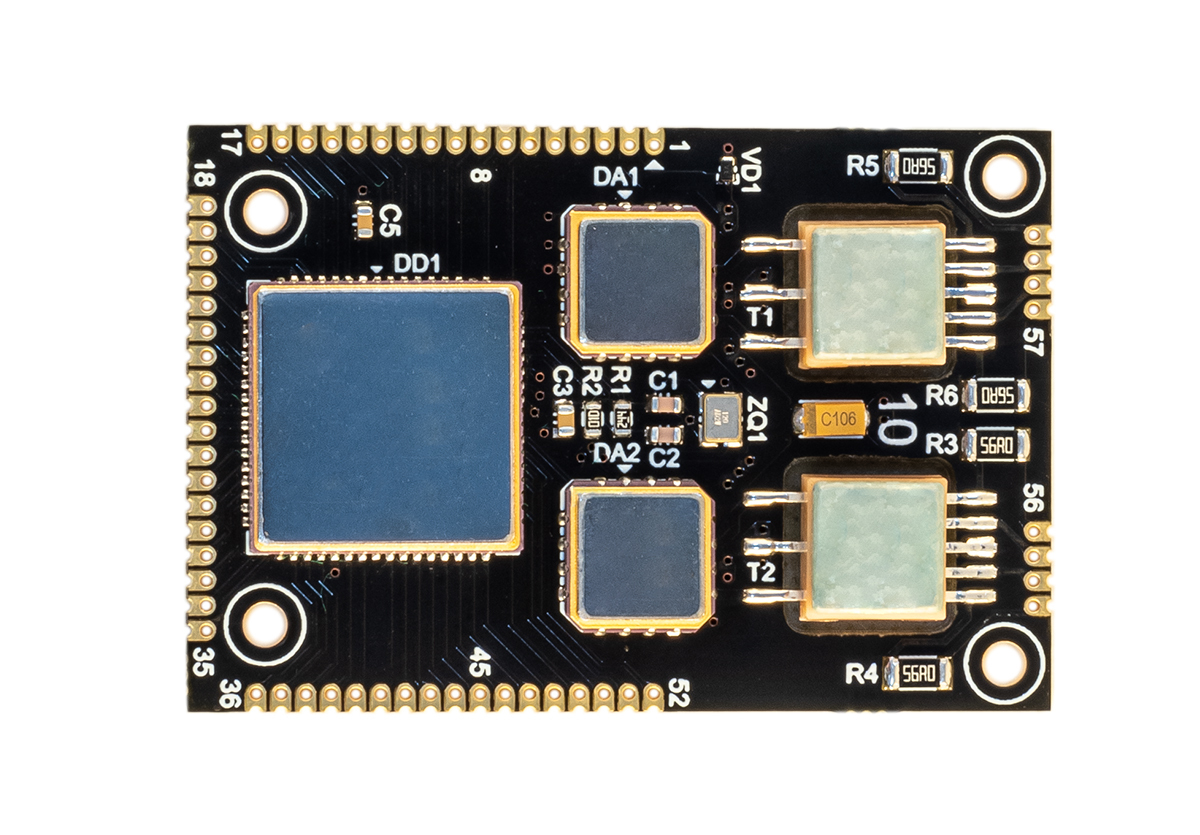

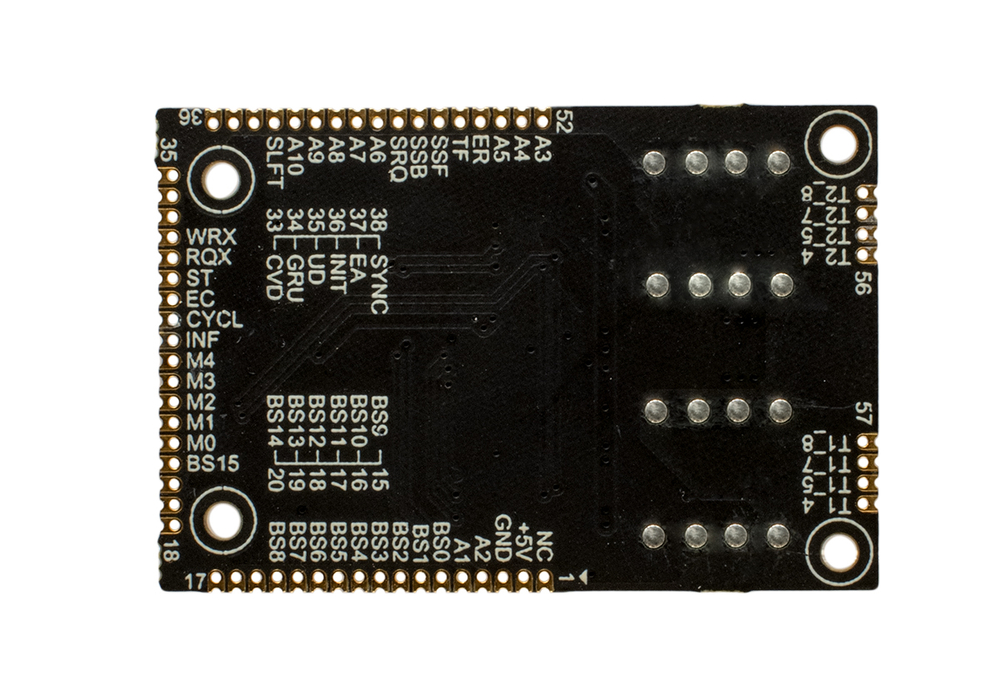

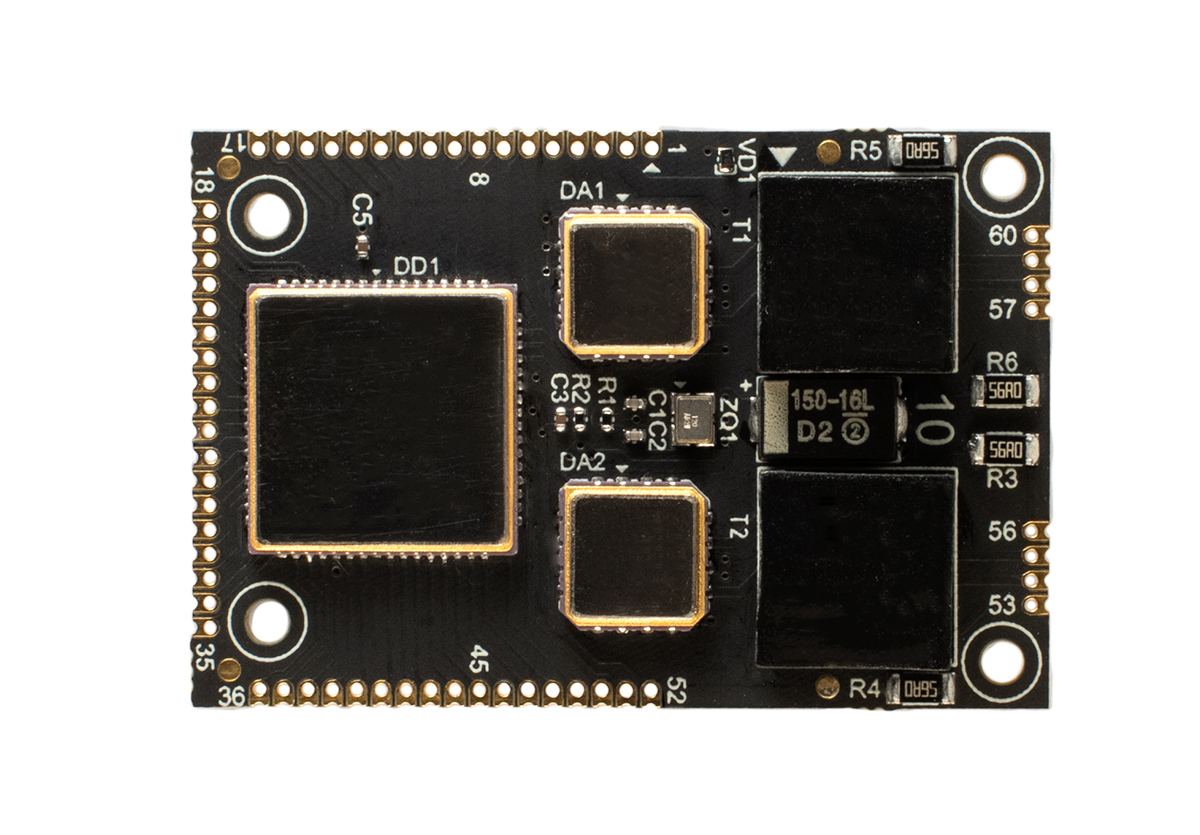

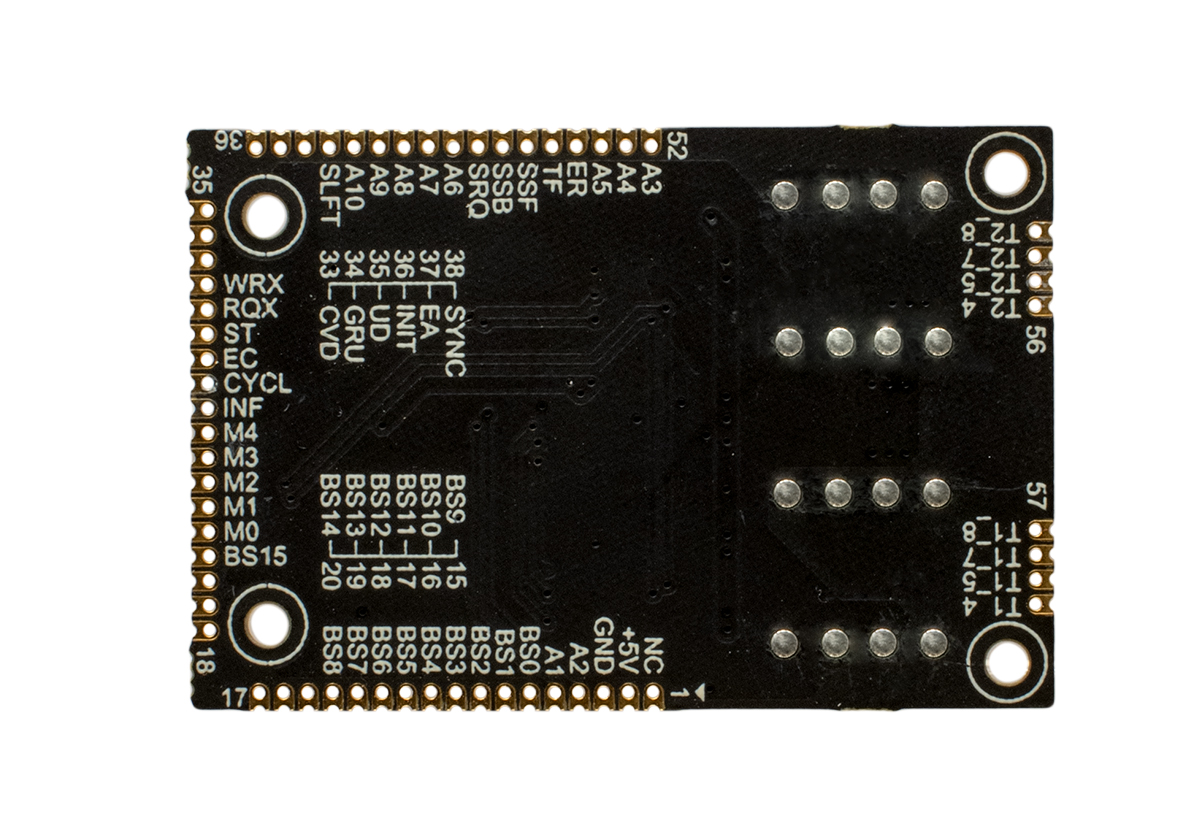

Предприятием выпускается двухканальный модуль мультиплексного канала — 10 - А - оконечное устройство МКИО по ГОСТ 52070 со встроенным контроллером протокола с параллельной шиной данных, приемопередатчиками, трансформаторами. Габаритный размер модуля 44,5х30 мм, шаг контактных площадок 1,27 мм.
При использовании данного модуля пользователь избавляется от необходимости закупать компоненты, необходимые для подключения к МКИО, у различных поставщиков. Также использование модулей позволяет проводить удобный и быстрый блочный ремонт.
Данный модуль, подключенный к любому МК или ПЛИС, позволяет быстро освоить работу с МКИО, которая будет заключаться в работе с массивами данных, которые необходимо отправить или принять по параллельном порту, функции соблюдения протокола выполняет микросхема-контроллер.
Техническое описание на модули ММК-1-А, ММК-10-А.

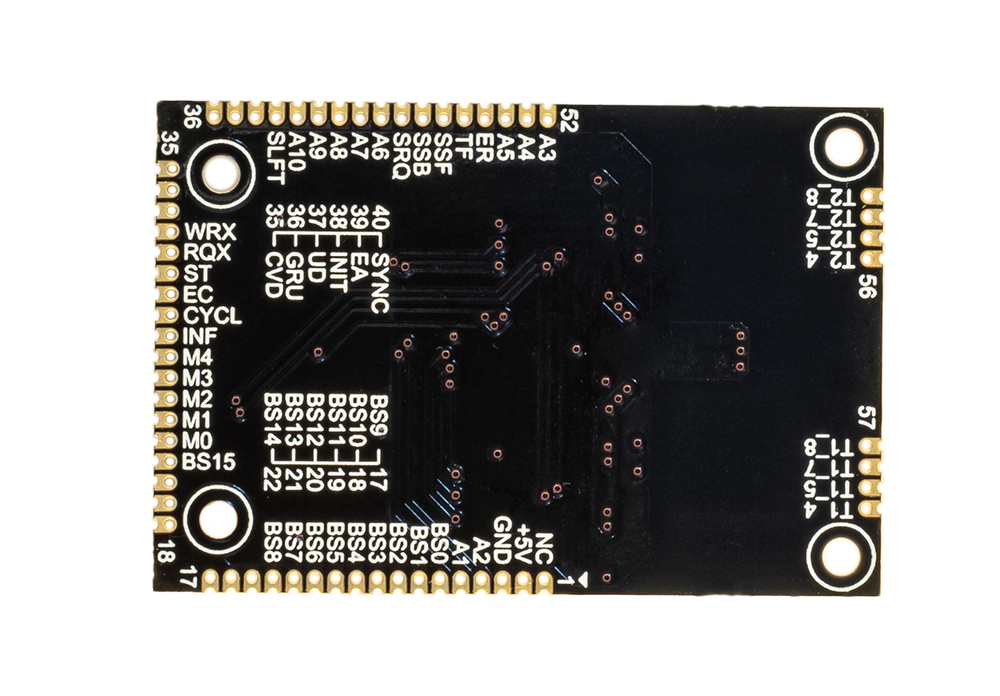

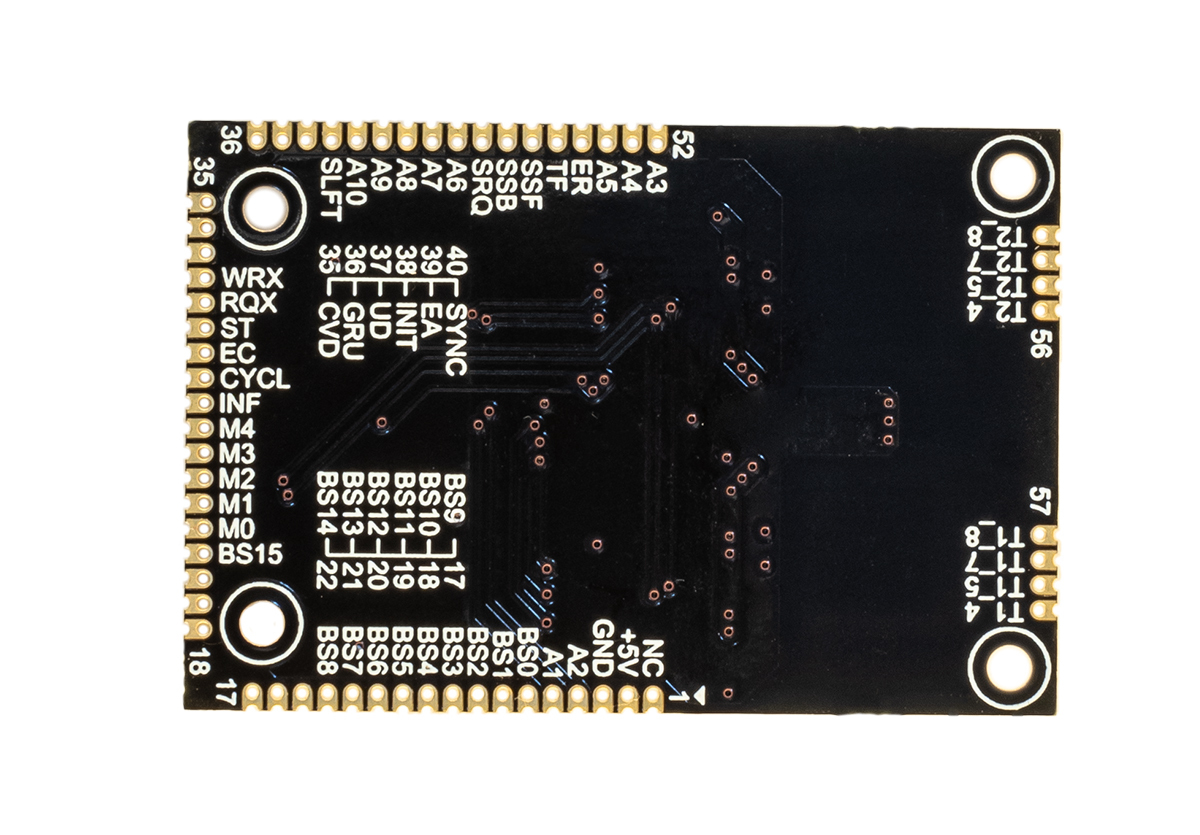

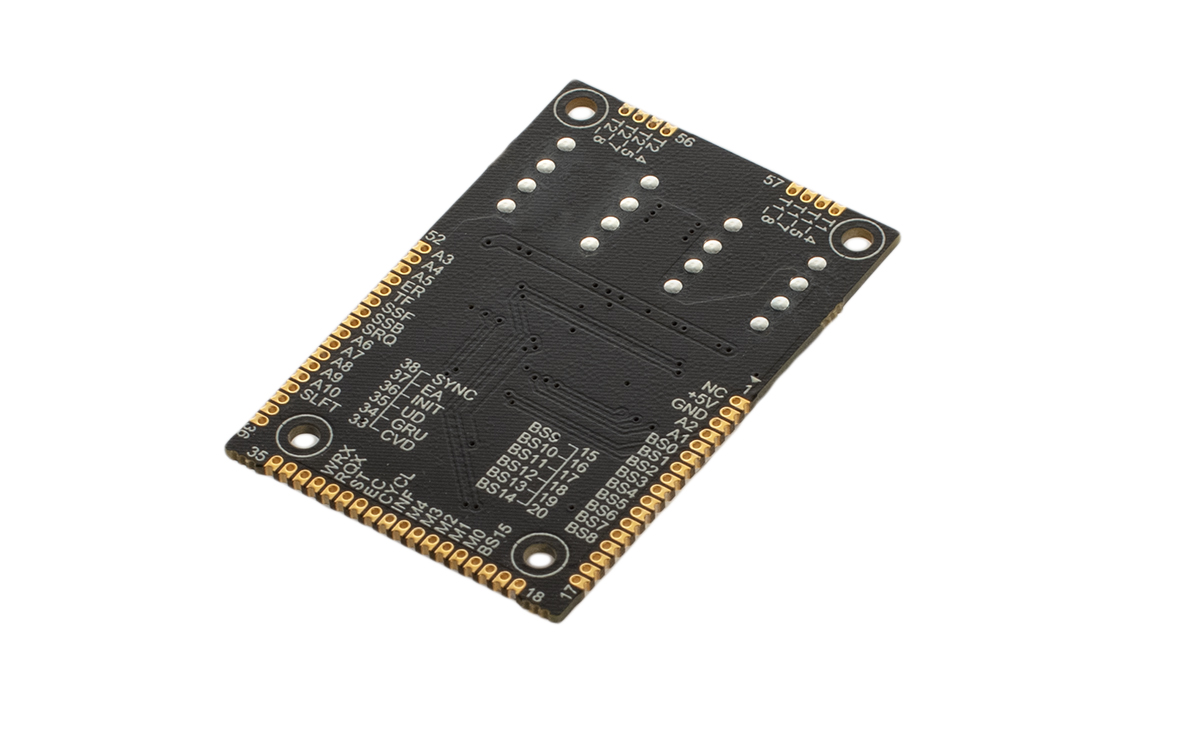

Все выводы модуля расположены на дюймовой сетке, что упрощает процесс подключения модуля к универсальным отладочным платам. Рекомендуемый способ монтажа на материнскую плату - непосредственный монтаж (smd) на контактные площадки с индивидуальной пропайкой каждого вывода и закреплением за 4 отверстия М2.

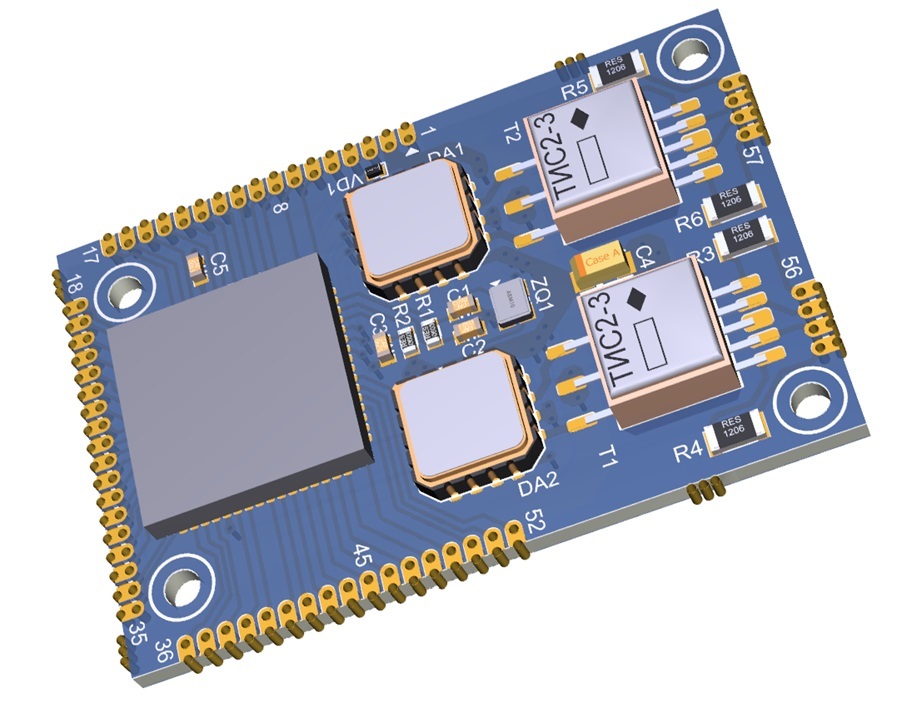

Доступен для скачивания компонент ММК-10-А для программы Altium Designer в формате интегрированной библиотеки. Файл содержит схемное изображение (УГО) и топологическое посадочное место с трехмерными моделями. Доступна также step-модель.
Примеры программного кода С++ (STM32CubeIDE) для работы с модулем можно получить после его приобретения.
По состоянию на 27.10.2025 в наличии 2 шт.
