Данное устройство предназначено для приема и передачи сигналов интерфейса ARINC-429 (ГОСТ 18977 и РТМ 1495-75 с изм.3) и обмене данными с системой пользователя через интерфейс Ethernet.

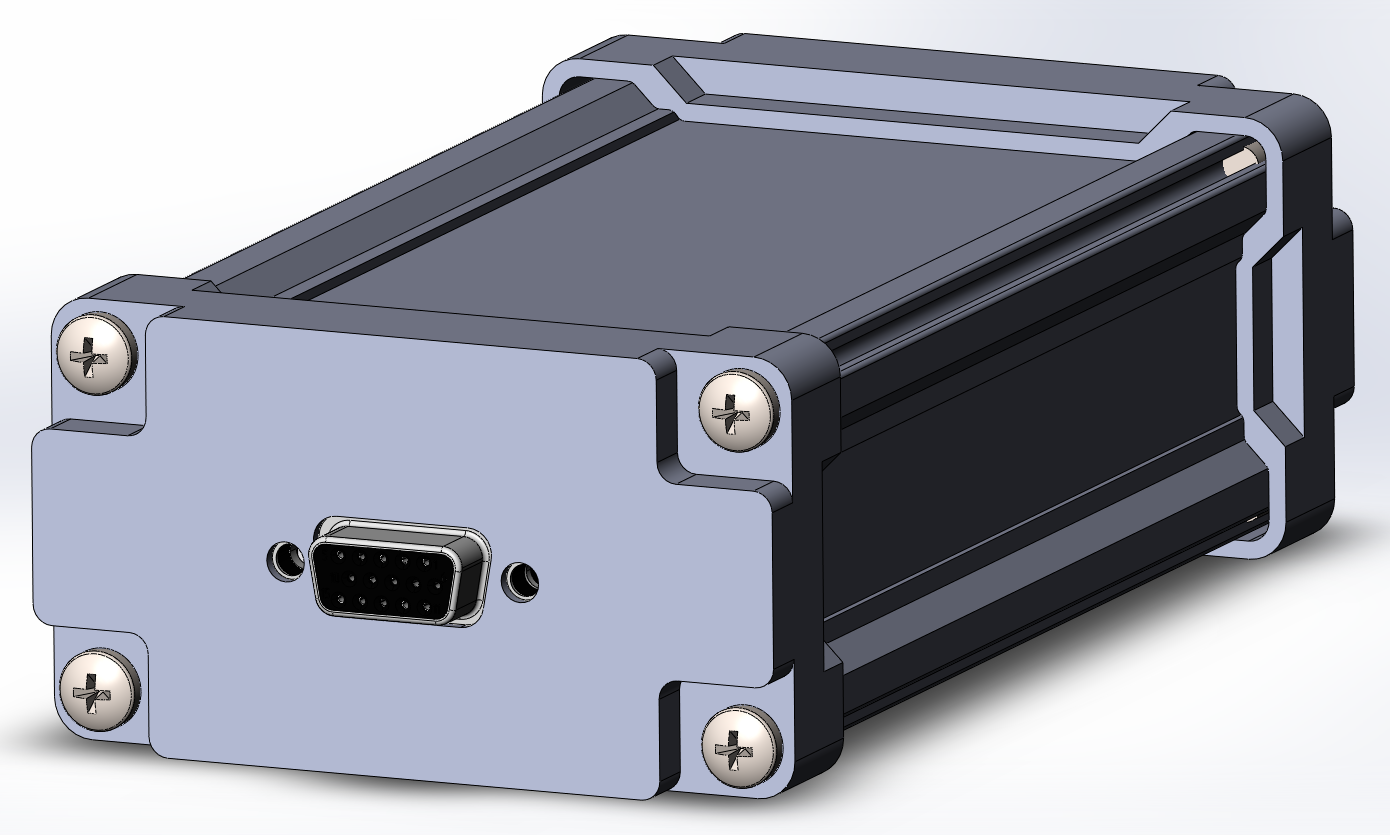

Устройство содержит 2 канала передачи и 4 канала приема, выполнено в алюминиевом корпусе размером 75 х 40 х 120 мм, имеется крепежный металлический фланец. Для соответствия KT-160G все входы и выходы канала ARINC-429 содержат индивидуальную гальваническую развязку на напряжение 2 000В.
Микросхема контроллера протокола позволяет отслеживать и соответственно маскировать все 256 признаков (одна память на пару каналов).
Устройство может работать с сигналом в линии на стандартных 12,5, 50 и 100кГц и повышенных частотах 250, 500, 1000 кГц, умеет проверять четность и размер паузы в канале.
Для подключения сигналов ARINC-429 используется разъем D-SUB 15. Вход питания 27В, подается через цилиндрический разъем 2РМТ14Б4Г1В1В. Все ответные разъемы предоставляются пользователю при покупке Модуля. Преимущественно модуль основан на российских компонентах, которые не зависят от санкций иностранных государств, что обеспечивает короткие сроки поставок.
Здесь скоро появится описание модуля.
Установщик ПО "Терминал ДПК" (Windows, Astra Linux, Ubuntu 22.04)
Инструкция по работе с ПО "Терминал ДПК"
Пример программного кода для работы по описанному протоколу, Qt
Пример программного кода для работы через LabView
По состоянию на 24.02.2026 модуль готовится к выпуску.
