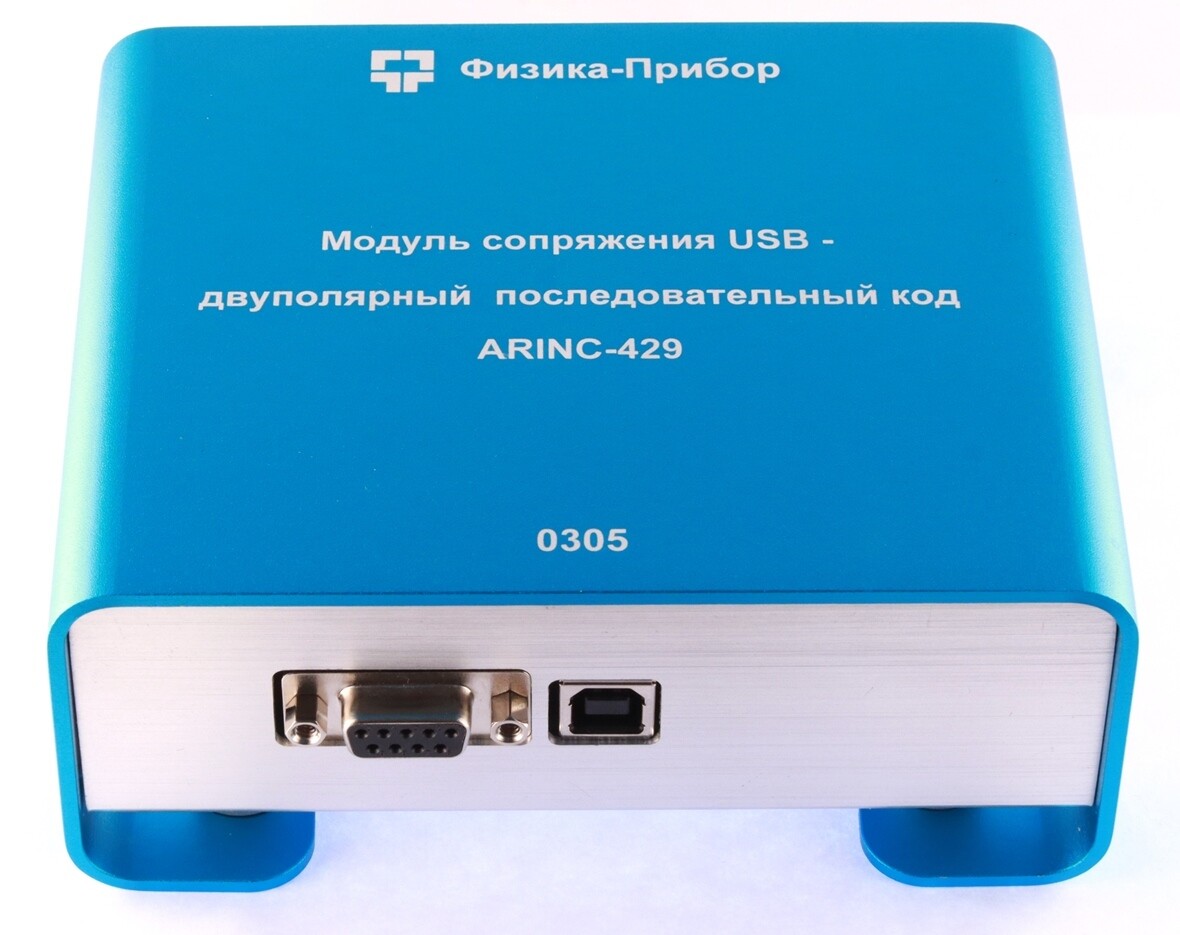

Данное устройство предназначено для приема и передачи сигналов интерфейса ARINC-429 (ГОСТ 18977 и РТМ 1495-75 с изм.3) и обмене данными с персональным компьютером пользователя через интерфейс USB, тип разъема - USB type B, а также для передачи полученных данных по интерфейсу RS-485.
Устройство содержит 1 канал передачи и 2 канала приема, выполнено в алюминиевом корпусе размером 110 х 135 х 60 мм, при этом оно содержит гальваническую развязку по сигналам и питанию линии ARINC-429 от интерфейсов USB и RS-485 на напряжение 2 000В, что исключает повреждение USB-порта ПК.
Устройство может работать с сигналом в линии на частотах 12,5, 50 и 100кГц, умеет проверять четность и размер паузы в канале.
Для подключения передатчика используется двухконтактный push-pull разъем, для подключения приемников - другой 4-х контактный push-pull разъем. Ответные части данных разъемов предоставляются пользователю при покупке Модуля. Преимущественно модуль основан на российских компонентах, которые не зависят от санкций иностранных государств.
Описание модуля сопряжения USB - ARINC-429 - 305
Установщик ПО "Терминал ДПК" (Windows, Astra Linux, Ubuntu 22.04)
Инструкция по работе с ПО "Терминал ДПК"
Пример программного кода для работы по описанному протоколу, Qt
Пример программного кода для работы через LabView
STEP модель печатной платы, встроенной в корпус
Видео о работе с Модулем сопряжения USB - ARINC-429 - 0305 (78 МБ)
По состоянию на 06.05.2025 в наличии 2 шт.
