Описание

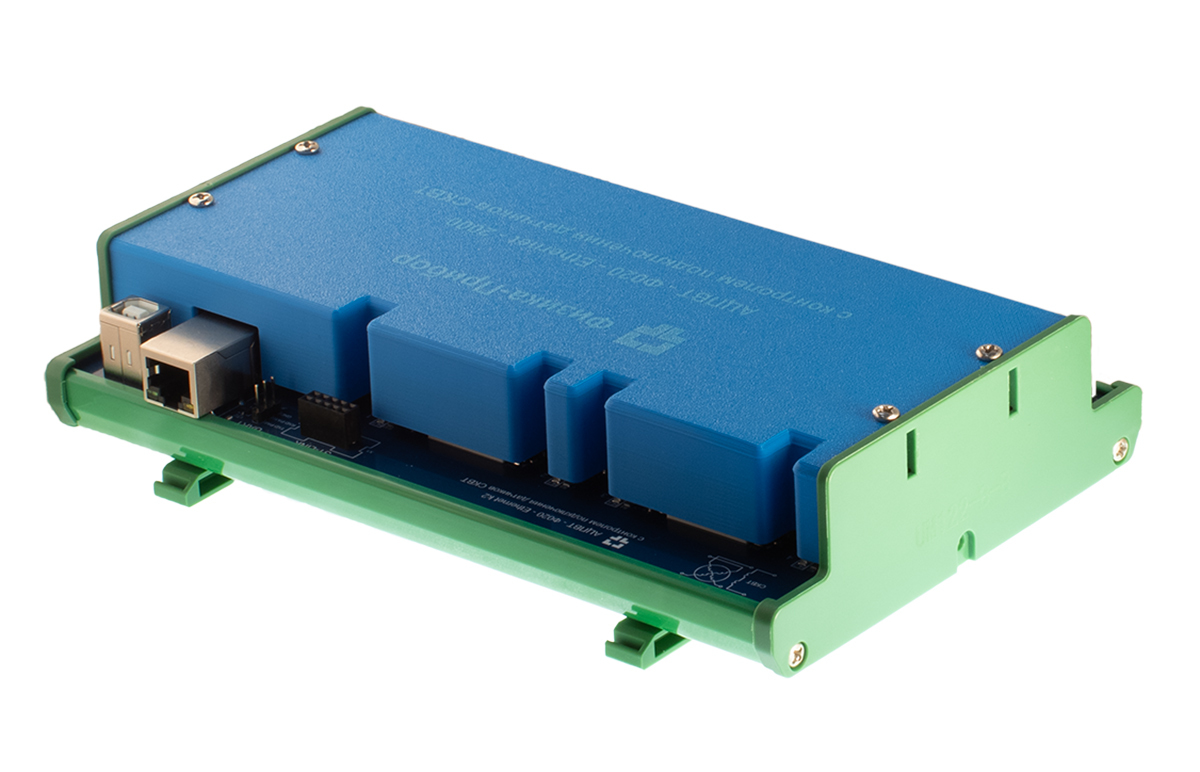

Устройство АЦПВТ-Ф020-Ethernet предназначено для определения угла поворота вала синусно-косинусных вращающихся трансформаторов (СКВТ) с тактовой частотой обмотки возбуждения 400Гц, 2кГц, 3,2 кГц и передачи данных об угле поворота по интерфейсу Ethernet (протокол modbus).
Устройство поддерживает подключение до 4-х датчиков СКВТ и обладает встроенной схемой контроля подключения всех 12 обмоток (один СКВТ имеет 3 обмотки).

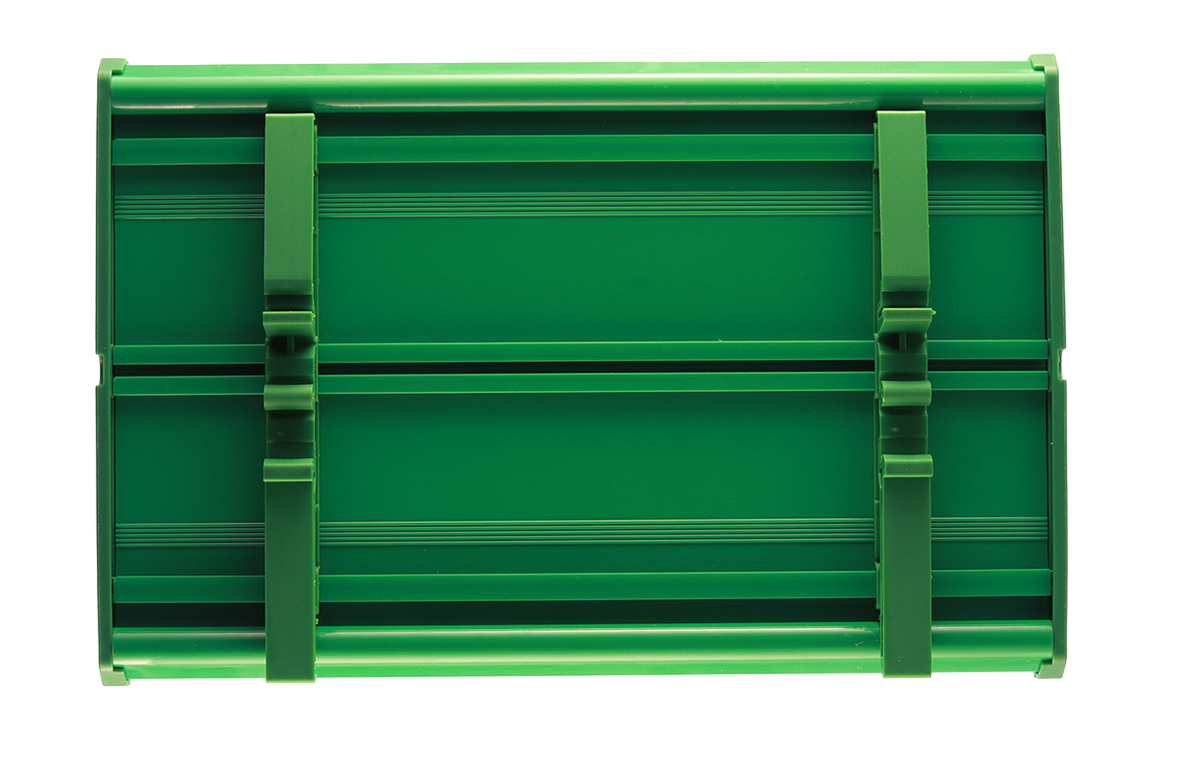

Устройство обладает часами реального времени, запитывается от напряжения питания 24V DC, выпускается в корпусе размером 205х122 мм с креплением на din-рейку.

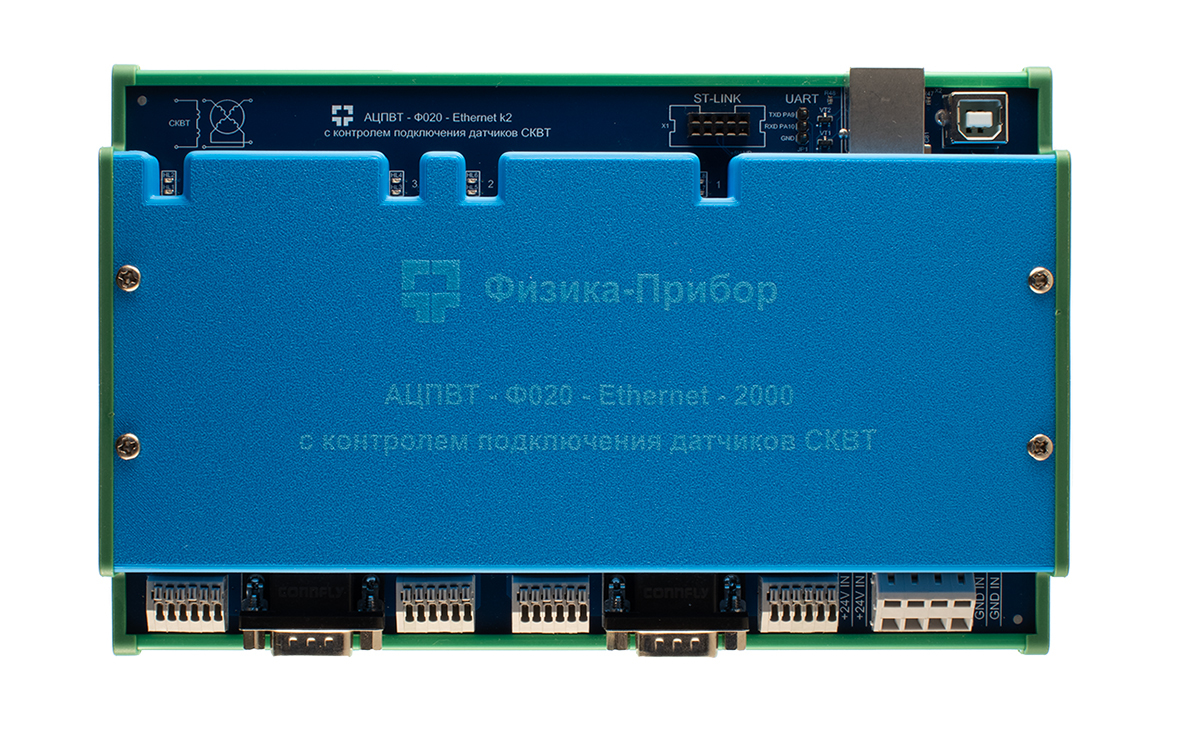

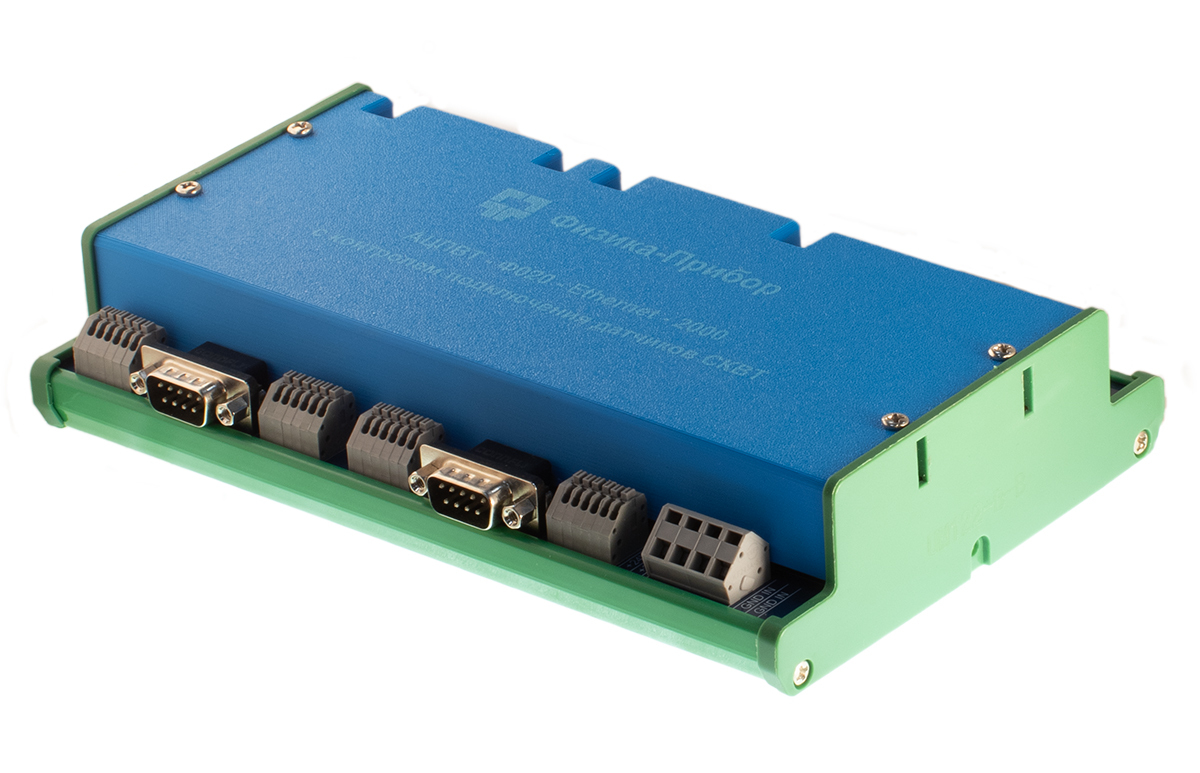

Для подключения СКВТ к устройству предусмотрены разъемы DB-9, а также зажимные разъемы для подключения свободными проводами - на выбор пользователя. Питание подается на устройство через зажимные "контакты Дегсона".
Информация о подключении обмоток отображается на светодиодах на лицевой стороне устройства и дополнительно дублируется по протоколу modbus.
Целевое назначение - авиатренажеры, испытательные стенды.
Техническое описание АЦПВТ - Ф020 - Ethernet
Паспорт АЦПВТ - Ф020 - Ethernet
Программа для индикации угла поворота на ПК "ACPVT Ethernet" + исходники LabView
Инструкция по настройке сторонних приложений Coolterm и Radzio
Конфигуратор IP адреса устройства
По состоянию на 18.09.2025 в наличии 2 шт.
