Устройство АЦПВТ-Ф020-УМ-Ethernet предназначено для определения угла поворота вала синусно-косинусных вращающихся трансформаторов (СКВТ) с тактовой частотой обмотки возбуждения 400Гц или 2кГц и передачи данных об угле поворота по интерфейсу Ethernet (протокол modbus).

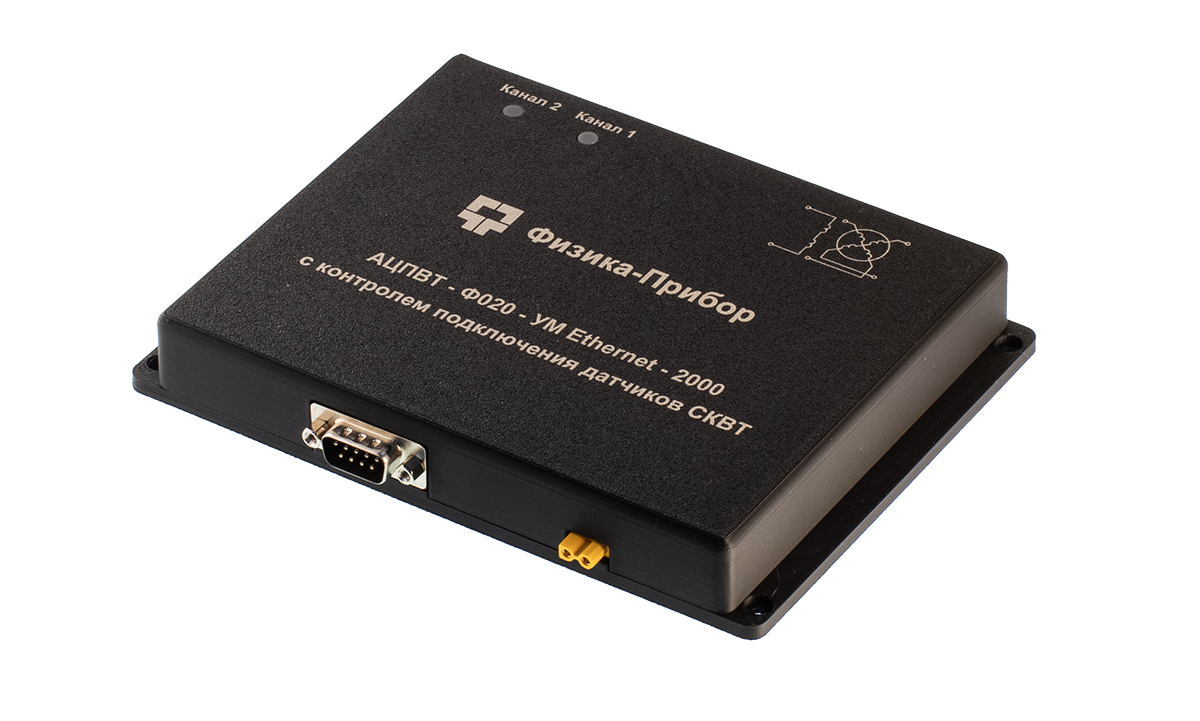

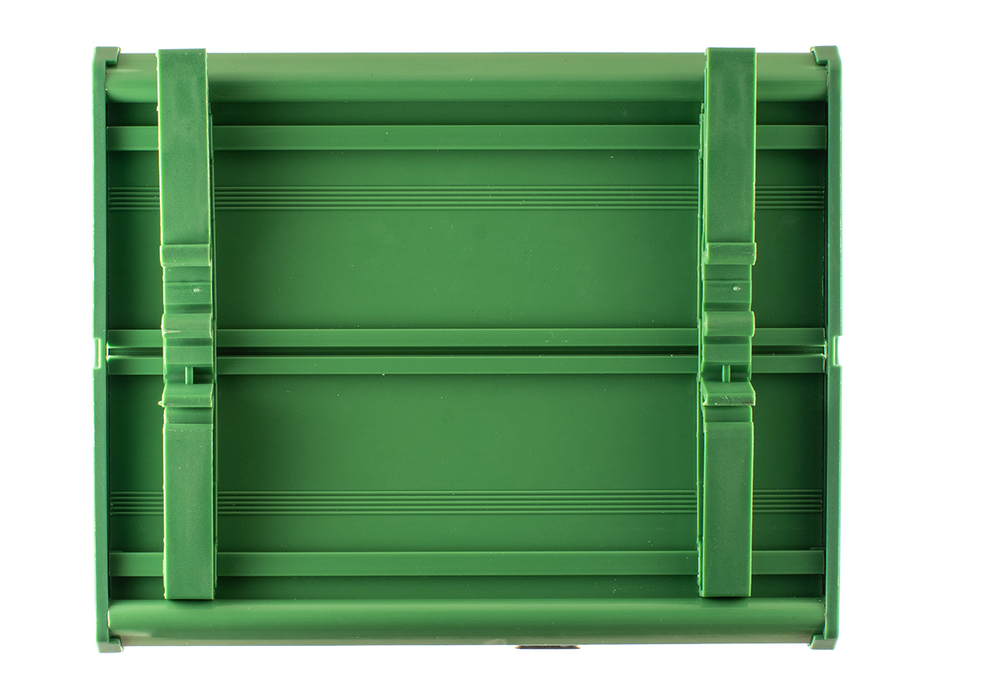

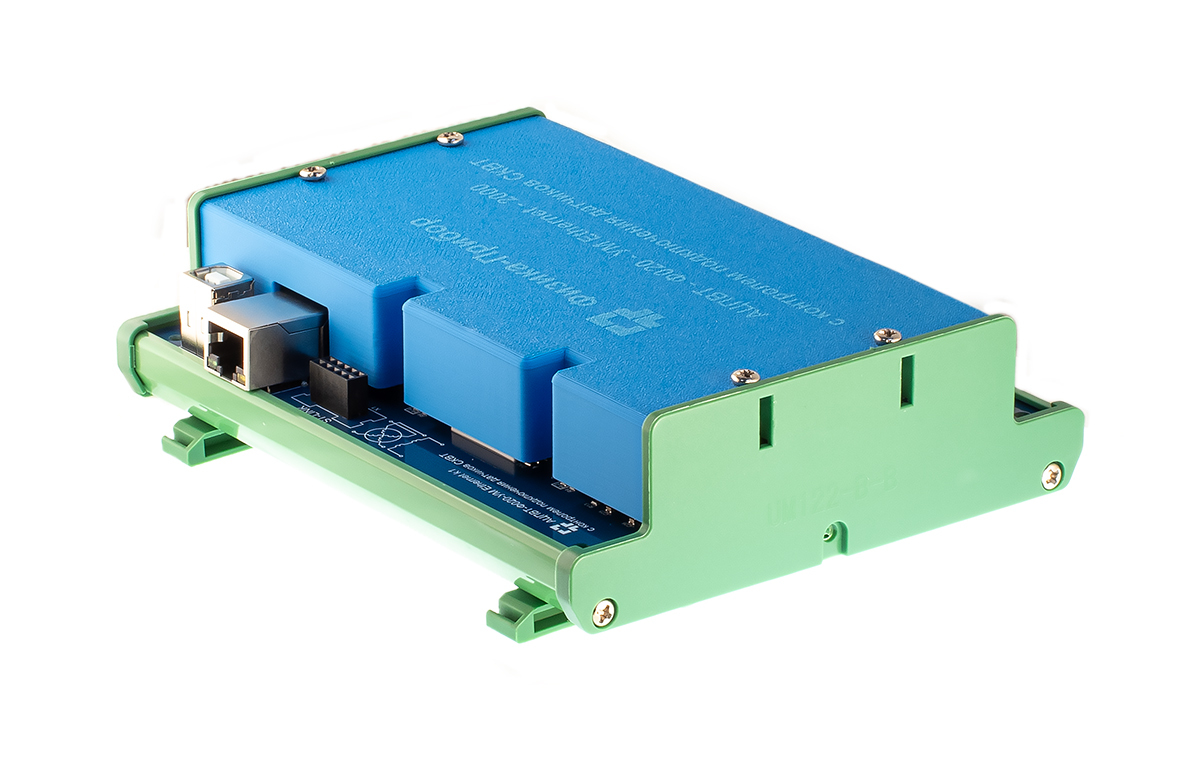

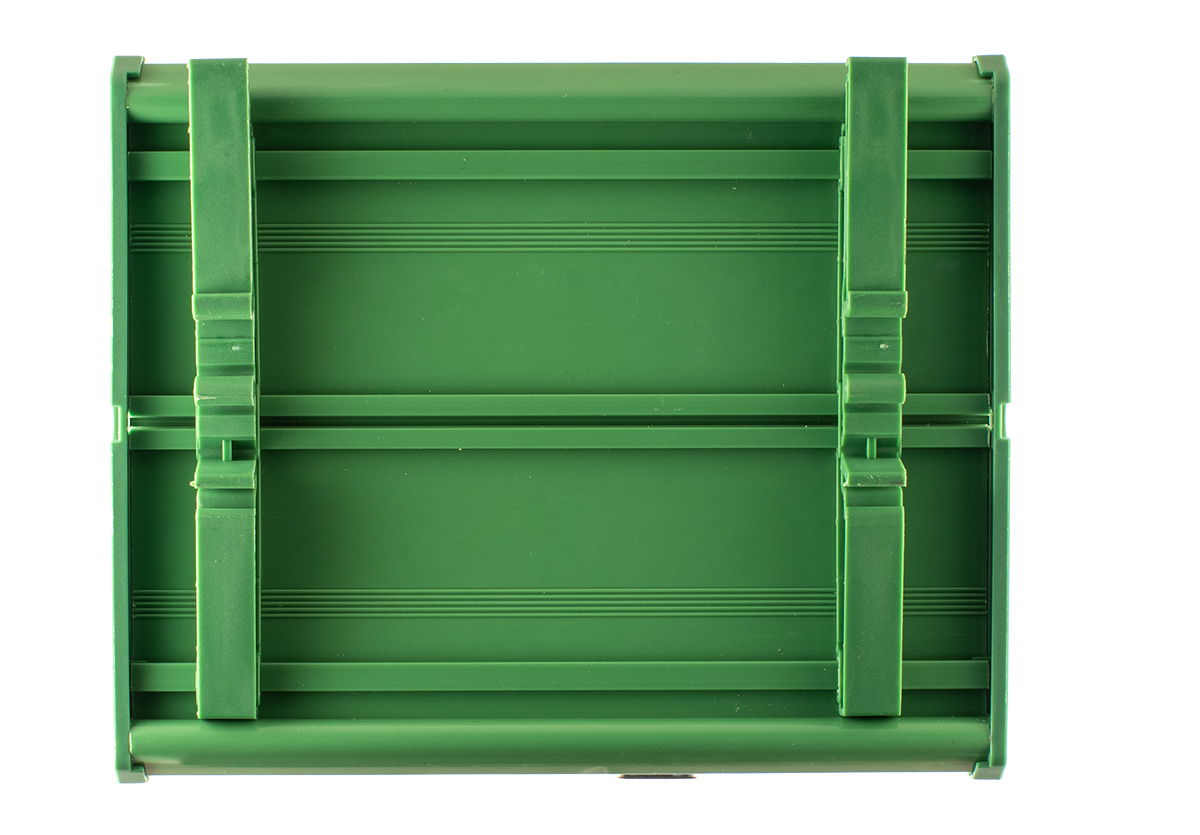

Устройство поддерживает подключение до 2-х датчиков СКВТ и обладает встроенной схемой контроля подключения всех 6 обмоток (один СКВТ имеет 3 обмотки). Устройство обладает часами реального времени, запитывается от напряжения питания 24V DC, выпускается в корпусе размером 155х122 мм с креплением на din-рейку.

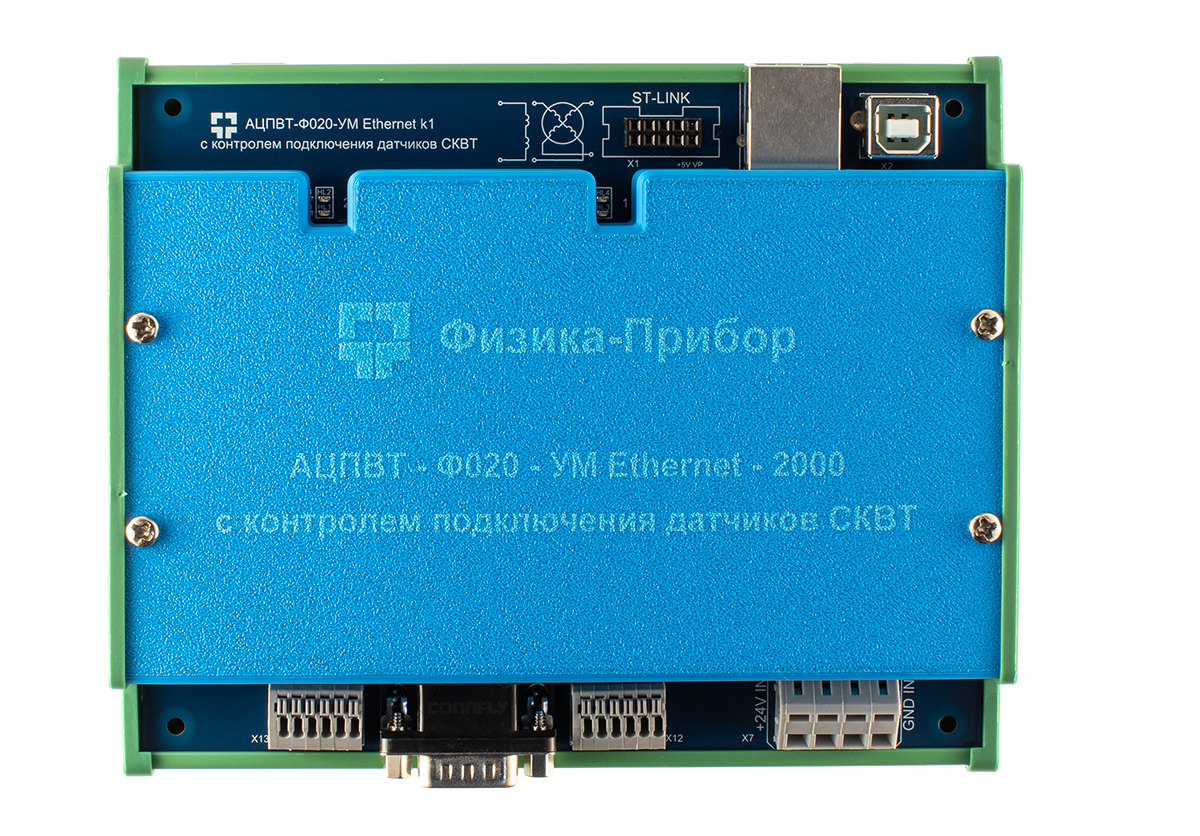

Для подключения СКВТ к устройству предусмотрены разъемы DB-9, а также зажимные разъемы для подключения свободными проводами - на выбор пользователя. Питание подается на устройство через зажимные "контакты Дегсона".
Основным отличием данного устройства от платы АЦПВТ - Ф020 - Ethernet является наличие усилителя мощности, который позволяет задавать ток в обмотку возбуждения датчика до 60 мА, а также автонастройка компенсации фазового сдвига, вызываемого некоторыми СКВТ и длинными линиями, которыми они подключаются. Благодаря наличию данной функции все настройки, необходимые при подключении нового датчика, производятся цифровым способом (одной командой). Данное оборудование универсально и решает все типовые задачи, стоящие перед пользователем при формировании системы с обратной связью на базе датчиков СКВТ. Это утверждение основано на опыте работы с данными датчиками и взаимодействию с потребителями с 2012 года.
Целевое назначение - авиатренажеры, испытательные стенды.
Техническое описание АЦПВТ - Ф020 - УМ - Ethernet
Программа для индикации угла поворота на ПК "ACPVT Ethernet" + исходники LabView
Инструкция по настройке сторонних приложений Coolterm и Radzio
