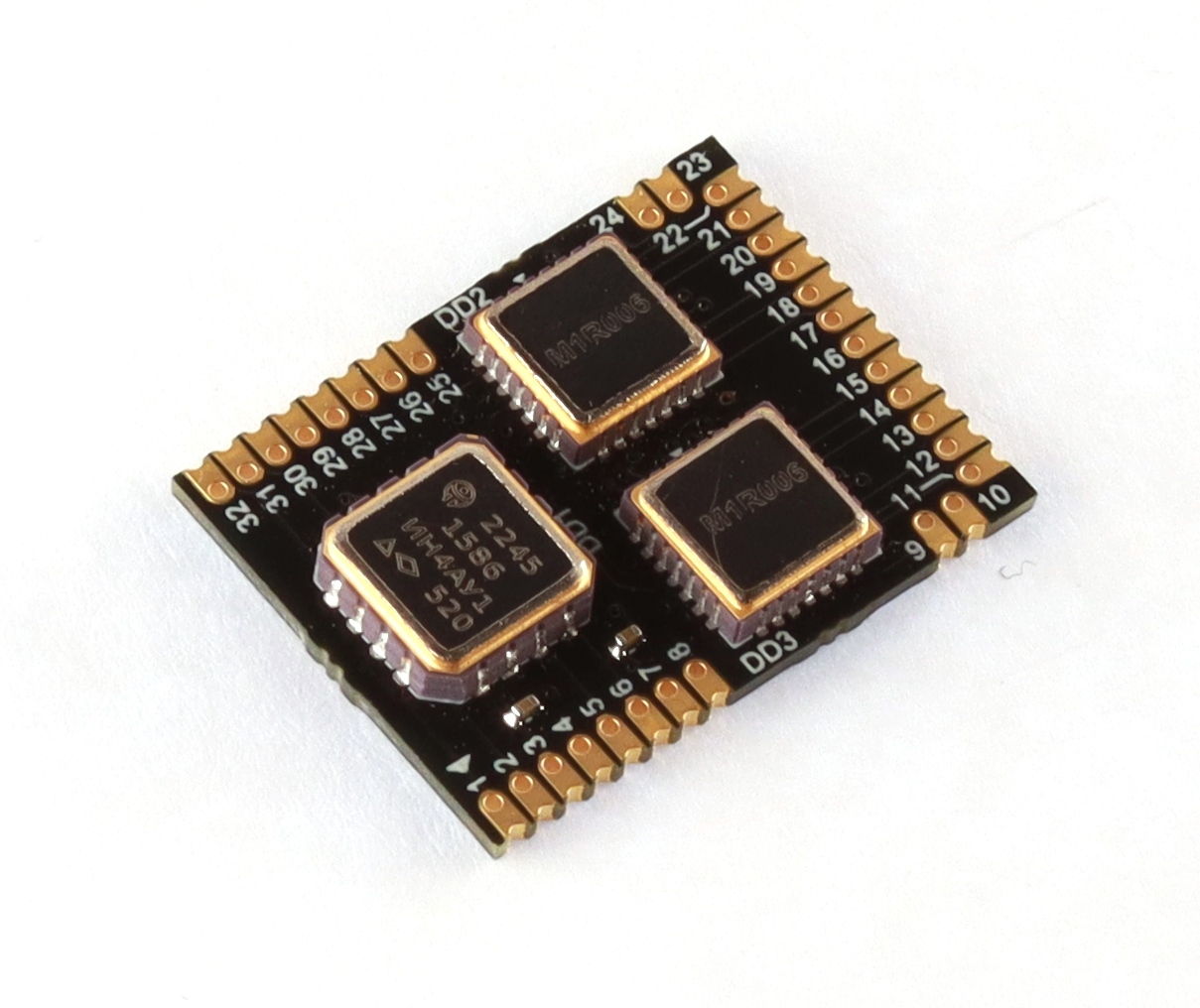

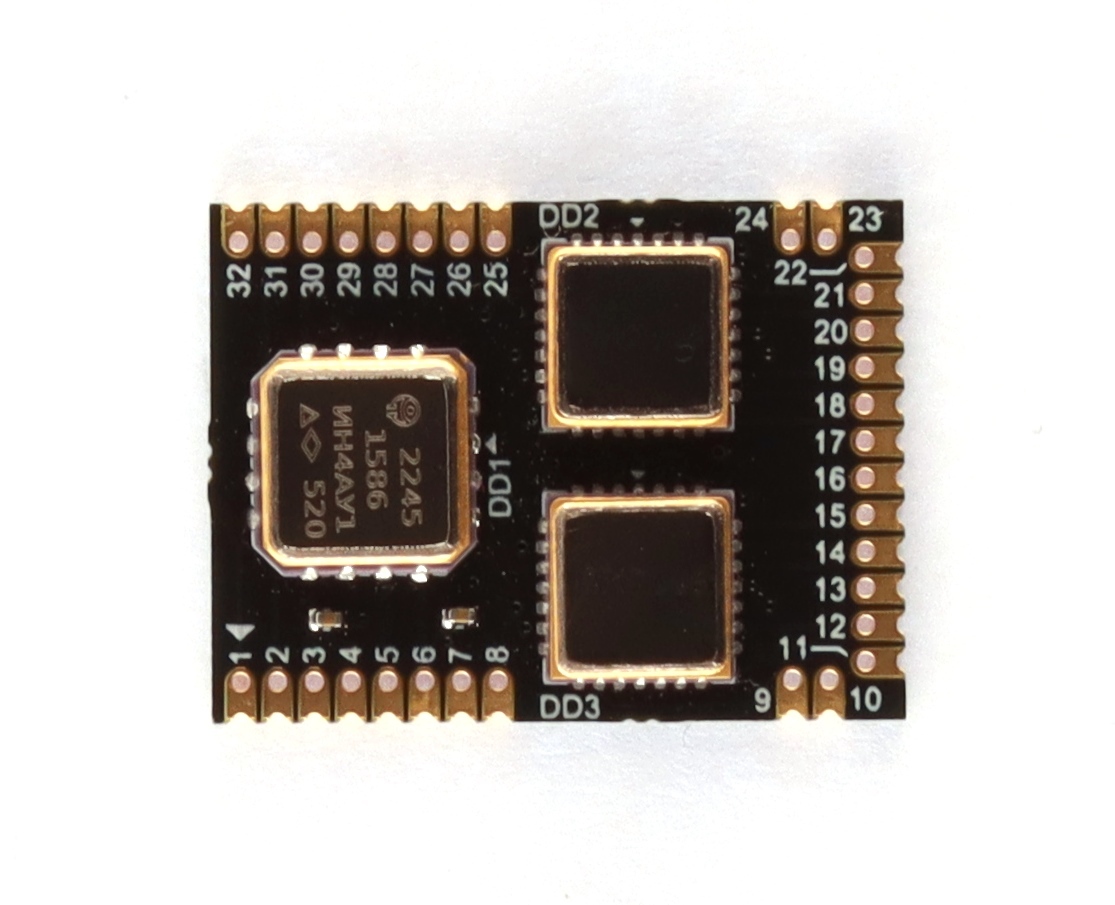

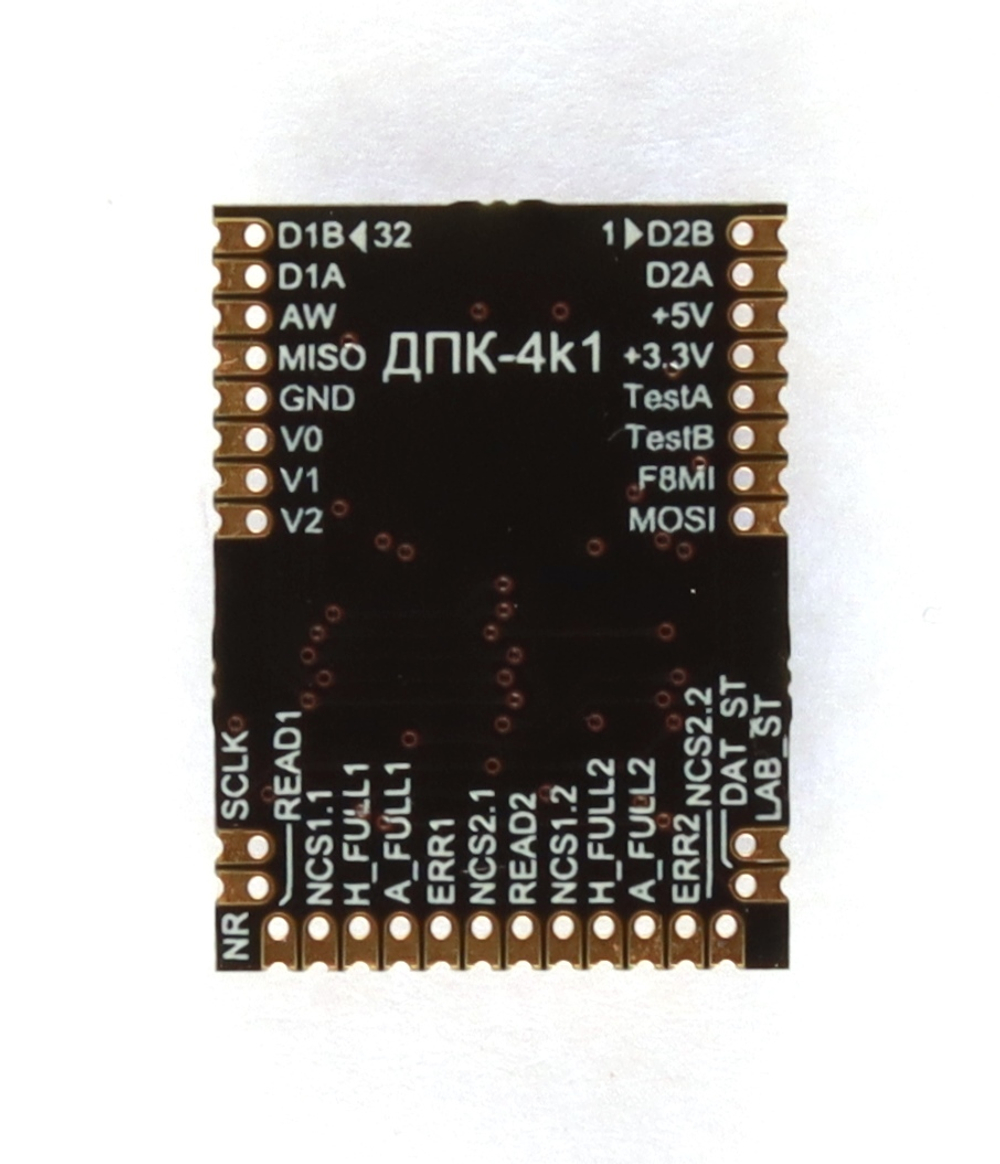

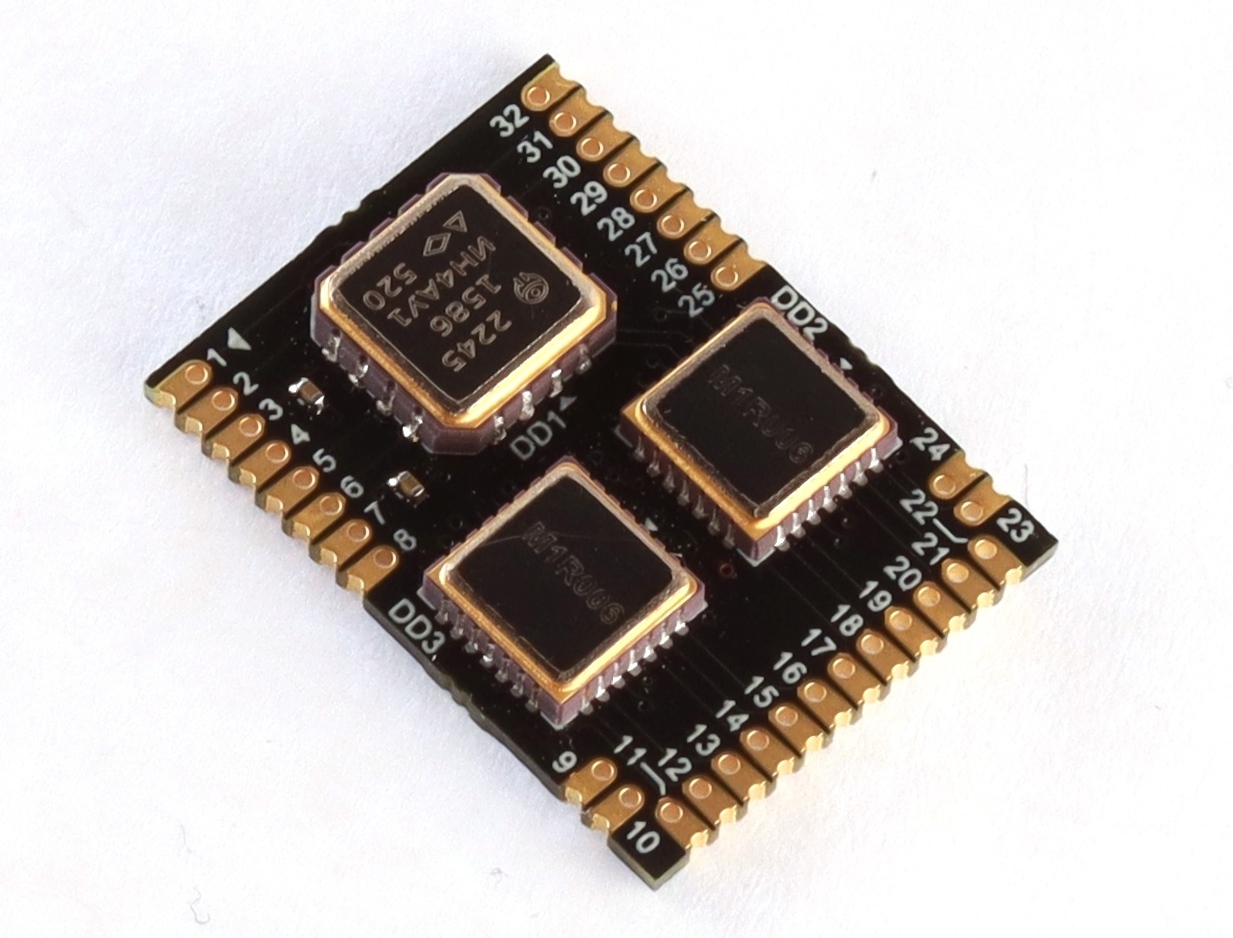

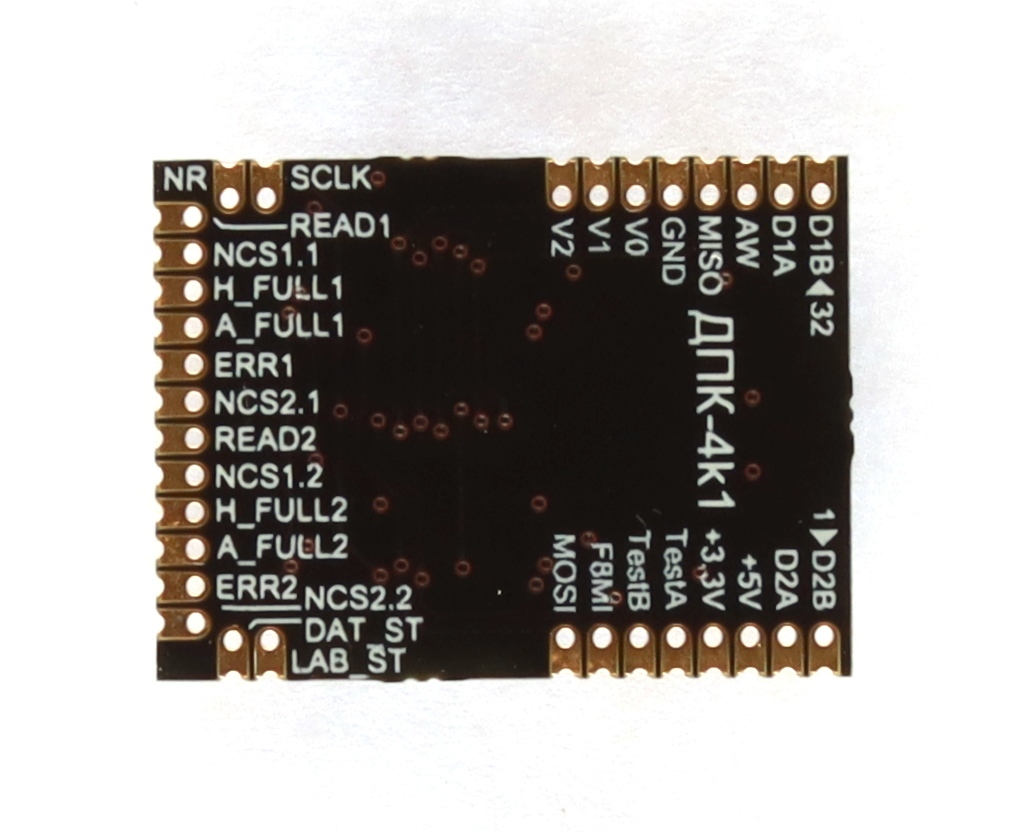

ДПК-4 - двухканальный приемный модуль канала ARINC-429, содержащий в своем составе микросхему 1586ИН4АУ1 - аналогового приемника сигнала с линии и две микросхемы M1R006, представляющие собой контроллер протокола ARINC-429 со следующими опциями:
- стек на 16 слов данных
- возможность отслеживать 8 выборочных адресов или все адреса
- контроль длины слова
Пользователь загружает по SPI адреса в микросхему-контроллер, которые он желает отслеживать. Если принятое модулем слово содержит иной адрес, то оно игнорируется. Если найдено совпадение по адресу, то слово попадает в стек.
Начало и конец каждого слова определяется по детектированию межсловного интервала. Для каждого слова приемник подсчитывает число принятых бит (должно быть строго 32) и четность. Слова с нарушенной длиной игнорируются и выставляется бит ошибки ERRx. В словах, записываемых в стек данных, в 32 бит заносится "1", если была обнаружена ошибка четности и "0", если ошибки не было.
Степень загрузки стека можно отследить двумя сигналами H_FULL (заполнено на половину) и A_FULL (заполнено полностью). Если стек переполнен, то он перестает принимать слова. FIFO может быть сброшен сигналом RES_DAT_ST.
Интерфейс обмена с подсистемой пользователя - SPI. Сдвиг данных из регистра осуществляется по спаду SCLK, по фронту данные фиксируются внешним устройством (CPOL = 0, CPHA = 0).
Доступны частоты приема 12,5, 50, 100, 250, 500, 1000 кГц. Частота выбирается входами управления V0, V1, V2.
Когда в выходном регистре появляются данные для выдачи, то активируется сигнал EN_READ_SPI.
Напряжение питания аналогового приемника 5,0В, напряжения питания микросхем-контроллеров 3,3В.
Техническое описание модуля ДПК-4
Доступен для скачивания компонент ДПК-4 для программы Altium Designer в формате интегрированной библиотеки. Файл содержит схемное изображение (УГО) и топологическое посадочное место с трехмерными моделями.
Проект C++ в среде разработки STM32CubeIDE для работы с модулем ДПК-4.
По состоянию на 01.04.2025 в наличии 10 шт.
