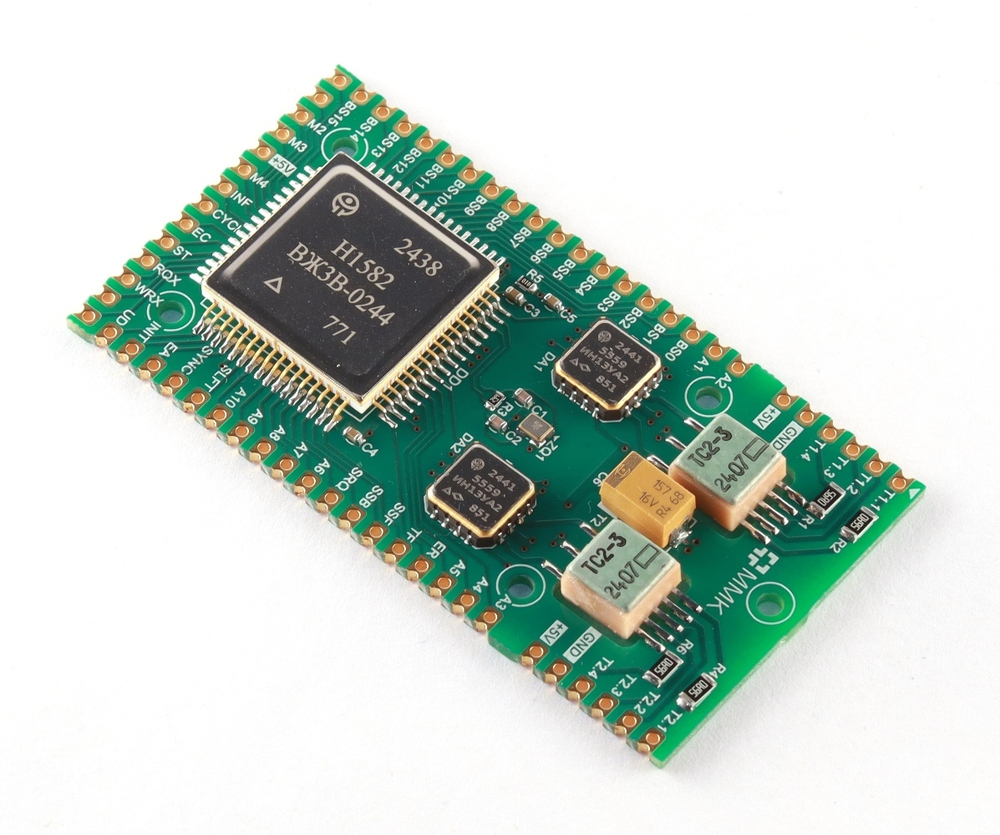

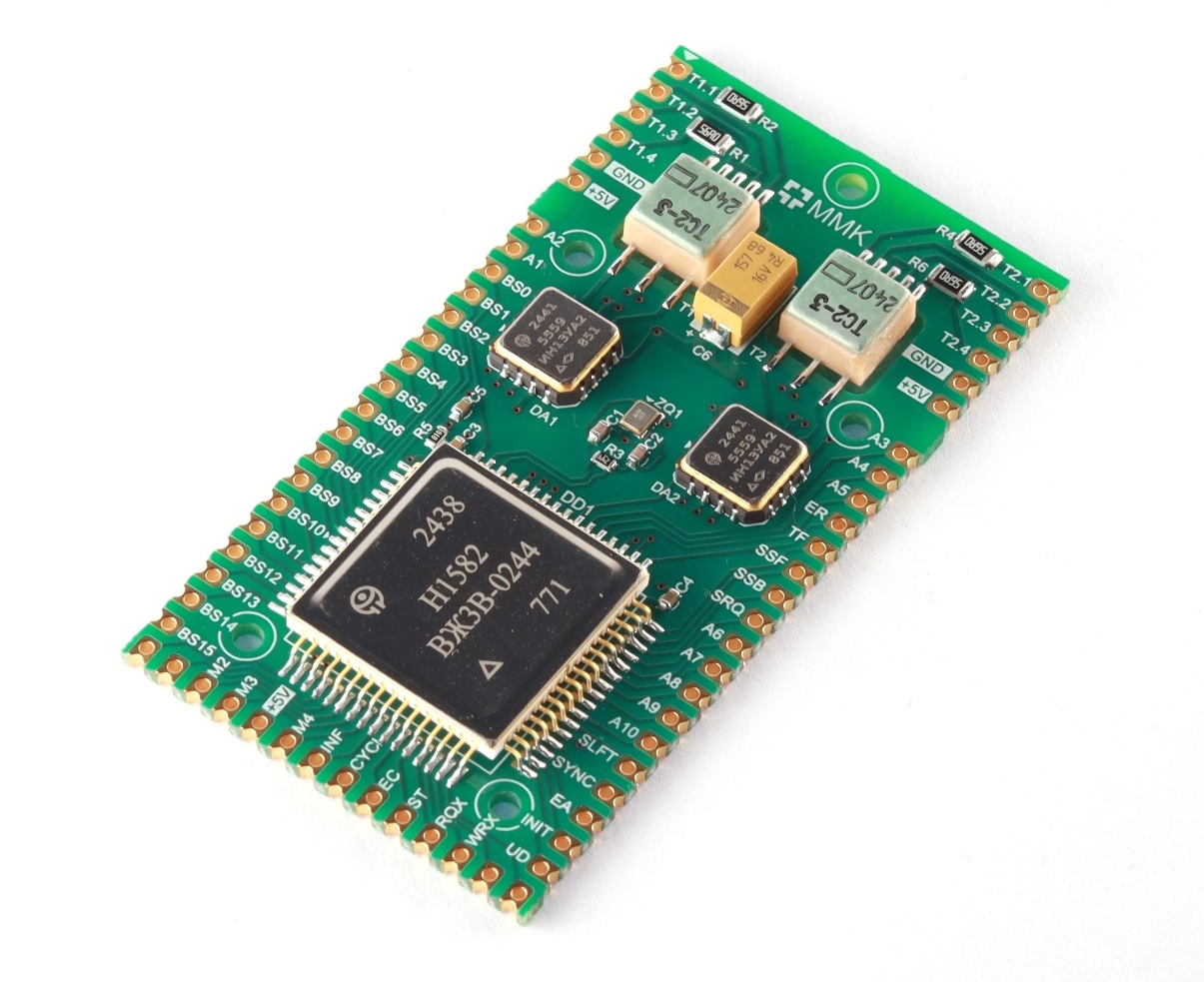

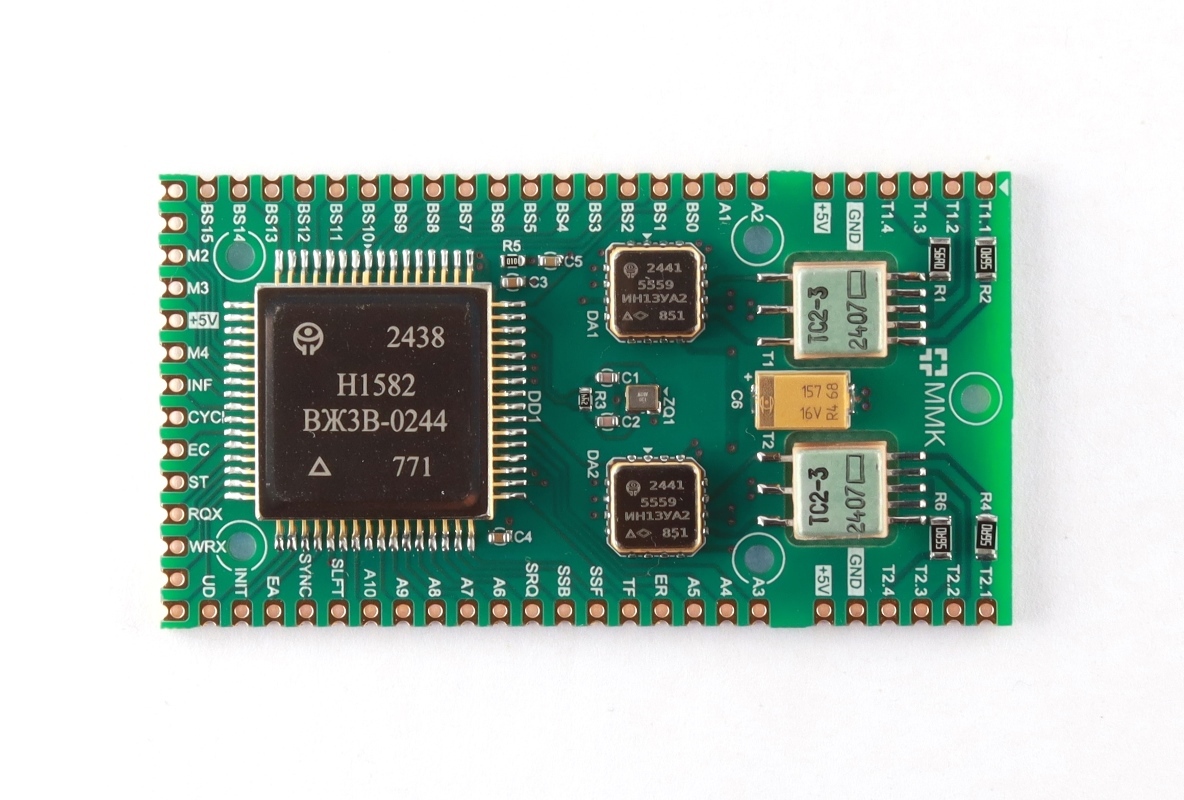

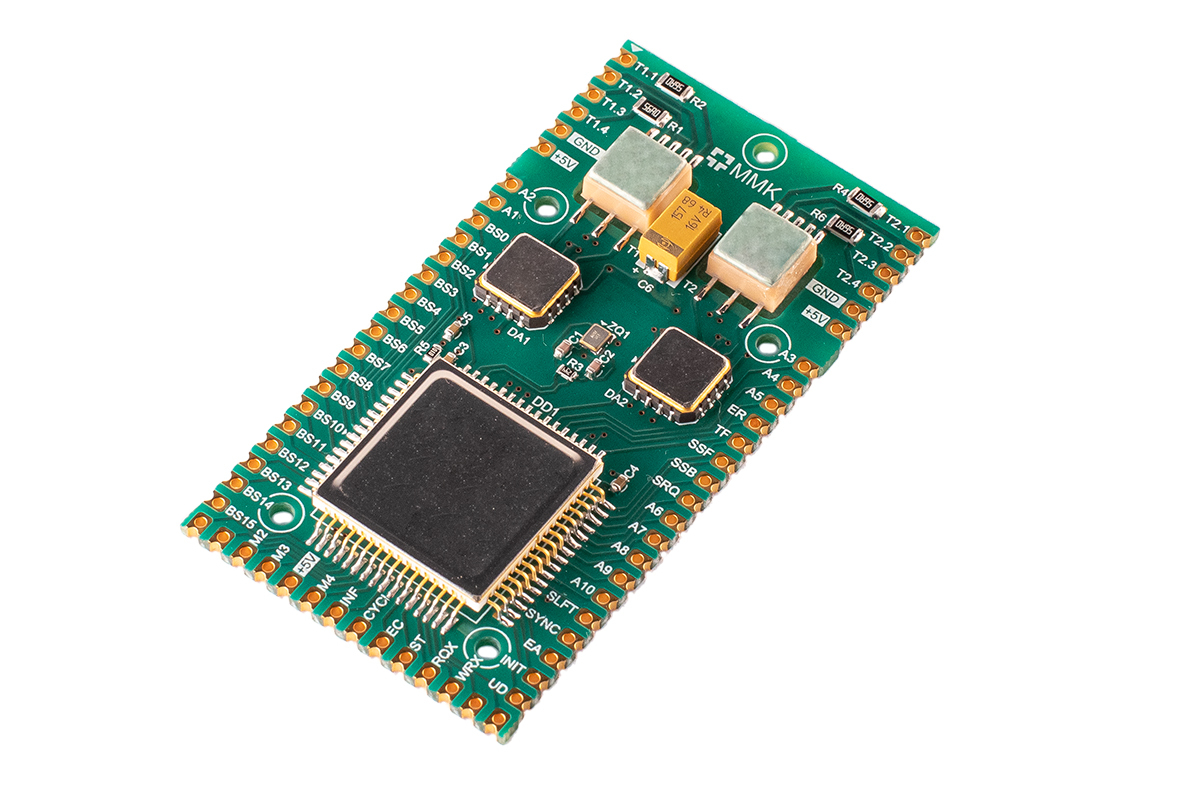

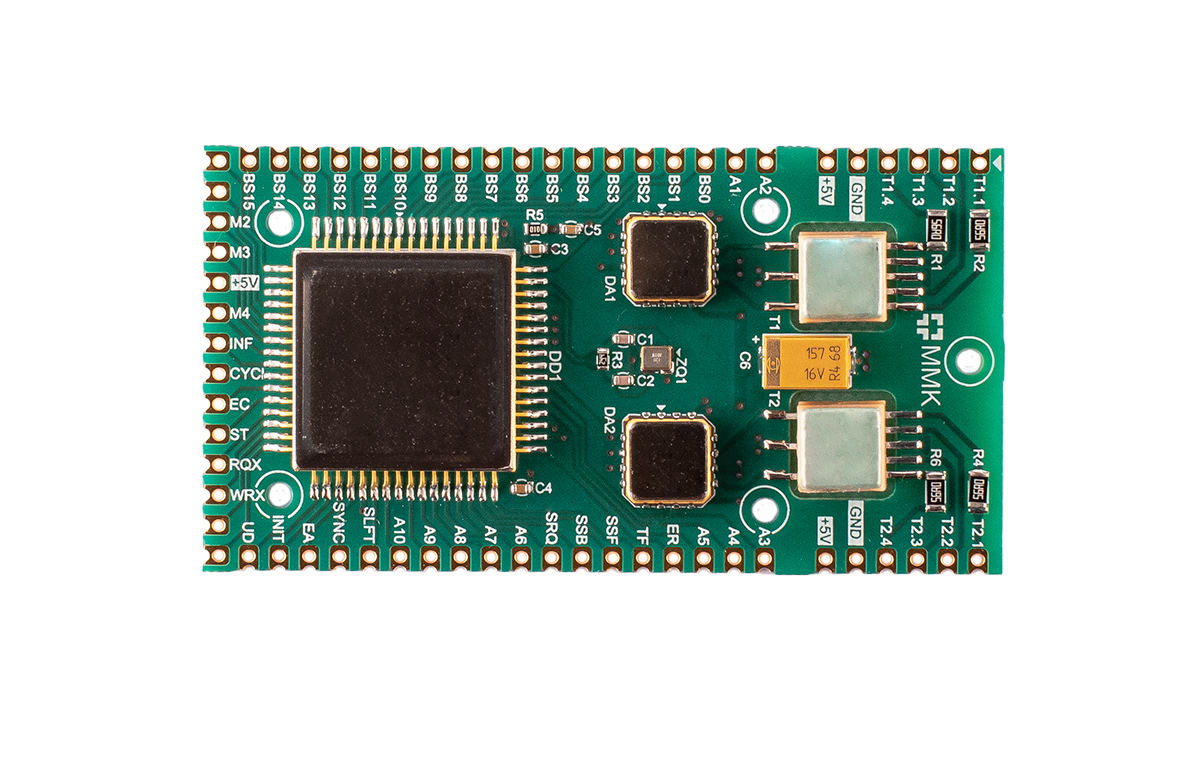

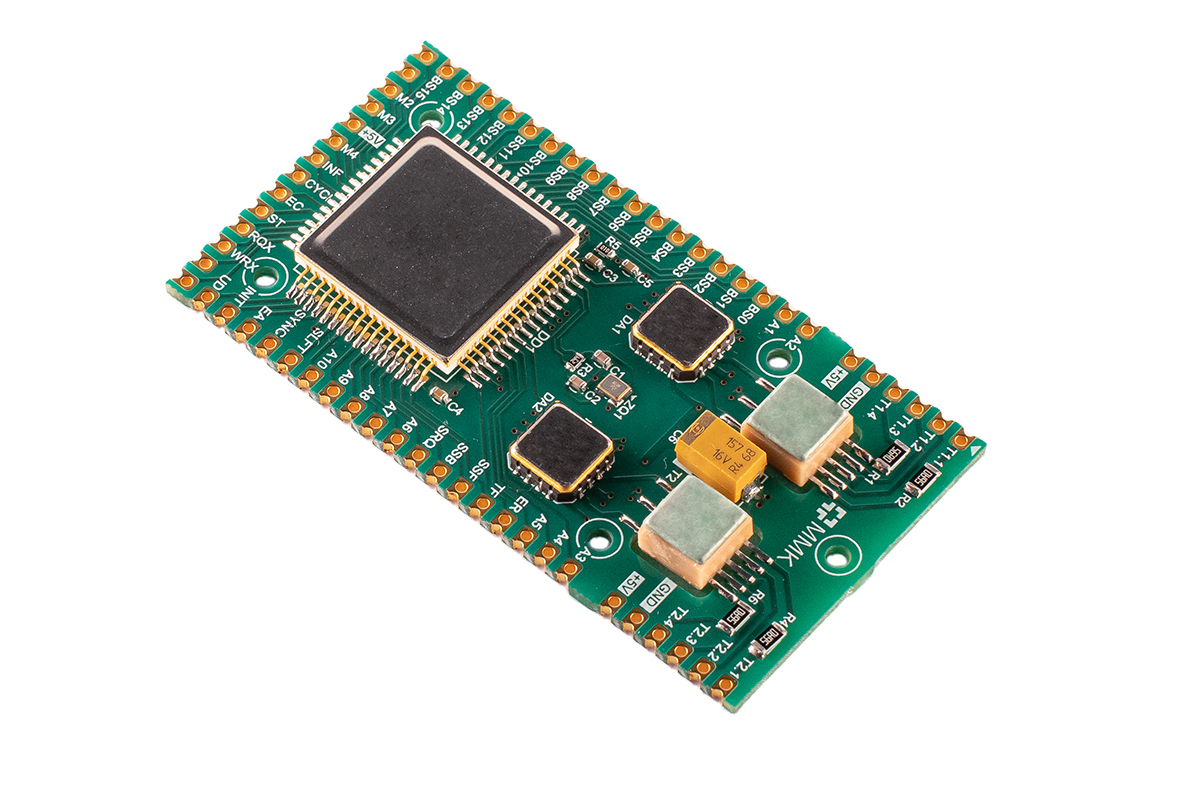

Предприятием выпускается двухканальный модуль мультиплексного канала — 1 - А - оконечное устройство МКИО по ГОСТ 52070 со встроенным контроллером протокола с параллельной шиной данных, приемопередатчиками, трансформаторами.
При использовании данного модуля пользователь избавляется от необходимости закупать компоненты, необходимые для подключения к МКИО, у различных поставщиков.
Данный модуль, подключенный к любому МК или ПЛИС, позволяет быстро освоить работу с МКИО, которая будет заключаться в работе с массивами данных, которые необходимо отправить или принять по параллельном порту, функции соблюдения протокола выполняет микросхема-контроллер.
Техническое описание на модули ММК-1-А, ММК-10-А.
Все выводы модуля расположены на дюймовой сетке, что упрощает процесс подключения модуля к универсальным отладочным платам. Монтаж в аппаратуре может осуществляться следующими способами:
1. Установкой на латунные или виниловые стойки через 5 отверстий на модуле с пайкой выводов проводами типа МГТФ.
2. Пайкой через PLS-разъемы.

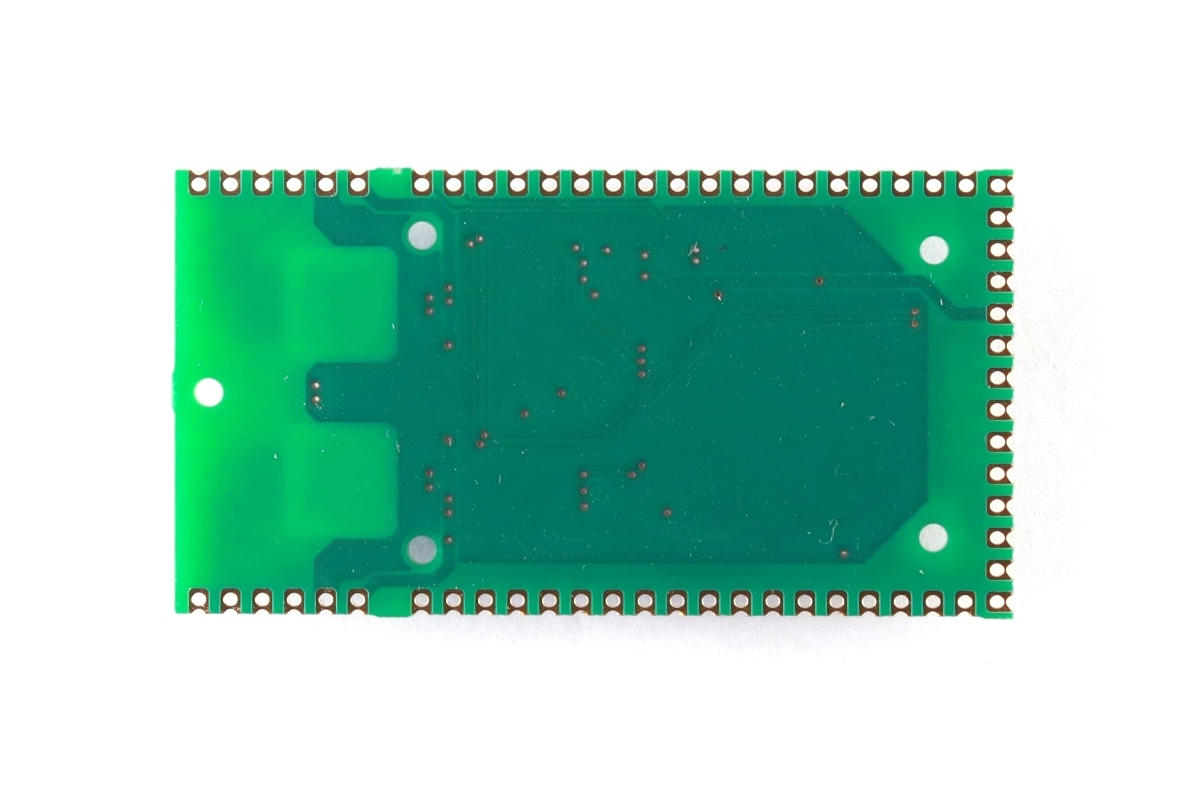

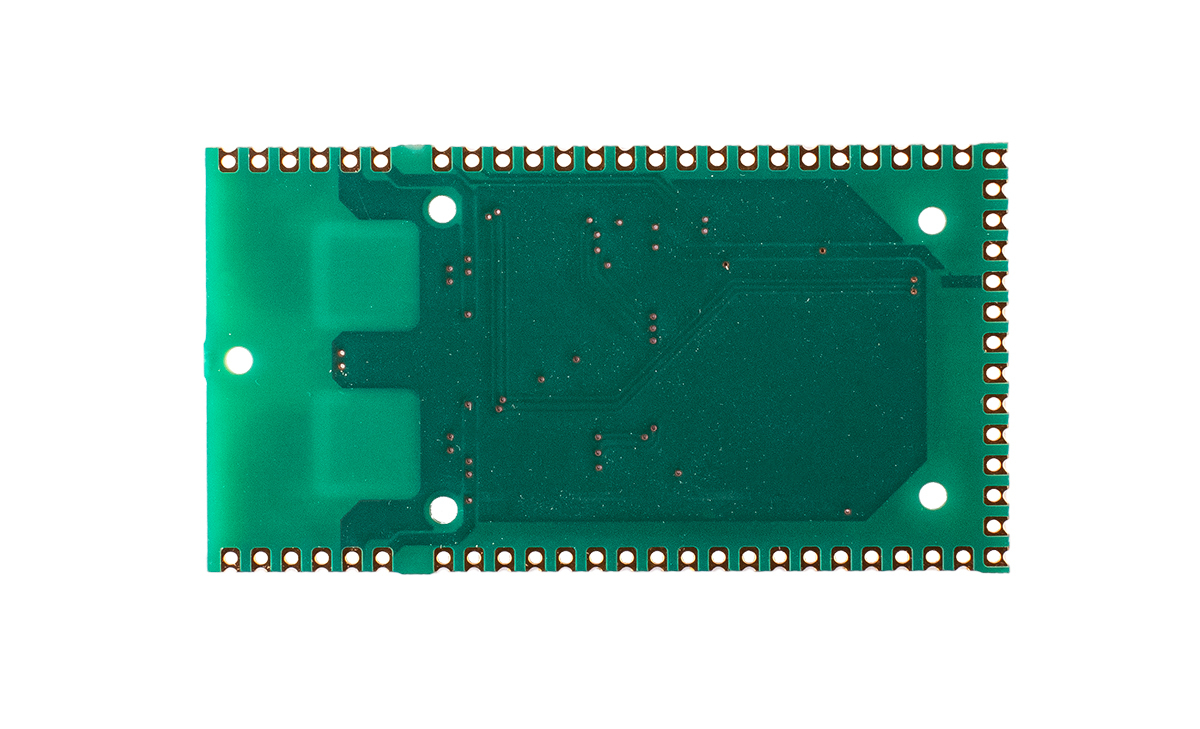

3. Поверхностным монтажом (SMD), благодаря наличию металлизированных контактных площадок на плоскости основания модуля.
Доступен для скачивания компонент ММК для программы Altium Designer в формате интегрированной библиотеки. Файл содержит схемное изображение (УГО) и топологическое посадочное место с трехмерными моделями. Доступна также step-модель.
В 2025 году выпущена компактная версия данного модуля под наименованием ММК-10.
Примеры программного кода С++ (STM32CubeIDE) для работы с модулем можно получить после его приобретения.
По состоянию на 27.10.2025 в наличии 2 шт.
