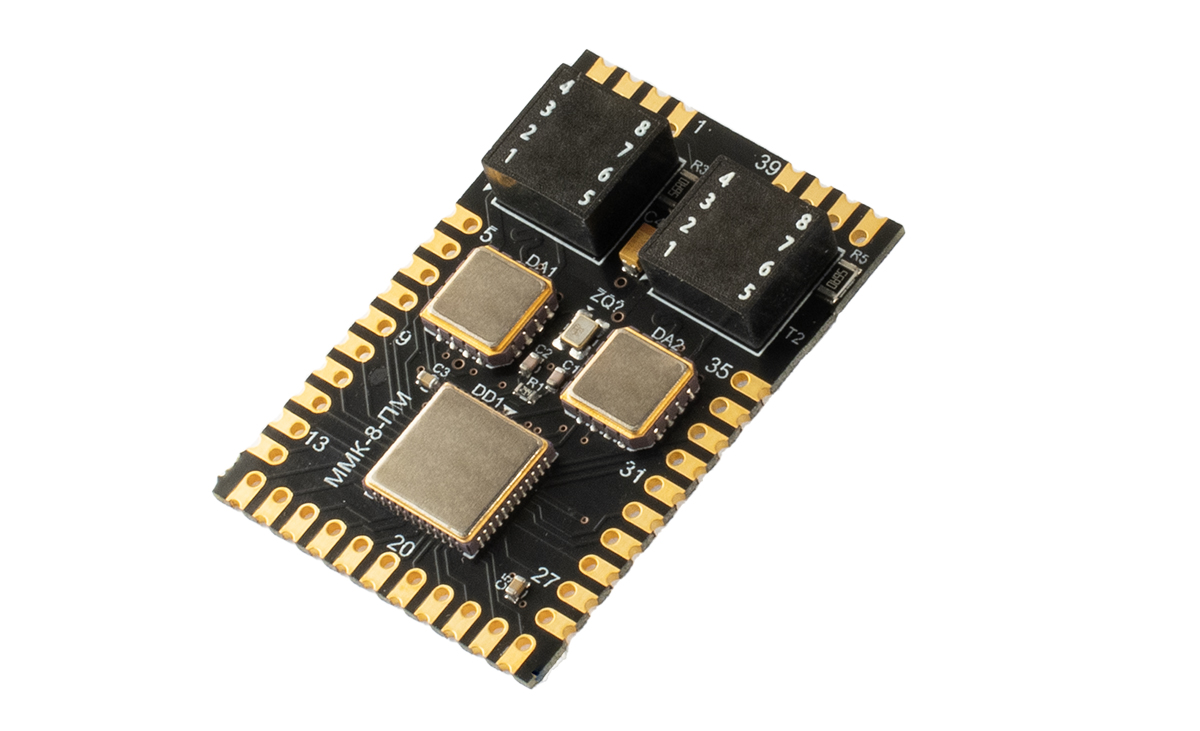

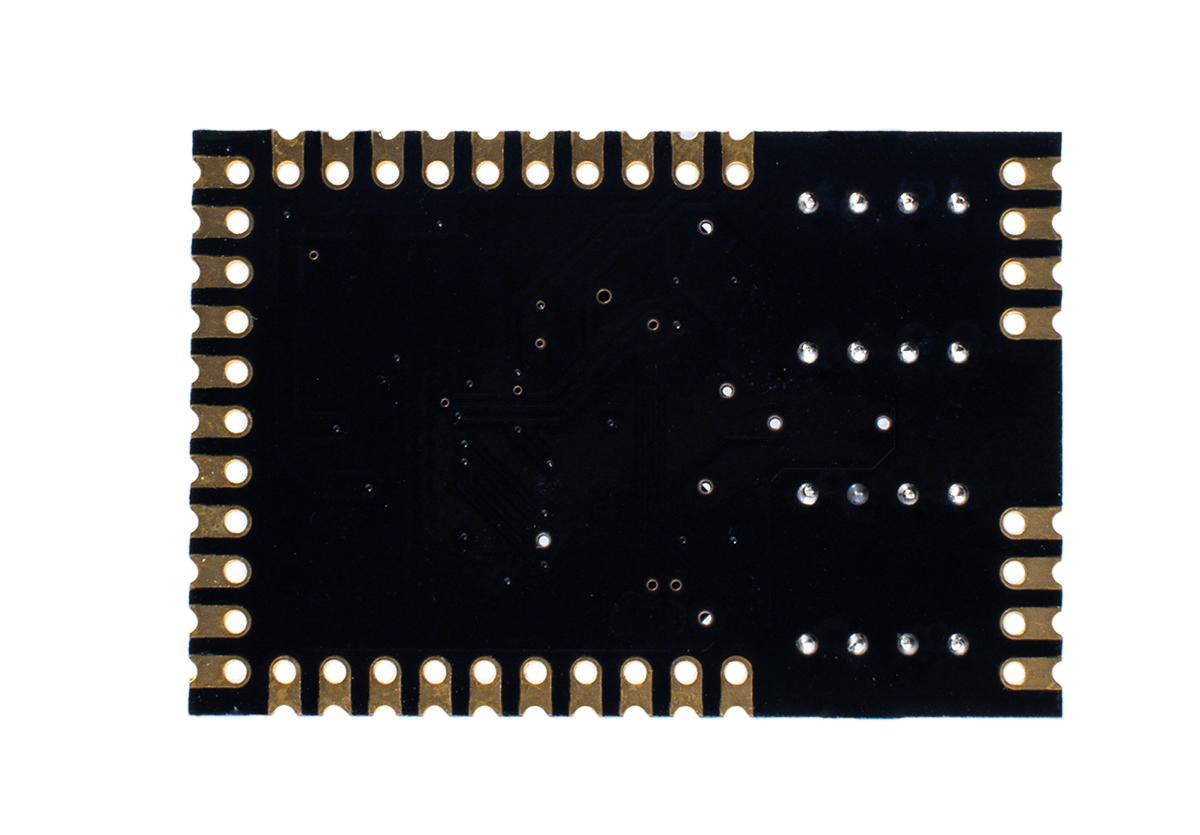

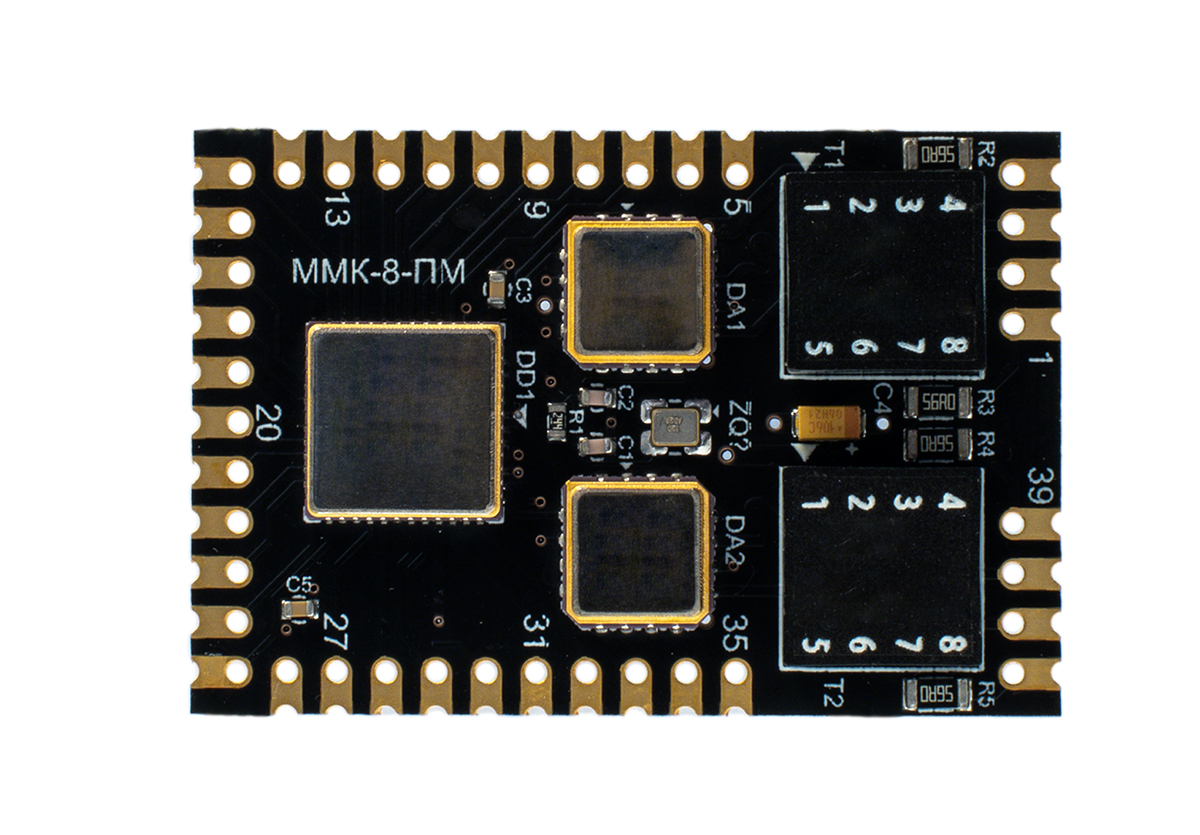

Предприятием выпускается двухканальный модуль мультиплексного канала — 8 - ПМ - оконечное устройство МКИО по ГОСТ 52070 со встроенным контроллером протокола, приемопередатчиками, трансформаторами.
При использовании данного модуля пользователь избавляется от необходимости закупать компоненты, необходимые для подключения к МКИО, у различных поставщиков.
Данный модуль, подключенный к любому МК или ПЛИС, позволяет быстро освоить работу с МКИО, которая будет заключаться в работе с массивами данных, которые необходимо отправить или принять по SPI, функции соблюдения протокола выполняет микросхема-контроллер.
Техническое описание на модули ММК-7-А, ММК-8-А, ММК-8-ПМ, ММК-8-С, ММК-8-С-ПМ
Монтаж в аппаратуре может осуществляться следующими способами:
1. Пайкой через PLS-разъемы.
2. Поверхностным монтажом через печь оплавления припоя (SMT) при температуре на плате не выше 225 °C и времени пика не более 90с.
Доступен для скачивания компонент ММК-8-ПМ для программы Altium Designer в формате интегрированной библиотеки. Файл содержит схемное изображение (УГО) и топологическое посадочное место с трехмерными моделями. Доступна также step-модель.
Примеры программного кода С++ (STM32CubeIDE) и для Quartus Prime (ядро NIOS) для работы с модулем можно получить после его приобретения.
По состоянию на 02.03.2026 в наличии 2 шт.
