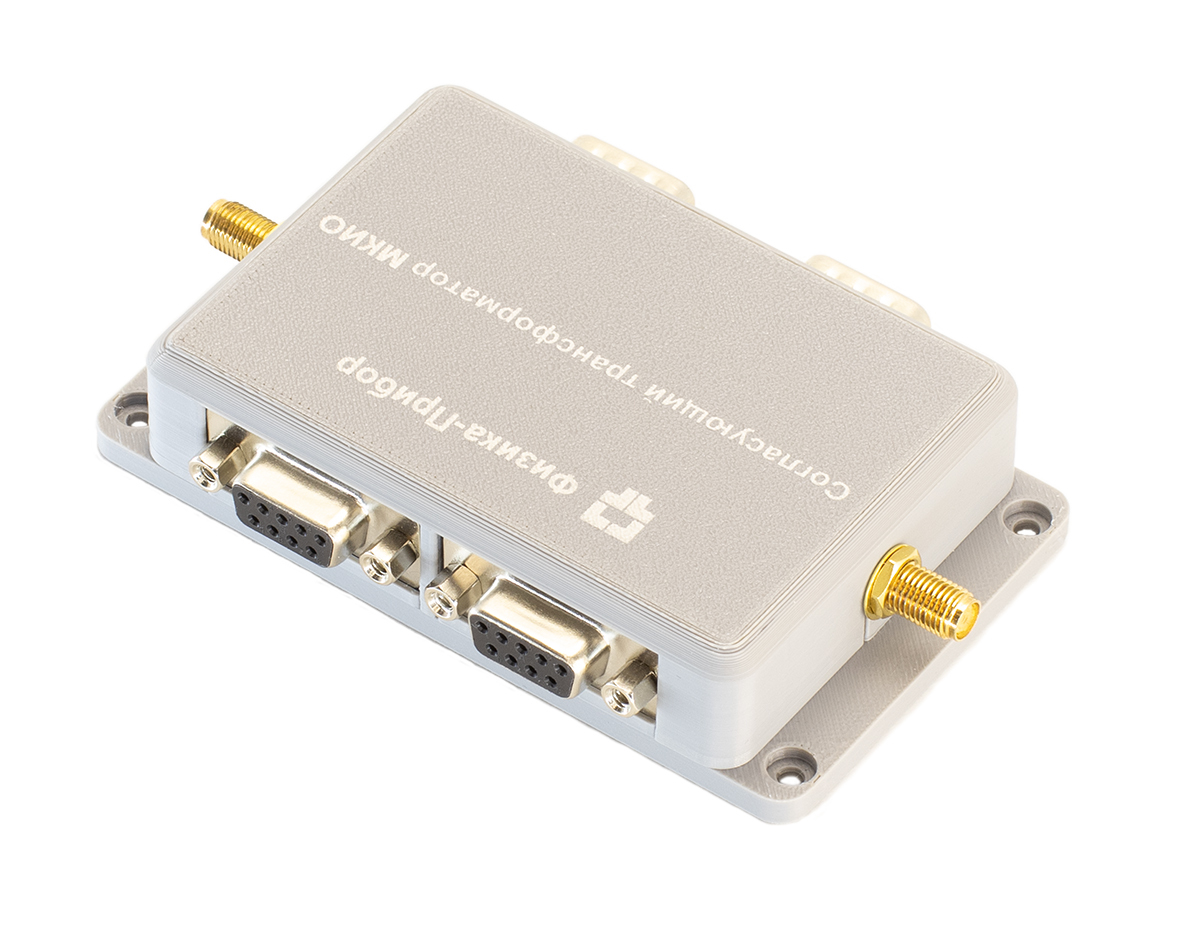

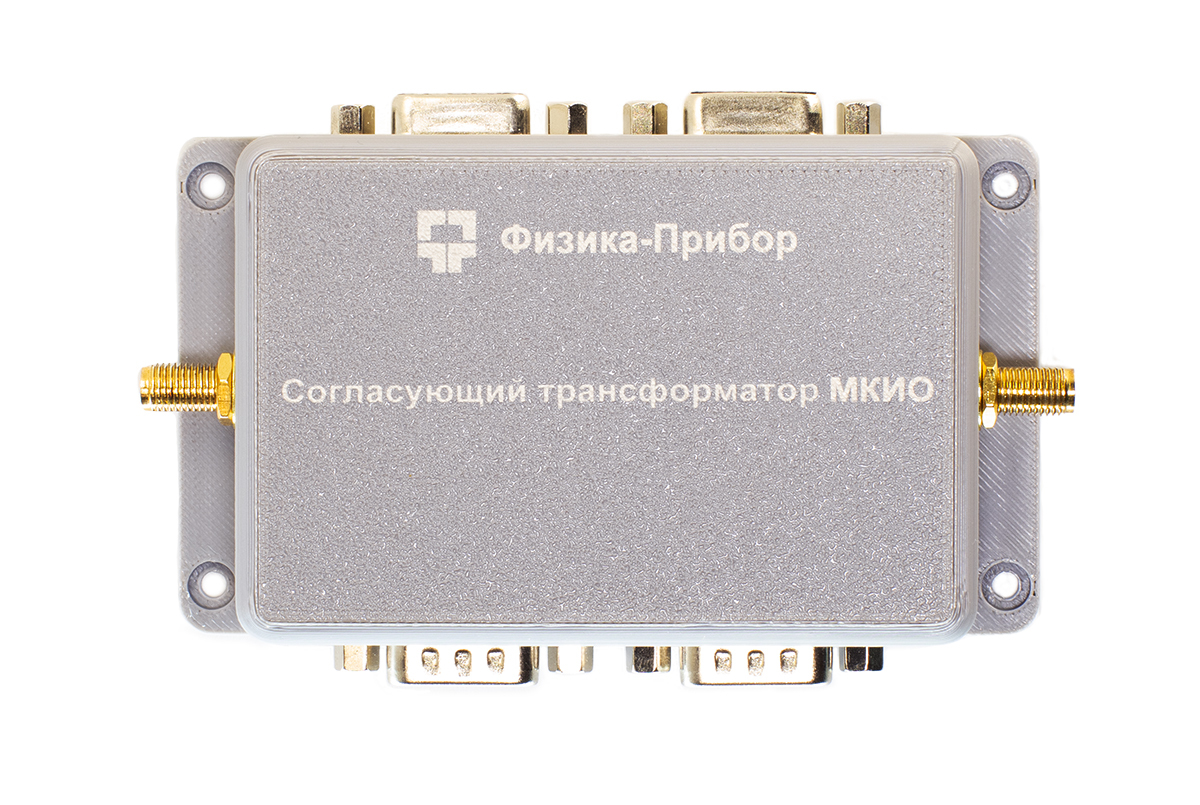

Плата предназначена для подключения к магистрали МКИО с использованием согласующего трансформатора по основному каналу. На плате установлены защитные резисторы 56 Ом и терминаторы 75 Ом, которые подключаются джамперами. В качестве импульсных трансформаторов используются ТС2-1.

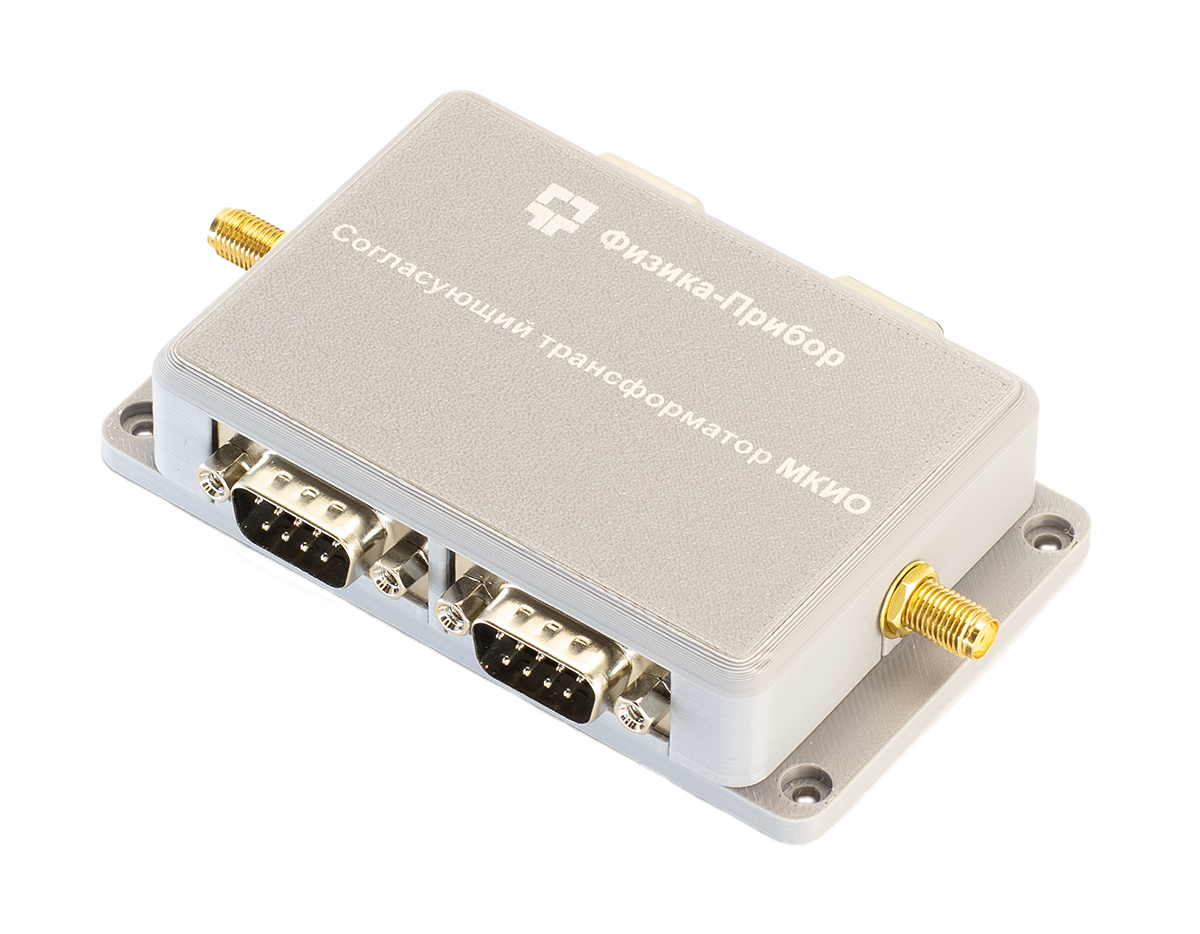

Плату можно использовать для трансформаторного подключения к шине МКИО по основному каналу. Для подключения ответвителей используются разъемы J1 и J3 (тип DB9-M), для подключения шины разъемы J2 и J4 (тип DB9-F). Терминаторы 75 Ом подключаются через джамперы JP1 и JP2, если это требуется для имитации сопротивления шины. Джамперы JP3 и JP4 используются для замыкания сигналов разъемов J2 и J4.
Паспорт согласующий трансформатор МКИО

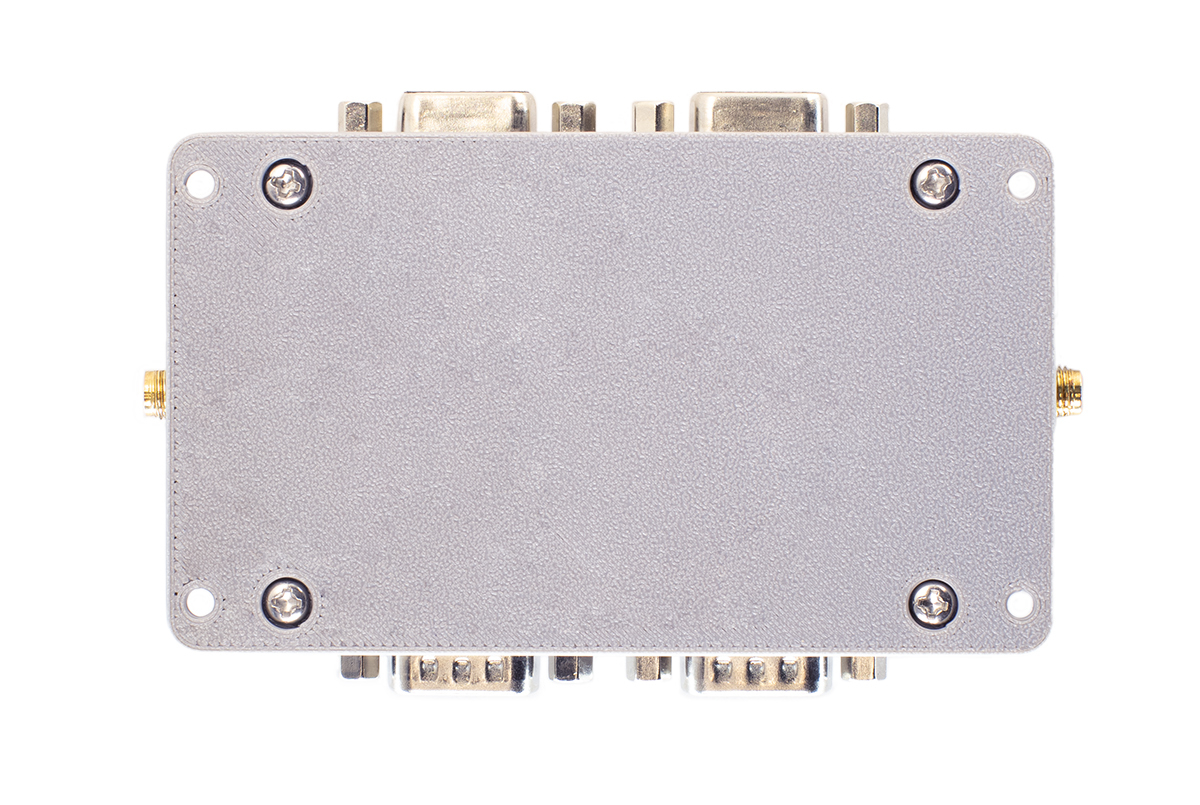

Плата совместима с Модулем сопряжения USB-МКИО-291 всех версий по типу разъемов и цоколевке. Поставляется в пластиковом корпусе с крепежными элементами.
По состоянию на 18.09.2025 в наличии 4 шт.
