Кабель для МКИО ИРВЖ.685611.011 изготовлен из четырех витых пар КВСФМ-75, снабжен двумя одинаковыми разъемами DB-9M и удобными алюминиевыми кожухами для разъемов фирмы Amphenol (CONEC), цоколевка разъемов одинаковая. Назначение выводов в соответствии с таблицей.

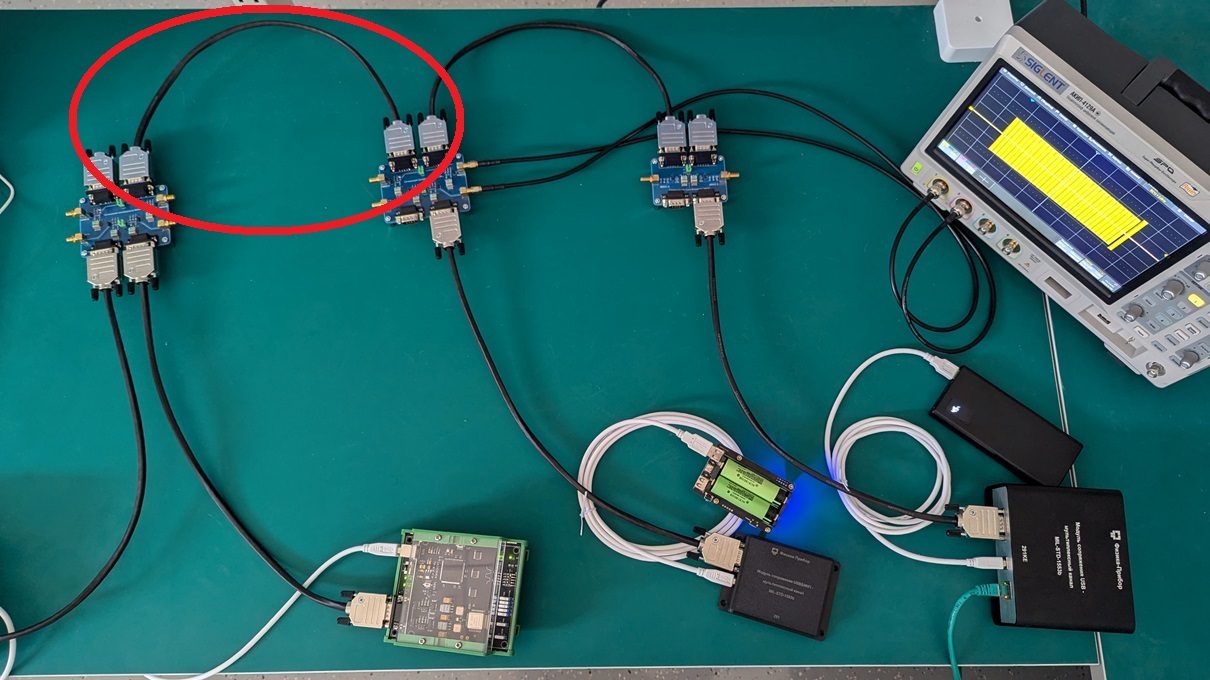

Кабель используется для соединения нескольких плат Согласующего трансформатора друг с другом. Изготавливается произвольной длины по желанию потребителя.
Видео про организацию мультиплексного канала с трансформаторным подключением абонентов (452 МБ).
|
Контакт разъема DB-9 |
Обозначение |
Назначение вывода |
|
1 |
T2_8 |
Отрицательный вывод для непосредственного подключения канала 2 |
|
2 |
T2_7 |
Отрицательный вывод для трансформаторного подключения канала 2 |
|
3 |
shield |
Экран кабеля |
|
4 |
T2_5 |
Положительный вывод для трансформаторного подключения канала 2 |
|
5 |
T2_4 |
Положительный вывод для непосредственного подключения канала 2 |
|
6 |
T1_8 |
Отрицательный вывод для непосредственного подключения канала 1 |
|
7 |
T1_7 |
Отрицательный вывод для трансформаторного подключения канала 1 |
|
8 |
T1_5 |
Положительный вывод для трансформаторного подключения канала 1 |
|
9 |
T1_4 |
Положительный вывод для непосредственного подключения канала 1 |
