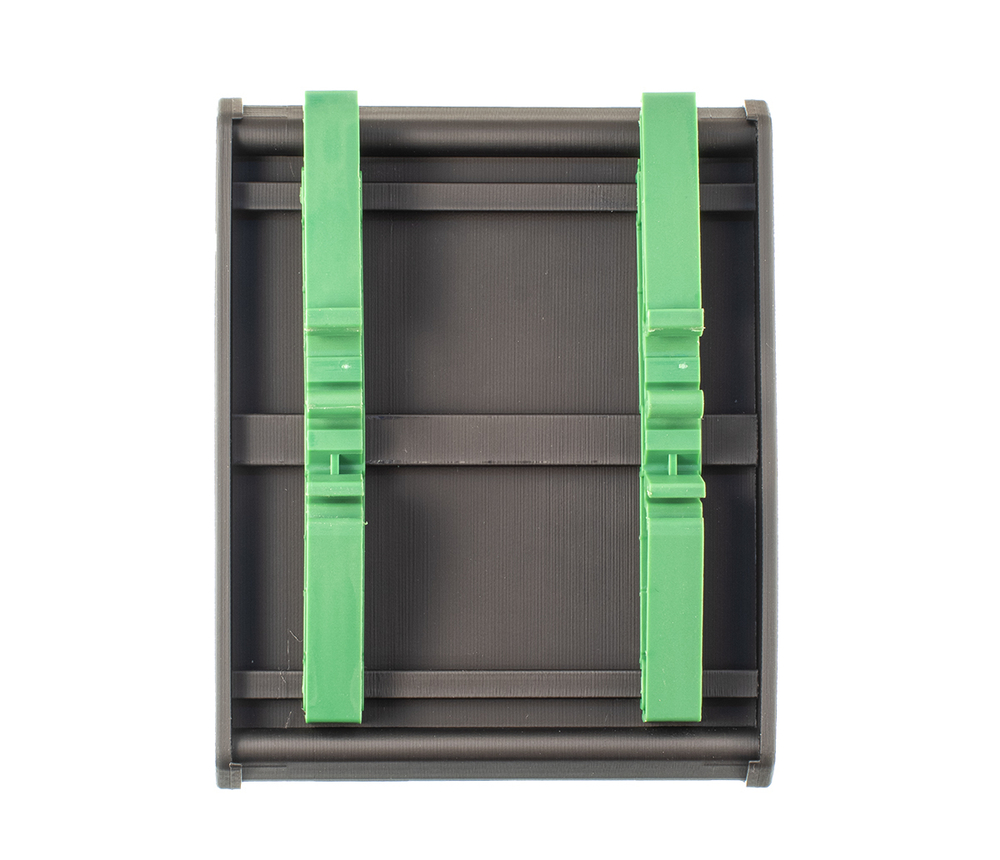

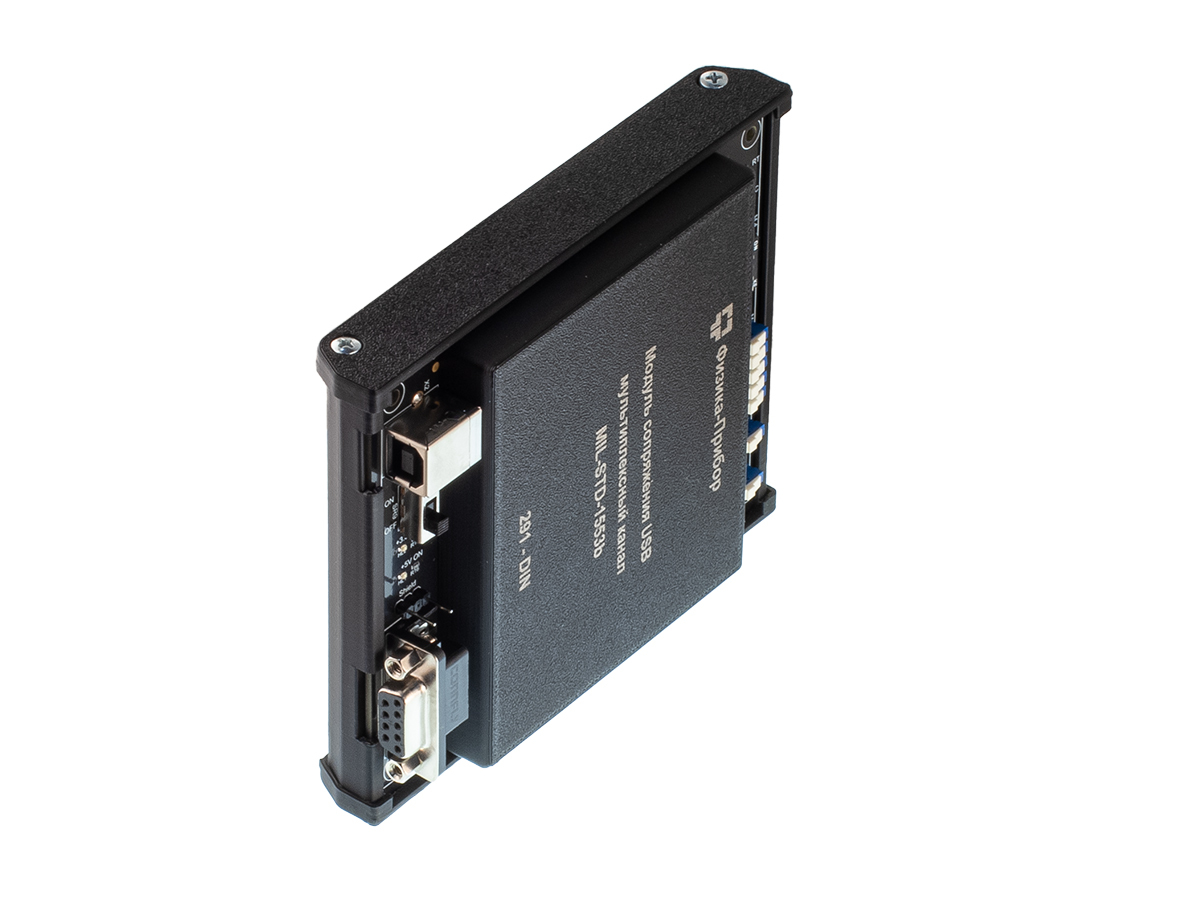

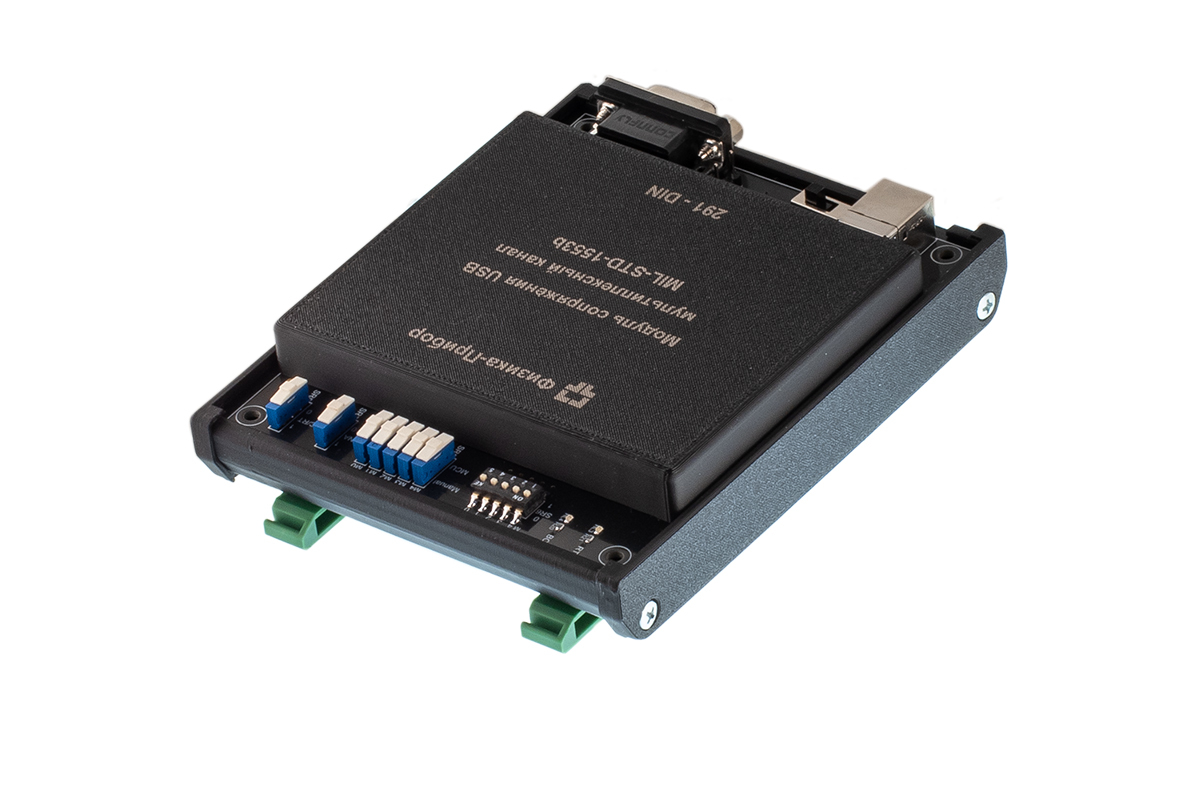

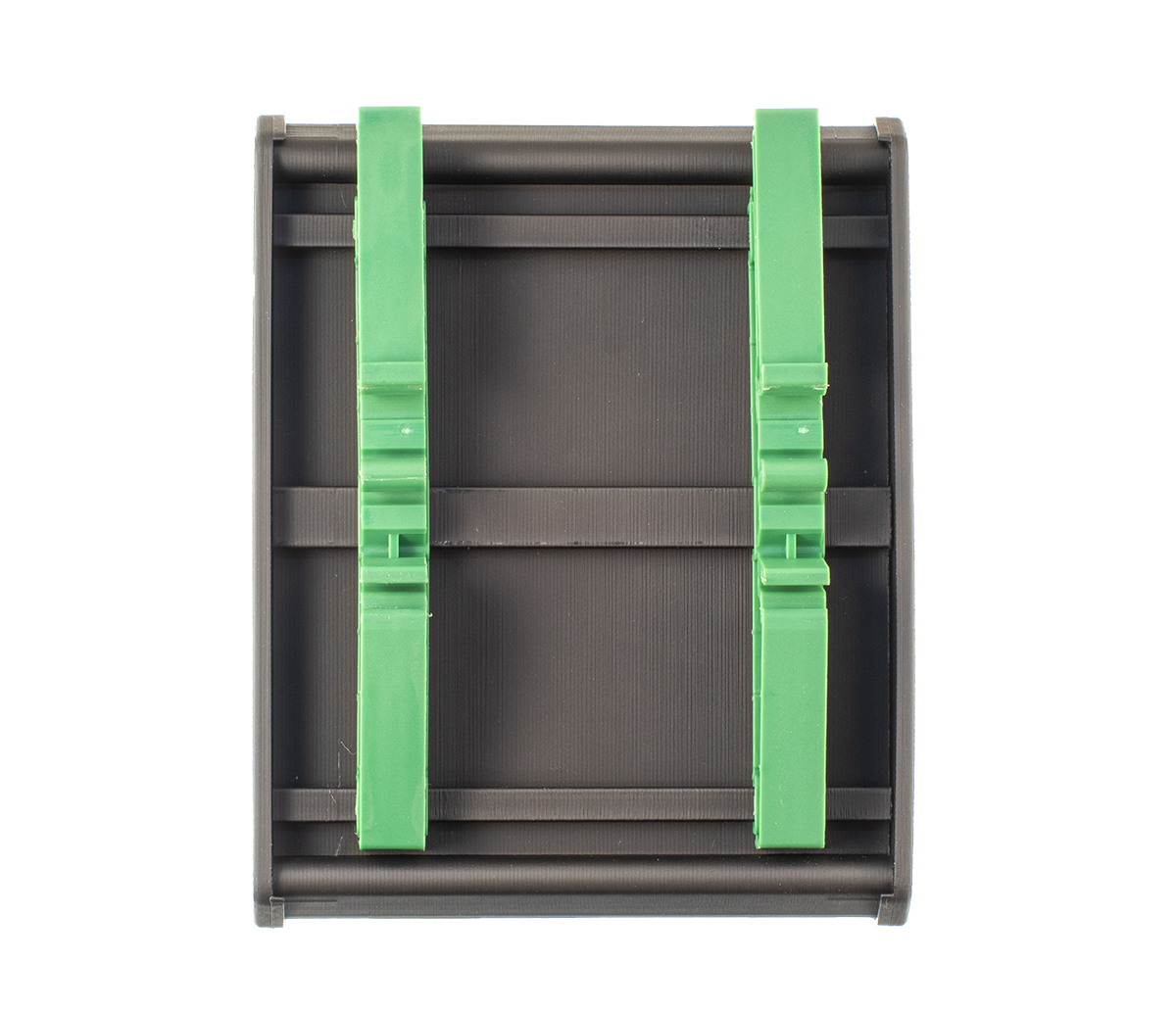

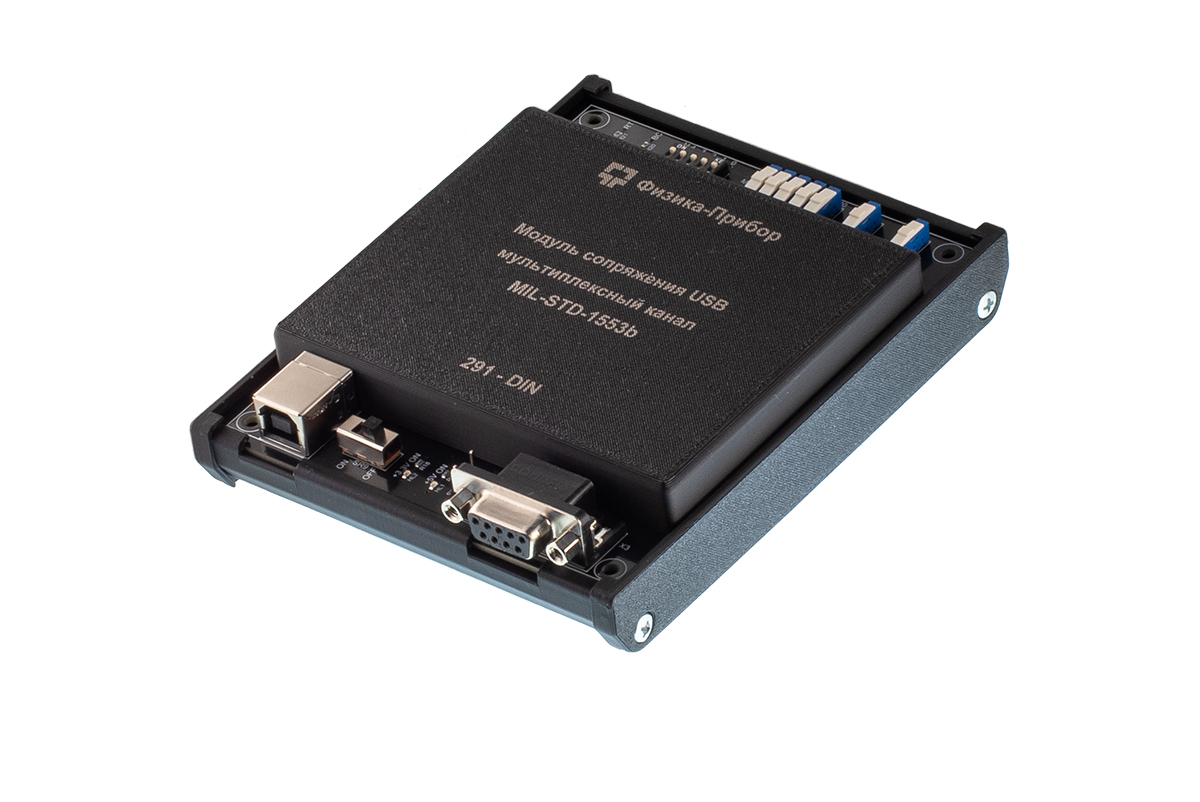

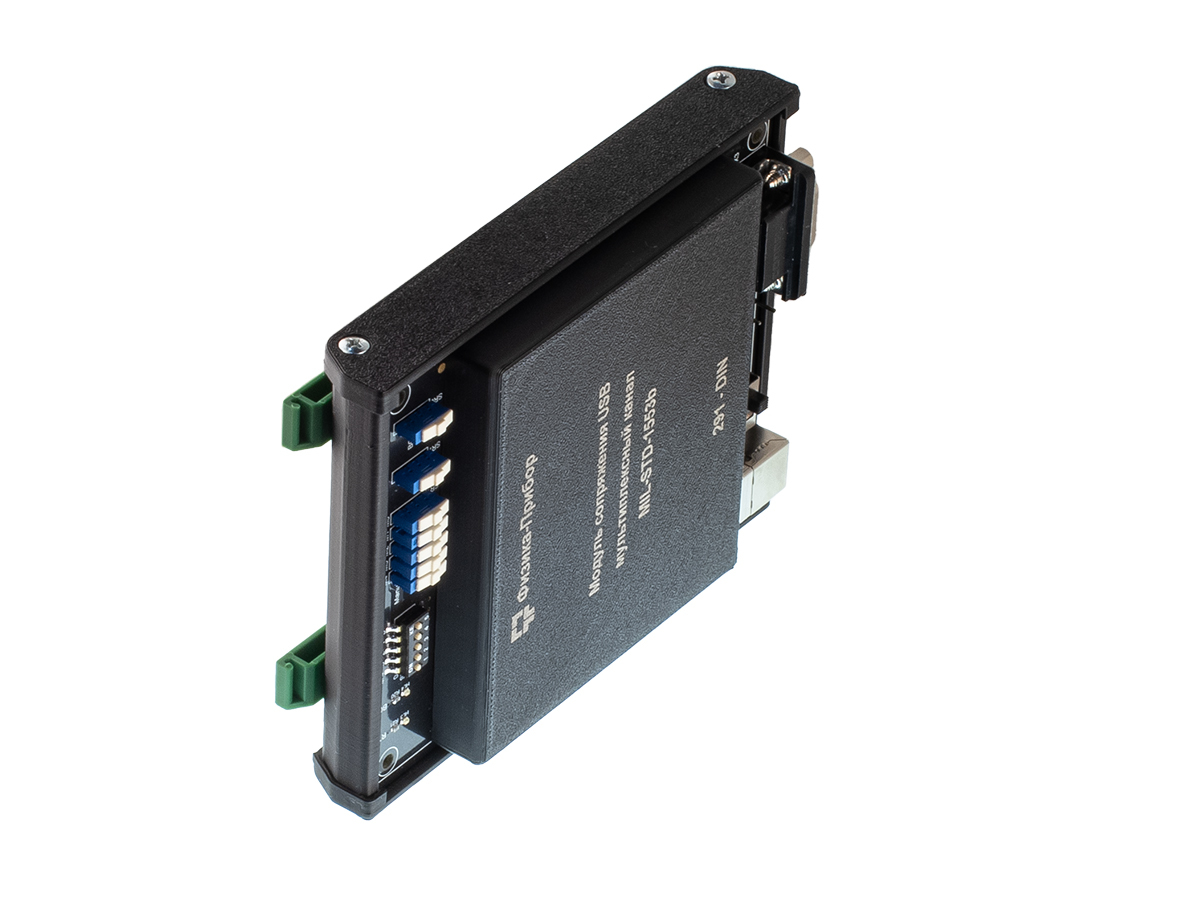

Тот же хорошо зарекомендовавший себя у потребителей Модуль сопряжения USB с мультиплексным каналом в форм-факторе на DIN-рейку.

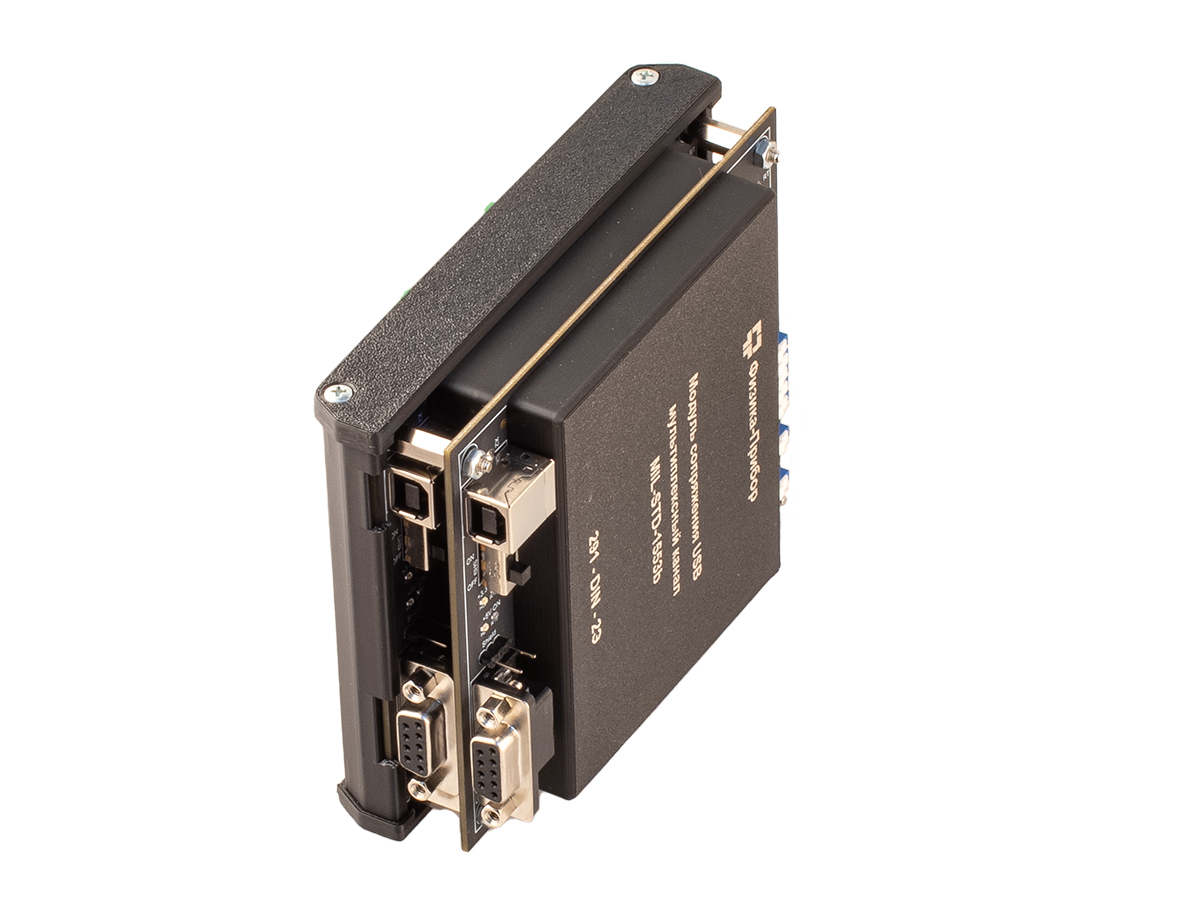

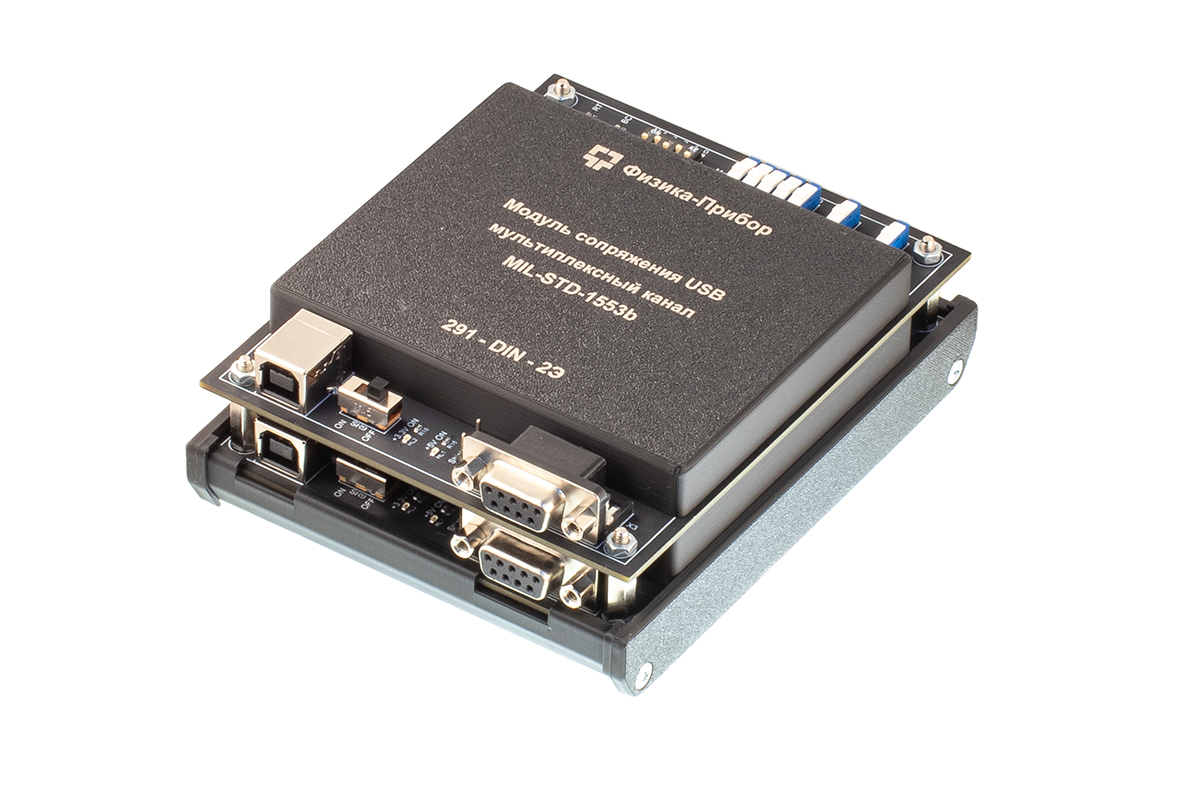

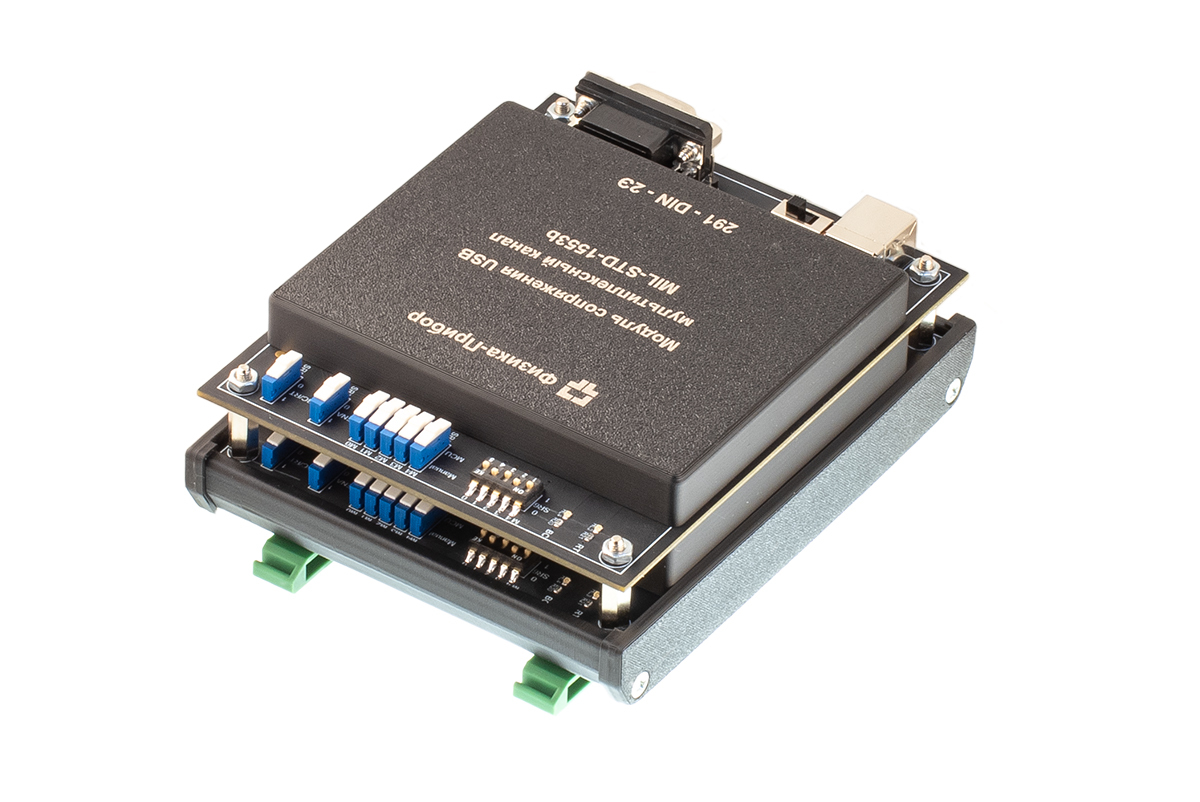

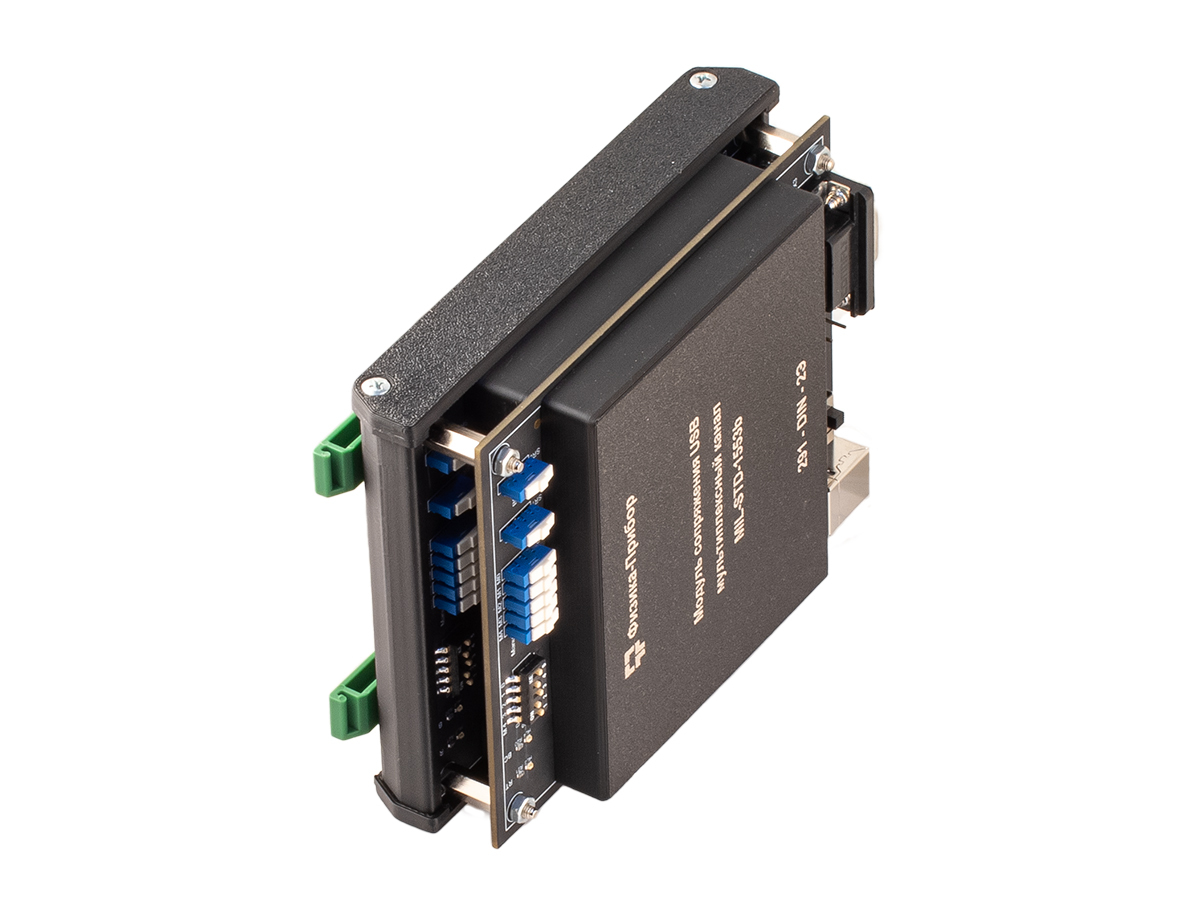

Модули можно наращивать в высоту, благодаря наличию крепежных отверстий и соответствующему расположению разъемов и органов управления платой.

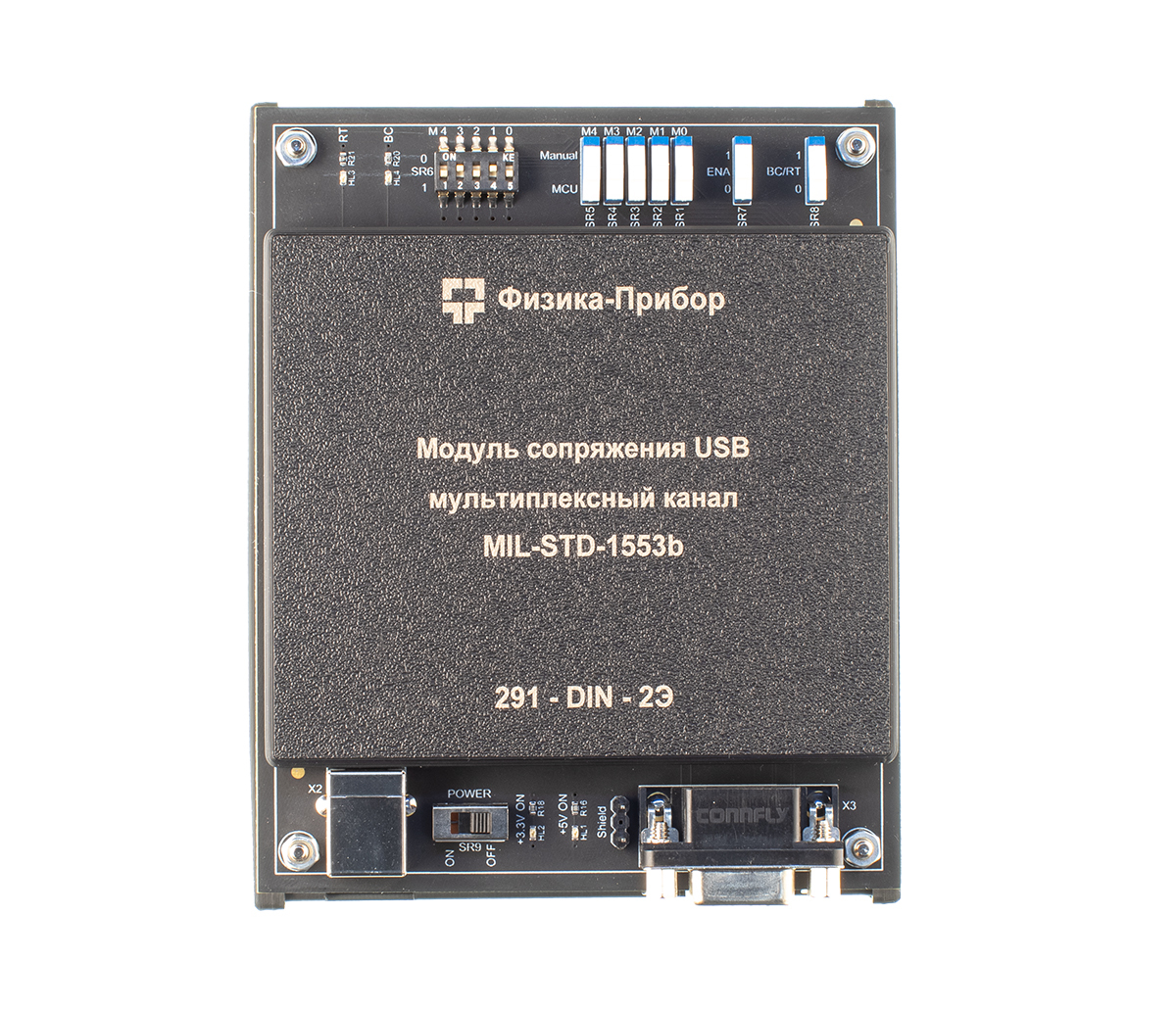

В комплекте с модулем поставляется программное обеспечение, позволяющее управлять работой сети МКИО через графический интерфейс. В соответствии с функциями микросхемы Н1582ВЖ3Б-0291 модуль может работать в сети в режиме контроллера шины (КШ) или оконечного устройства (ОУ).
Программа Терминал МКИО позволяет в удобном для пользователя виде отправлять команды управления, осуществлять обмены данными между КШ и ОУ, а также между различными ОУ согласно ГОСТ Р 52070. В программе предусмотрен пошаговый режим управления, с помощью которого можно запрограммировать и отладить работу вашего устройства в сети МКИО. Совместимость с ОС: программа поставляется, как в версии для Windows (тестировано на версиях 7, 10), так и в версии для Linux (тестировано на Ubuntu 20.04 и 22.04).
Техническое описание Модуля сопряжения USB-МКИО-291-DIN.
Установщик программного обеспечения Терминал МКИО (версия 2.3.6).
Исходники программы для работы через LabView.
Инструкция по работе с программным обеспечением Терминал МКИО.
Для случаев, когда пользователь хочет самостоятельно поработать с платой при помощи драйвера виртуального COM-порта, мы предоставляем Протокол обмена между Модулем сопряжения и ПК. Рекомендуемые параметры соединения: бит данных 8, без четности, стоп-бит один, частота 115 200 кбит/с. Пример программного кода для работы по описанному протоколу.

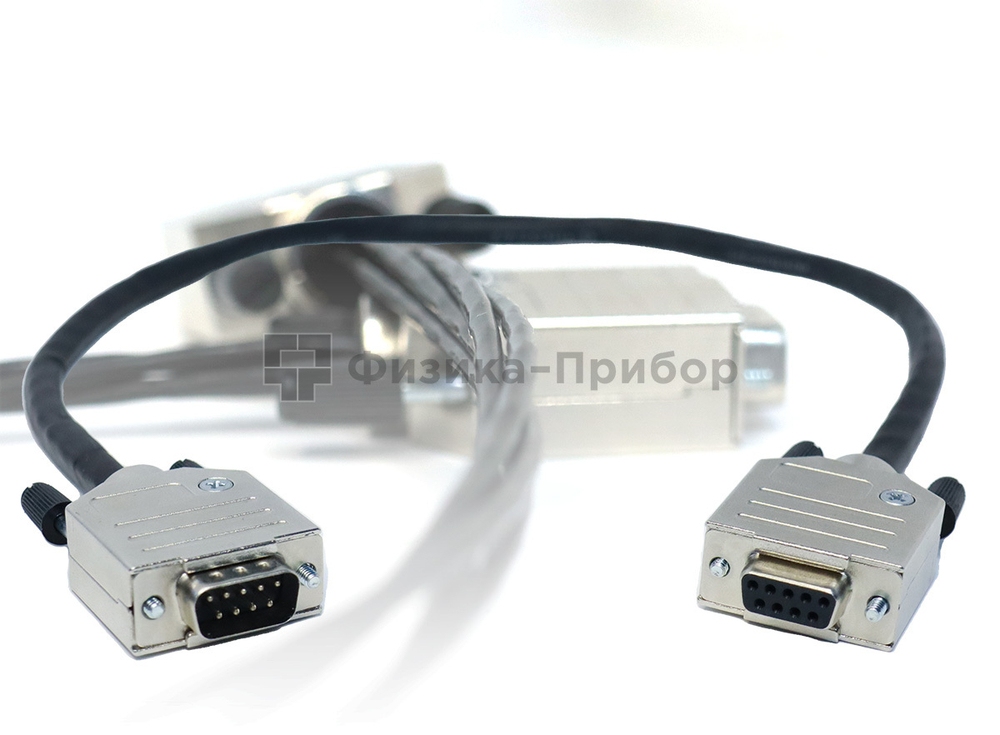

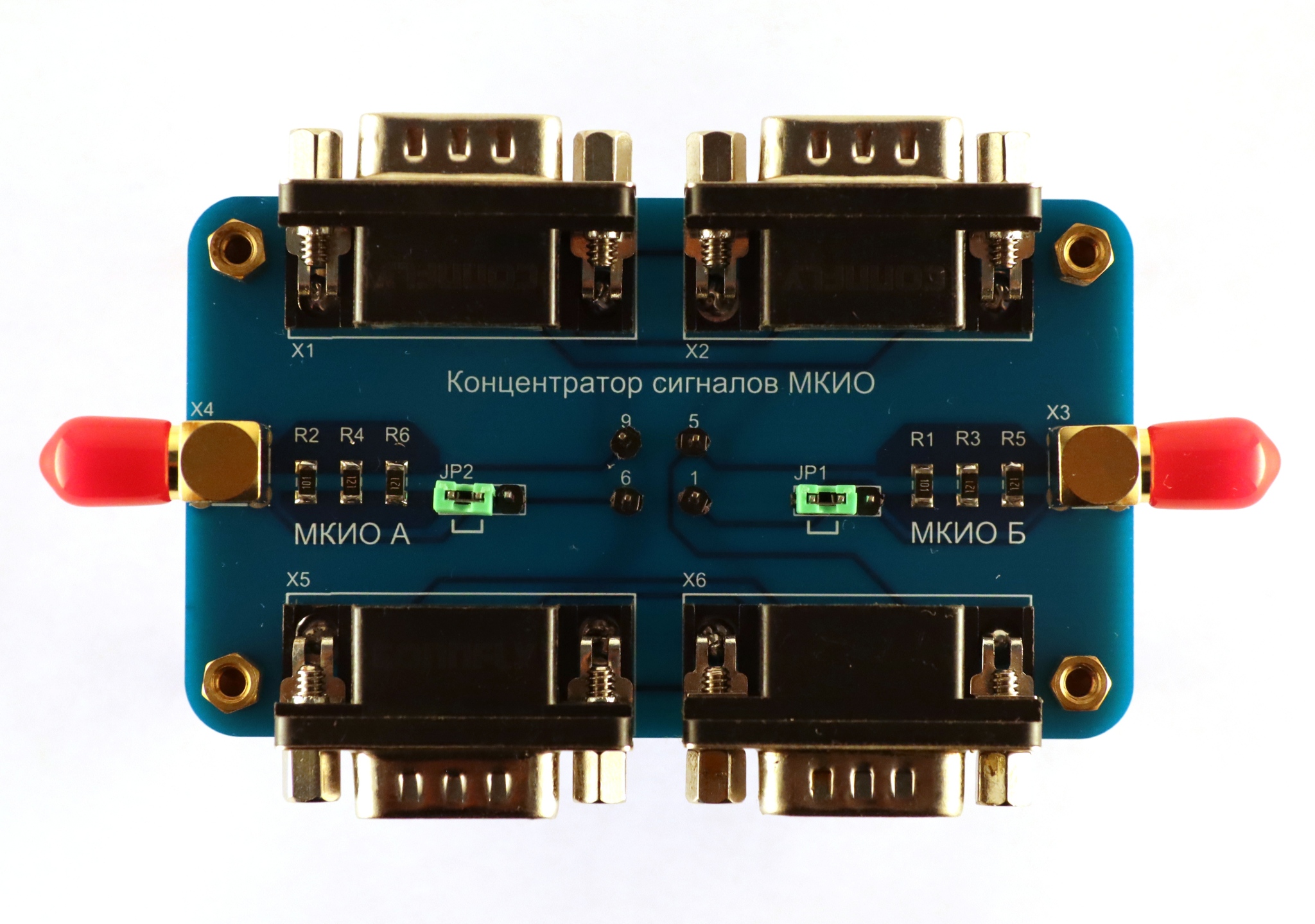

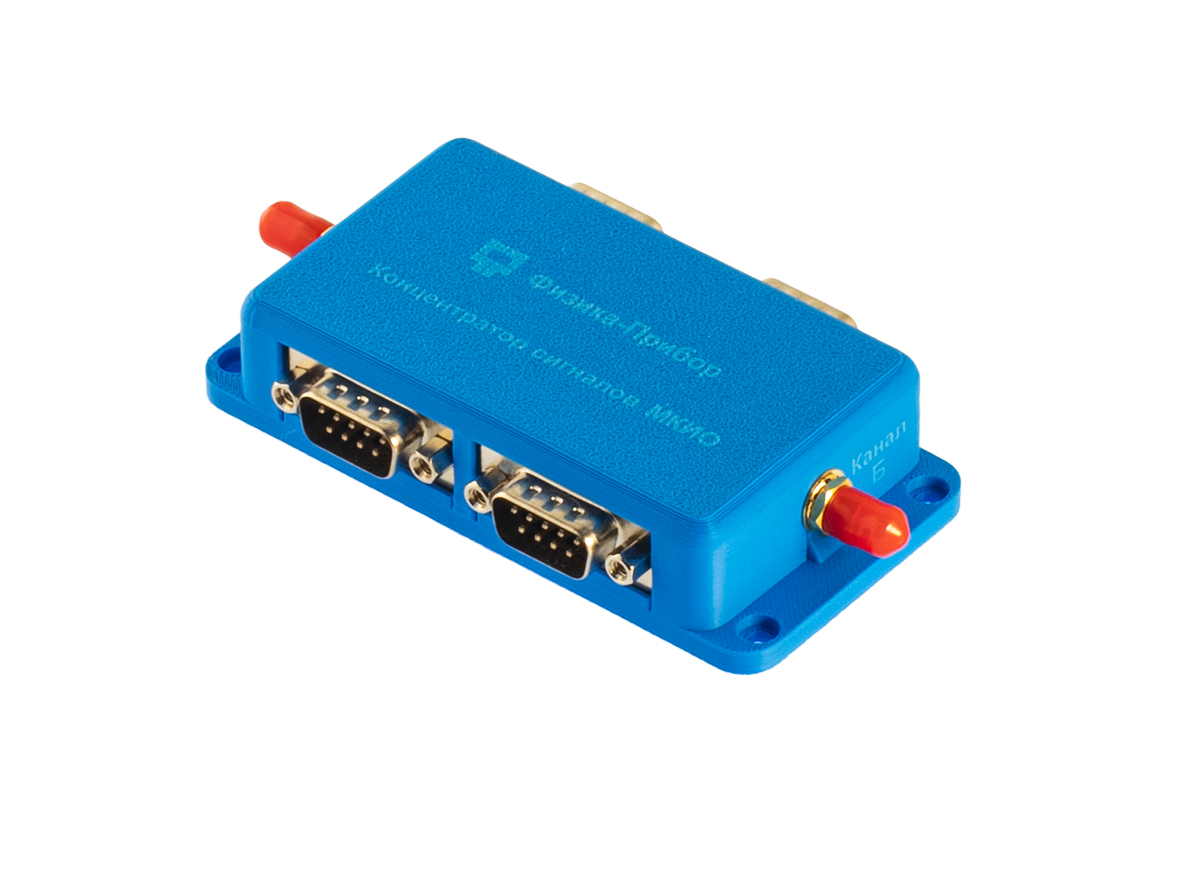

Специально для вашего удобства: при покупке каждого Модуля сопряжения - Концентратор сигналов МКИО, кабель для подключения Модуля сопряжения к концентратору сигналов с разъемами DB9M-DB9F, кабель SMA M - BNC M, кабель USB typeA - type B - в подарок!
