Выпускается модуль сопряжения USB с мультиплексным каналом (МКИО, МКПД) MIL-STD-1553b, который поддерживает работу в режиме контроллера шины и оконечного устройства.

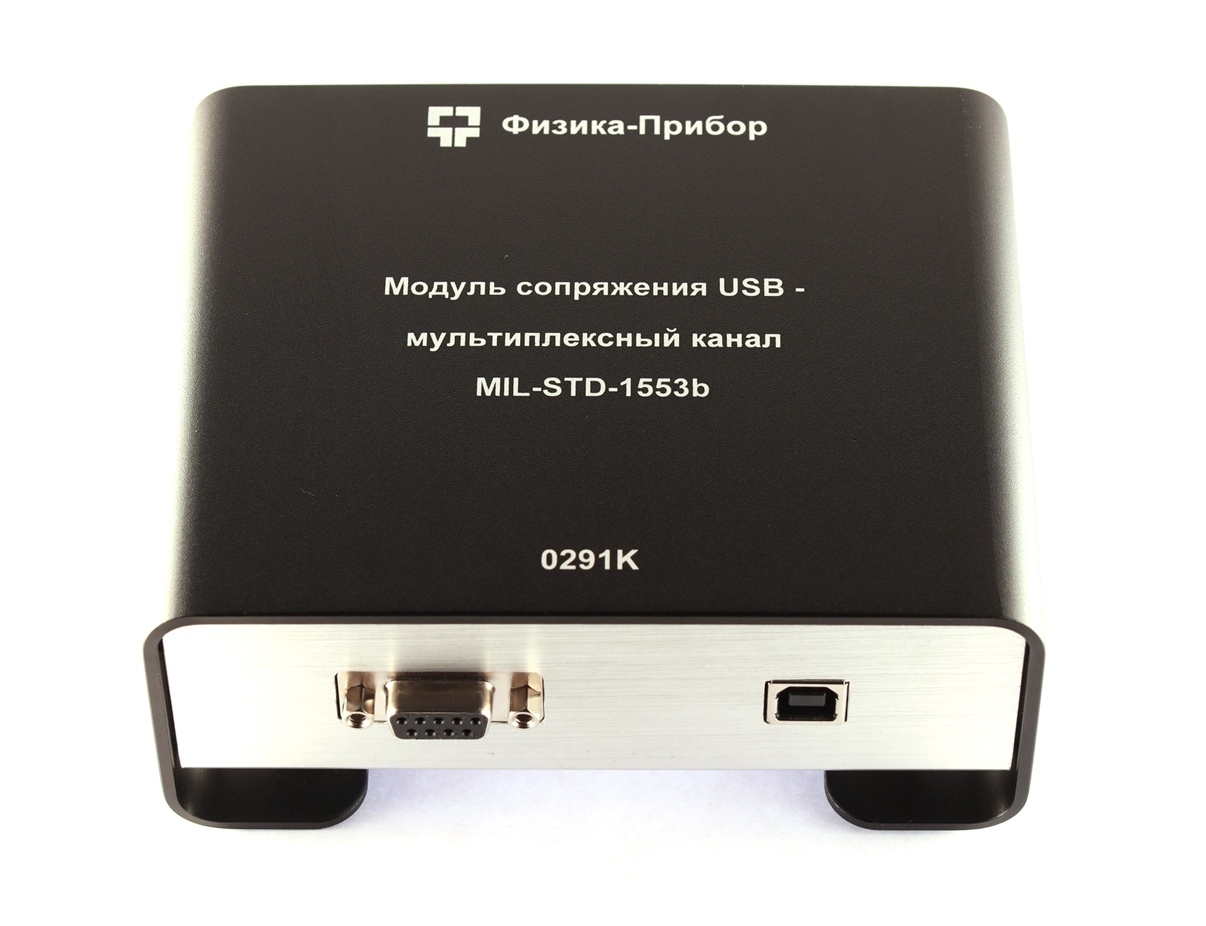

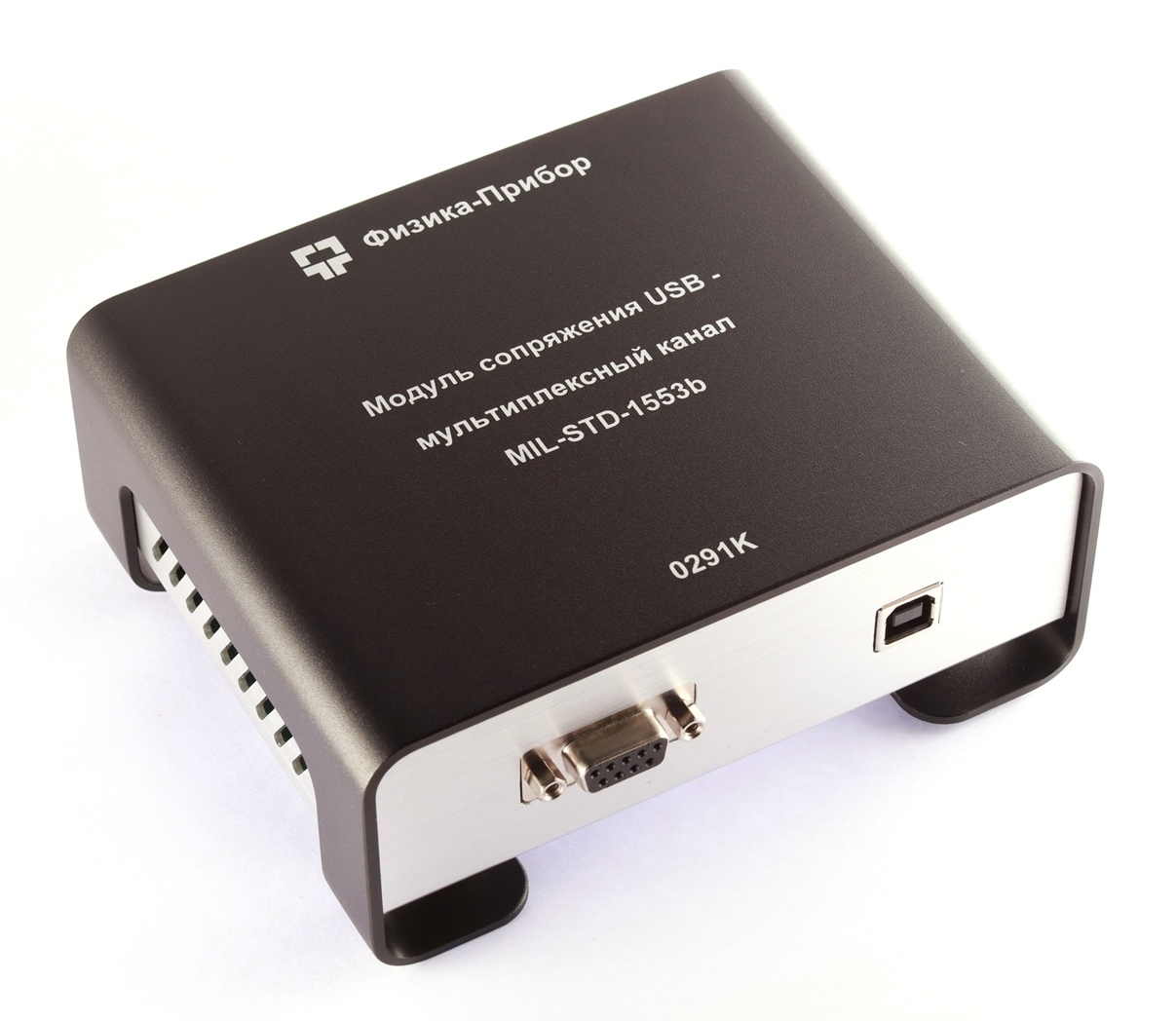

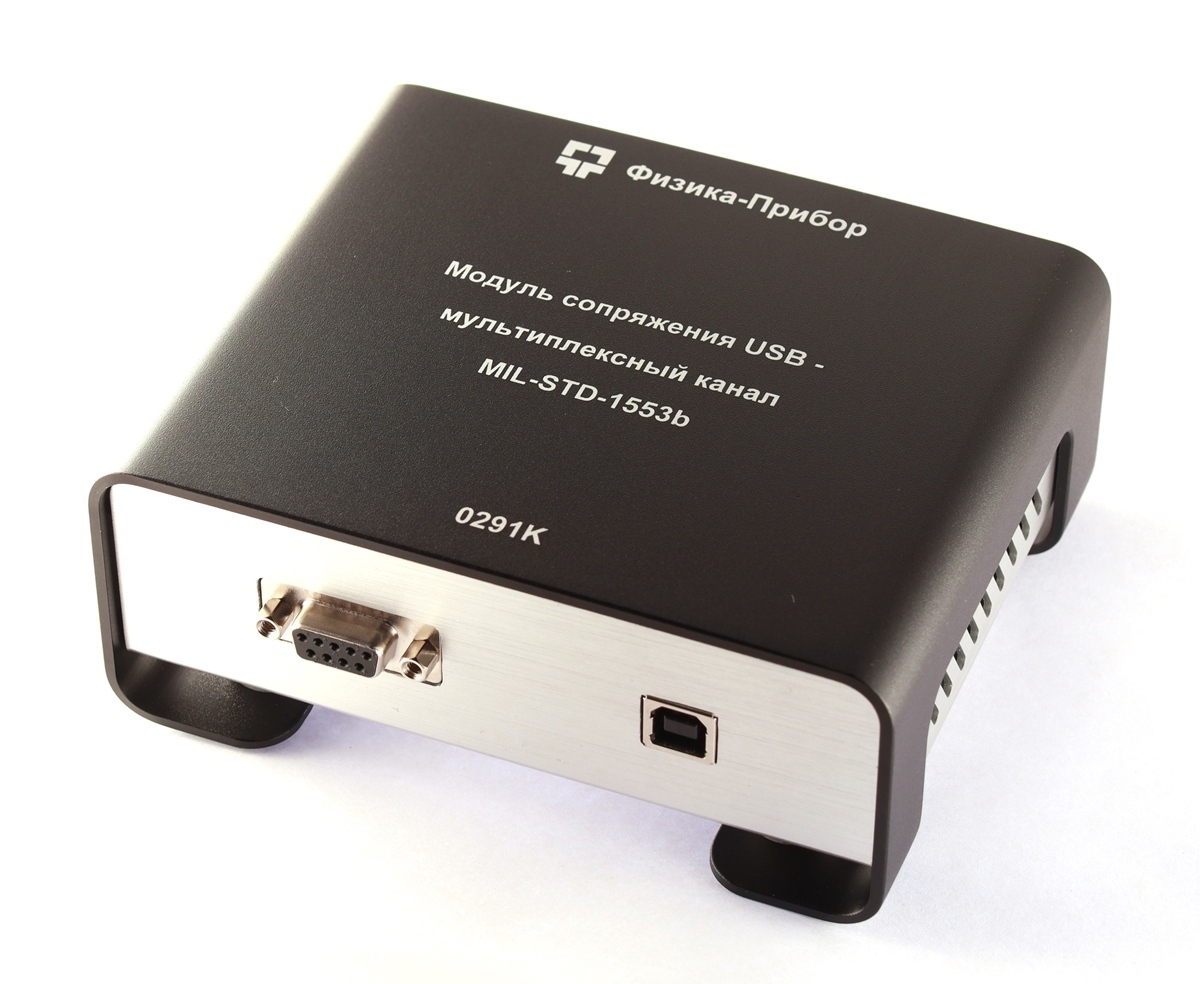

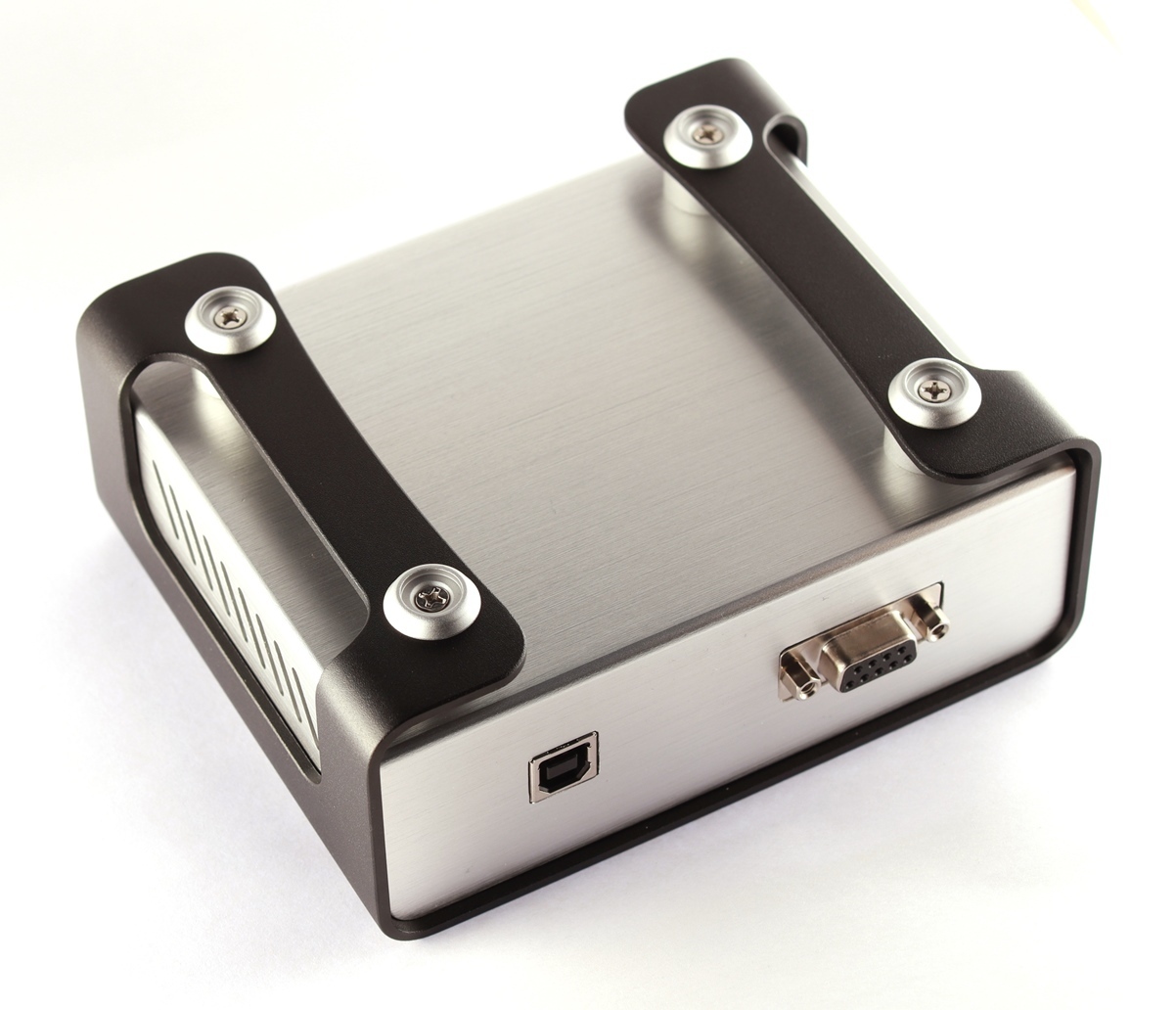

Модуль выполнен в алюминиевом корпусе, имеет 2 разъема: USB type B для подключения ПК и DB-9F для подключения линии МКИО. На разъем DB-9F выведены основной и резервный каналы в трансформаторном и непосредственном подключении. Управление адресом устройства в режиме ОУ - программное. Для удобного сопряжения своих устройств с данным модулем в комплекте поставляется переходной экранированный кабель и плата "Концентратор сигналов МКИО", через которую удобно совершать необходимую коммутацию сигналов. Для реализации трансформаторного подключения также выпускается плата, продающаяся отдельно.
В комплекте с модулем поставляется программное обеспечение "Терминал МКИО", позволяющее управлять работой сети МКИО через графический интерфейс.
Программа позволяет в удобном для пользователя виде отправлять команды управления, осуществлять обмены данными между КШ и ОУ, а также между различными ОУ согласно ГОСТ Р 52070. В программе предусмотрен пошаговый режим управления, с помощью которого можно запрограммировать и отладить работу вашего устройства в сети МКИО. Совместимость с ОС: программа поставляется, как в версии для Windows (тестировано на версиях 7, 10), так и в версии для Linux (тестировано на Ubuntu 20.04 и 22.04).
Техническое описание Модуля сопряжения USB-МКИО-291К.
Установщик программного обеспечения Терминал МКИО (версия 2.3.7 + Ethernet, Windows).
Исходники программы для работы через LabView.
Инструкция по работе с программным обеспечением Терминал МКИО.
Для случаев, когда пользователь хочет самостоятельно поработать с модулем при помощи драйвера виртуального COM-порта, мы предоставляем Протокол обмена между Модулем сопряжения и ПК. Рекомендуемые параметры соединения: бит данных 8, без четности, стоп-бит один, частота 115 200 кбит/с. Пример программного кода для работы по описанному протоколу.

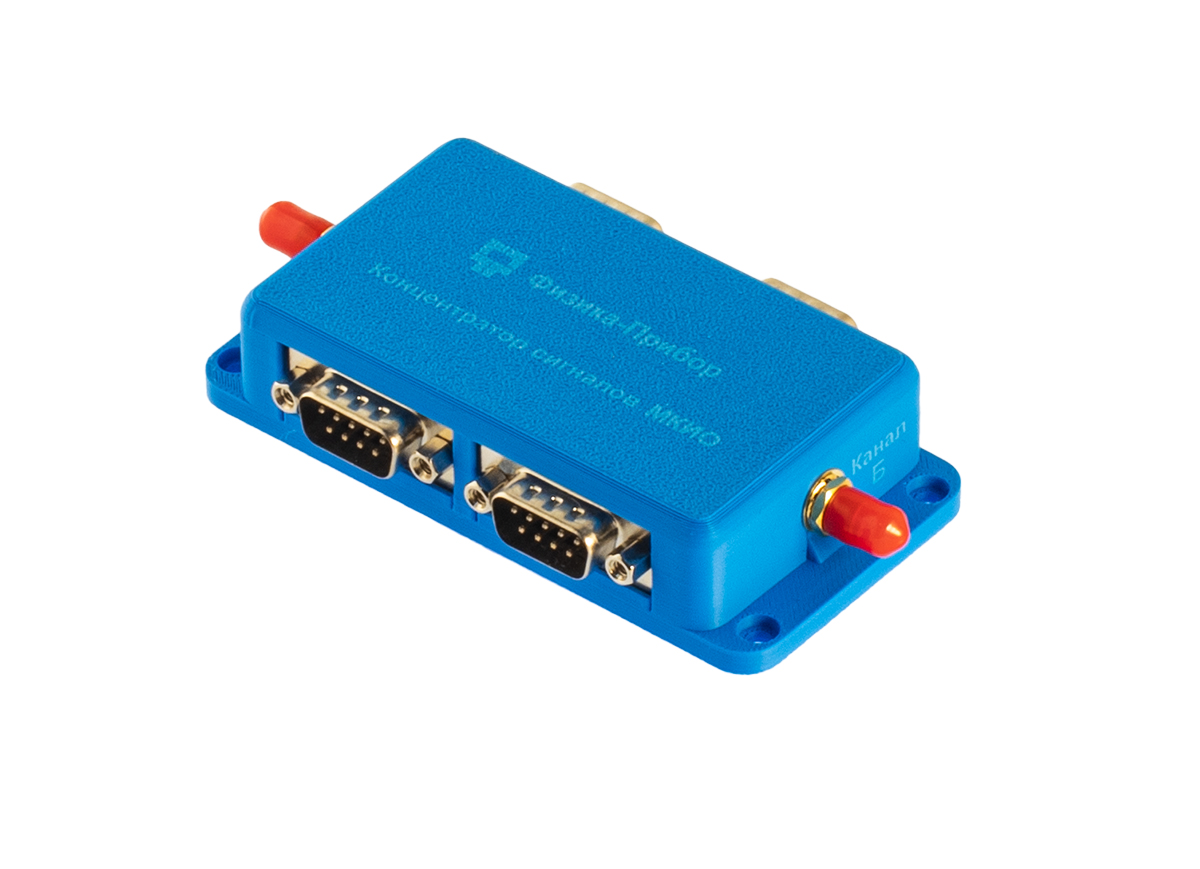

Специально для вашего удобства: при покупке каждого Модуля сопряжения - Концентратор сигналов МКИО, кабель для подключения Модуля сопряжения к концентратору сигналов с разъемами DB9M-DB9F, кабель SMA M - BNC M, кабель USB typeA - type B - в подарок!
Видео про Модули сопряжения с МКИО производства ООО "Физика-Прибор".
