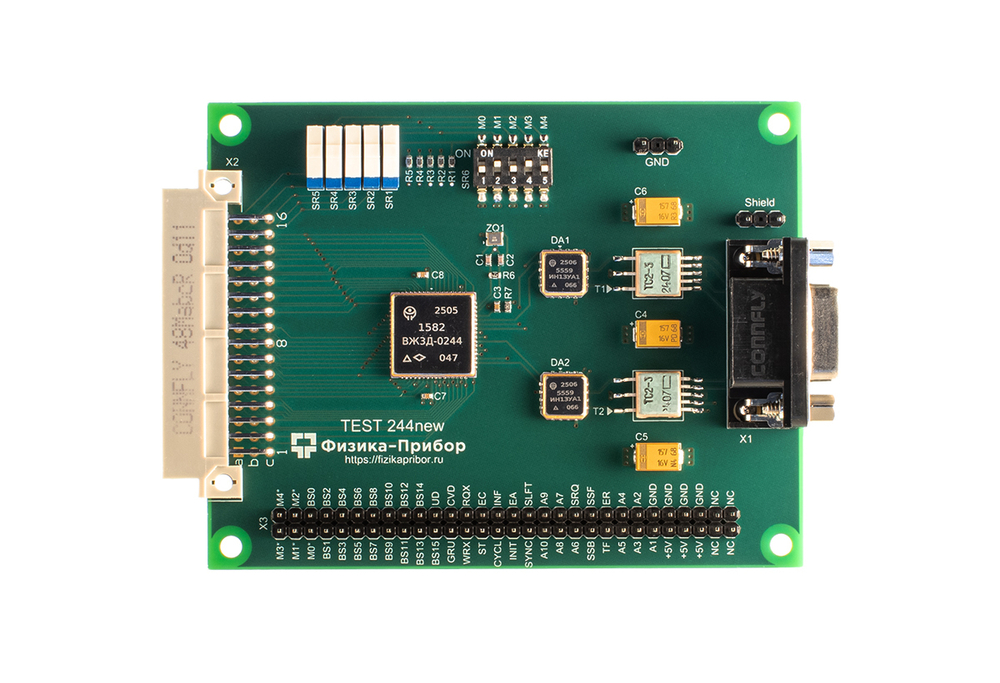

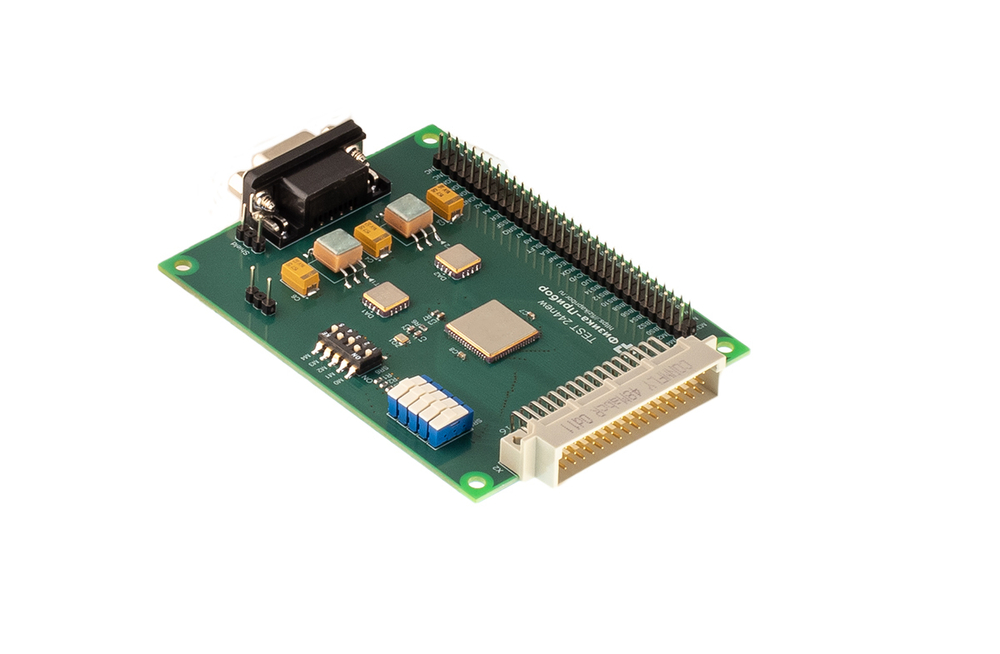

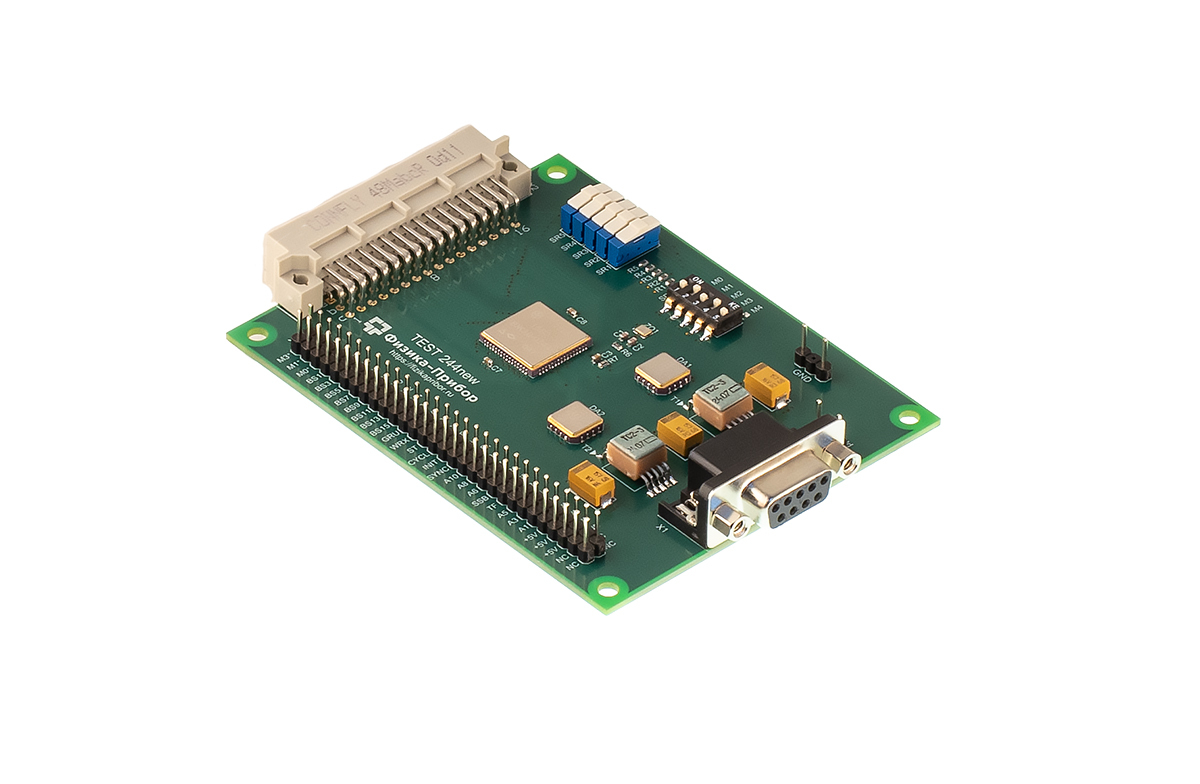

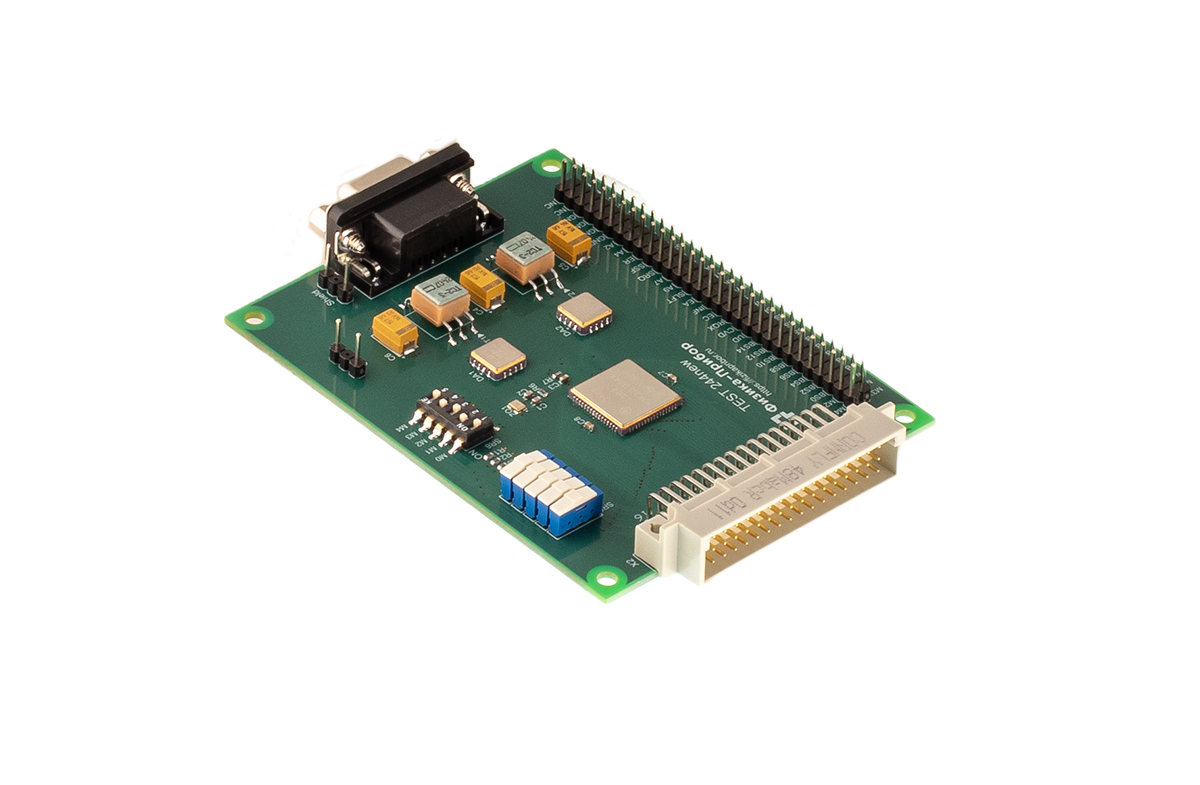

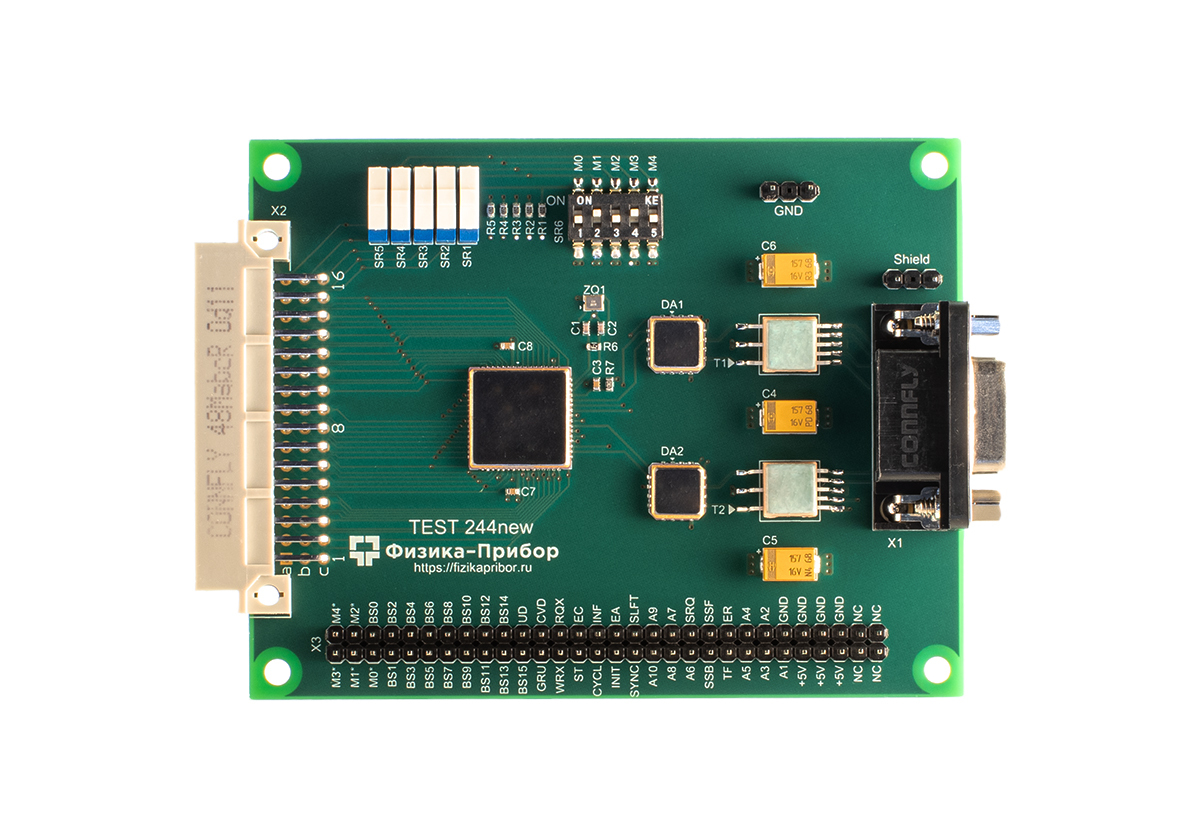

Модуль мультиплексного канала ММК-244 предназначен для встраивания в аппаратуру заказчика или для быстрого освоения микросхемы Н1582ВЖ3В-0244, которая является оконечным устройством МКИО по ГОСТ Р 52070. На модуле смонтированы приемопередатчики, трансформаторы (основной и резервный каналы), кварцевый резонатор, цепочки сброса, конденсаторы по питанию. При использовании данного модуля пользователь избавляется от необходимости закупать компоненты, необходимые для подключения к МКИО, у различных поставщиков. Также использование модулей позволяет проводить удобный и быстрый блочный ремонт.

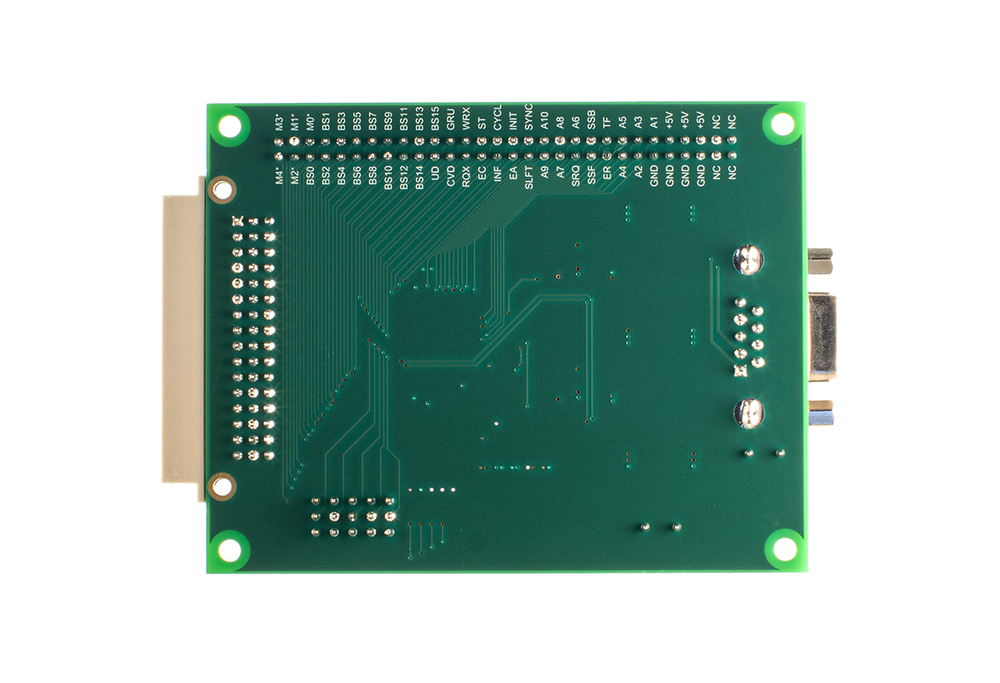

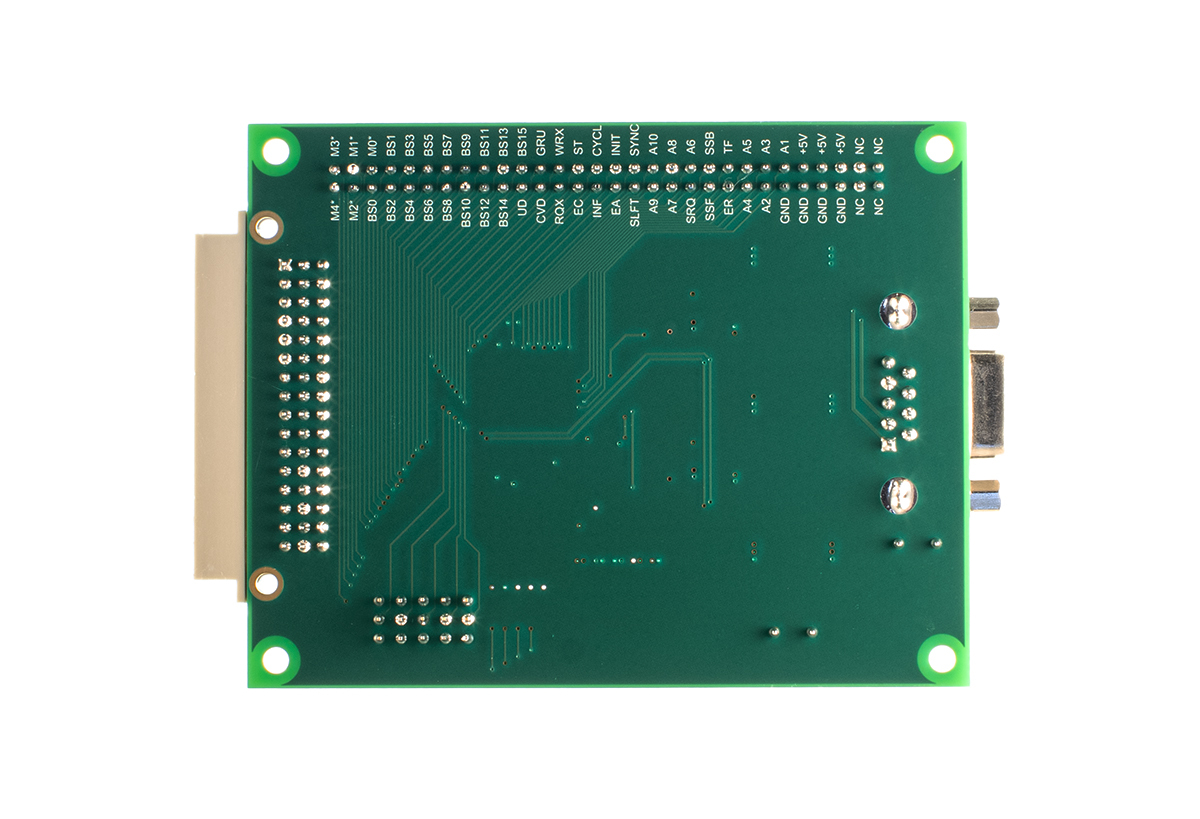

Для удобства подключения микроконтроллера все сигналы выведены на край платы и на разъем DIN41612. Модуль имеет крепежные отверстия.
Адрес в системе МКИО может устанавливаться при помощи микропереключателей на плате или со стороны контроллера пользователя.
Сигналы МКИО основного и резервного канала выведены на разъем DB-9F. Цоколевка этого разъема совместима с Модулями сопряжения USB-МКИО-291К. Размеры платы 98x77 мм.
Библиотечный элемент для Altium Designer ответного разъема для подключения модуля

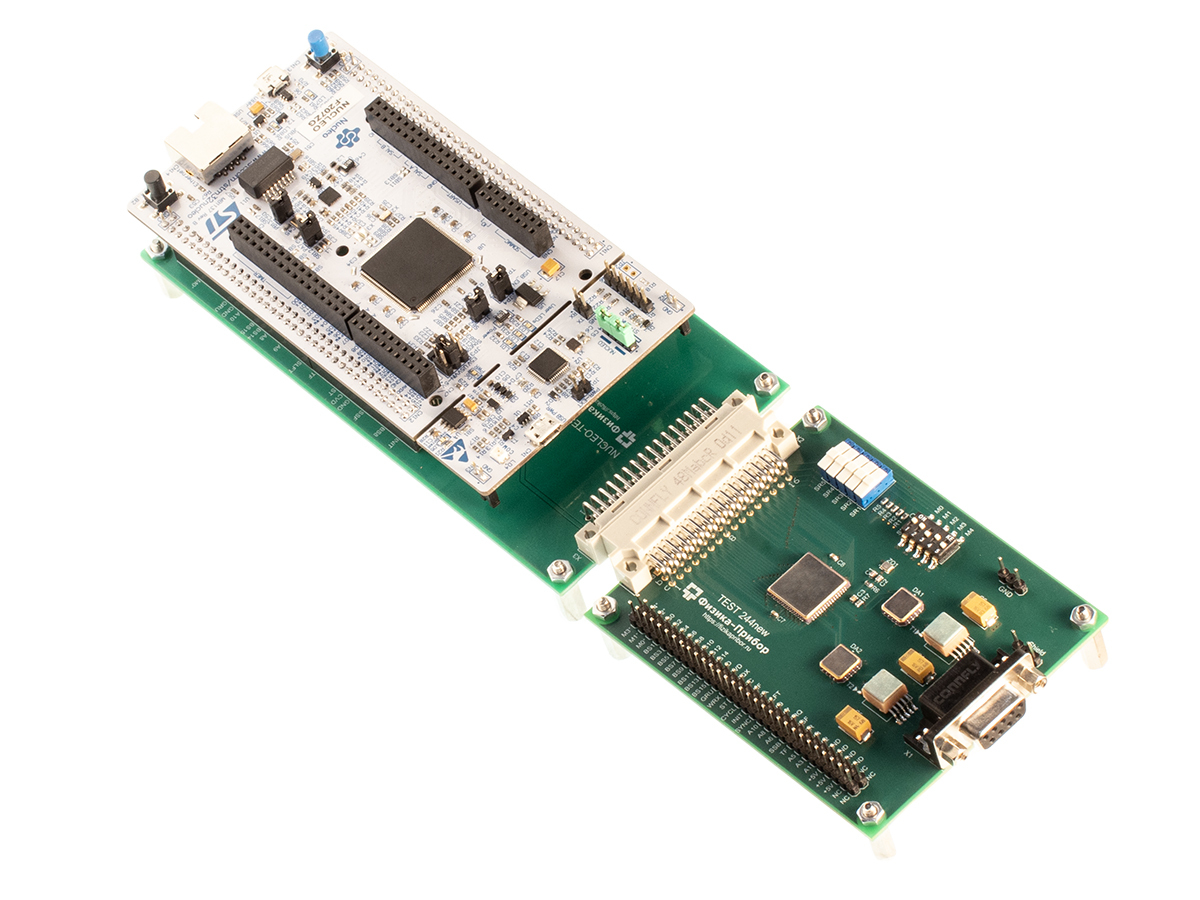

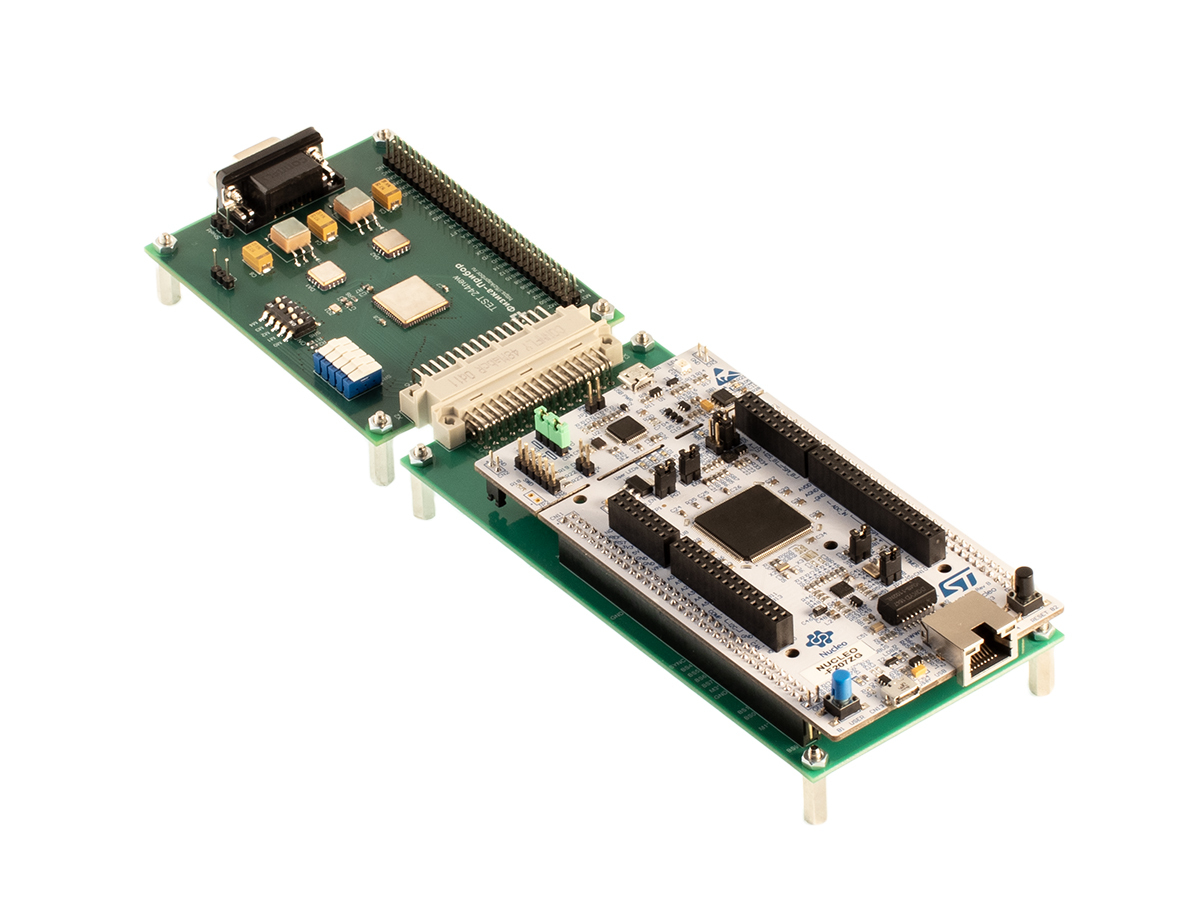

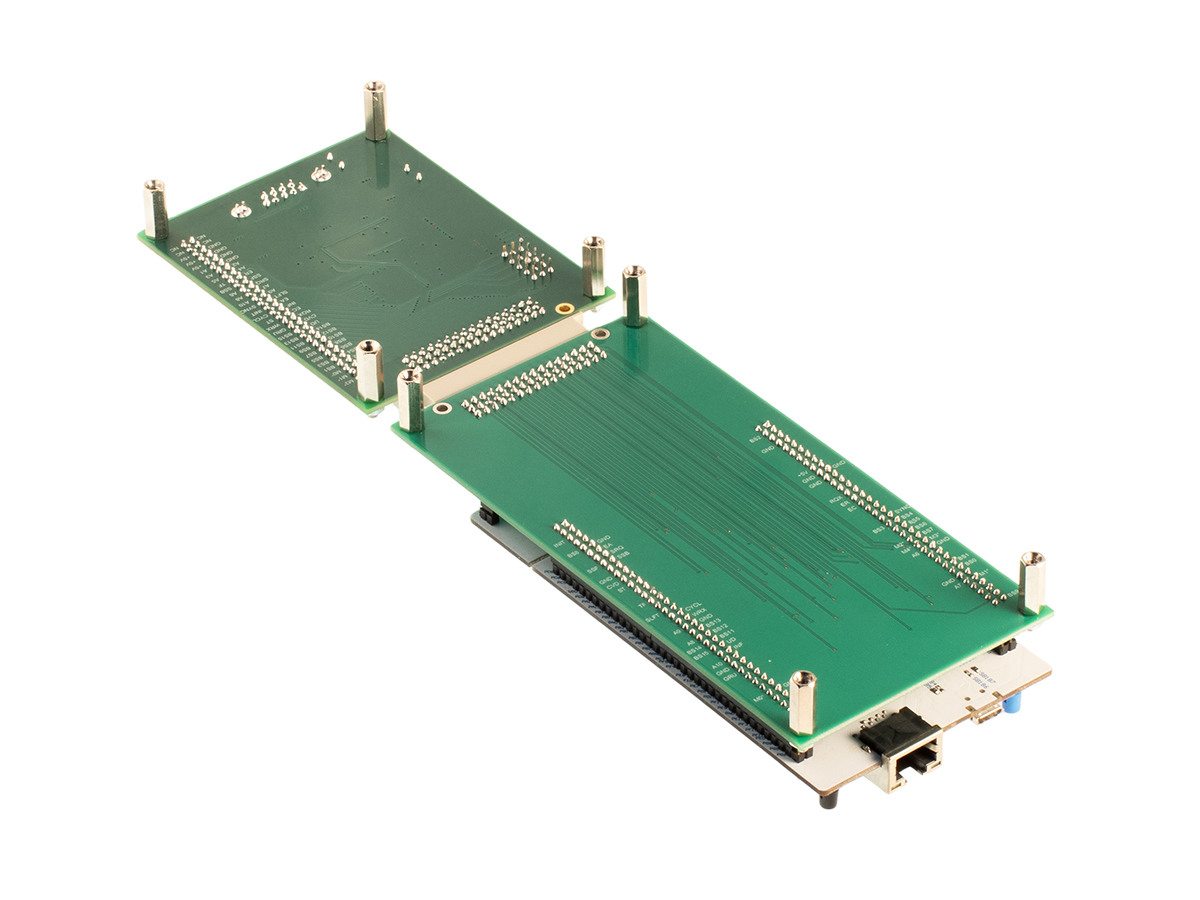

Принципиальная схема и пример прошивки для микроконтроллера stm32f207 для работы с данным модулем предоставляется при покупке. Также есть в наличии переходная плата для прямого подключения модуля ММК244 к отладочным платам nucleo-f207ZG без какой либо пайки.
Обозначения для заказа:
Модуль мультиплексного канала ММК244 - только плата с контроллером протокола и приемопередатчиками.

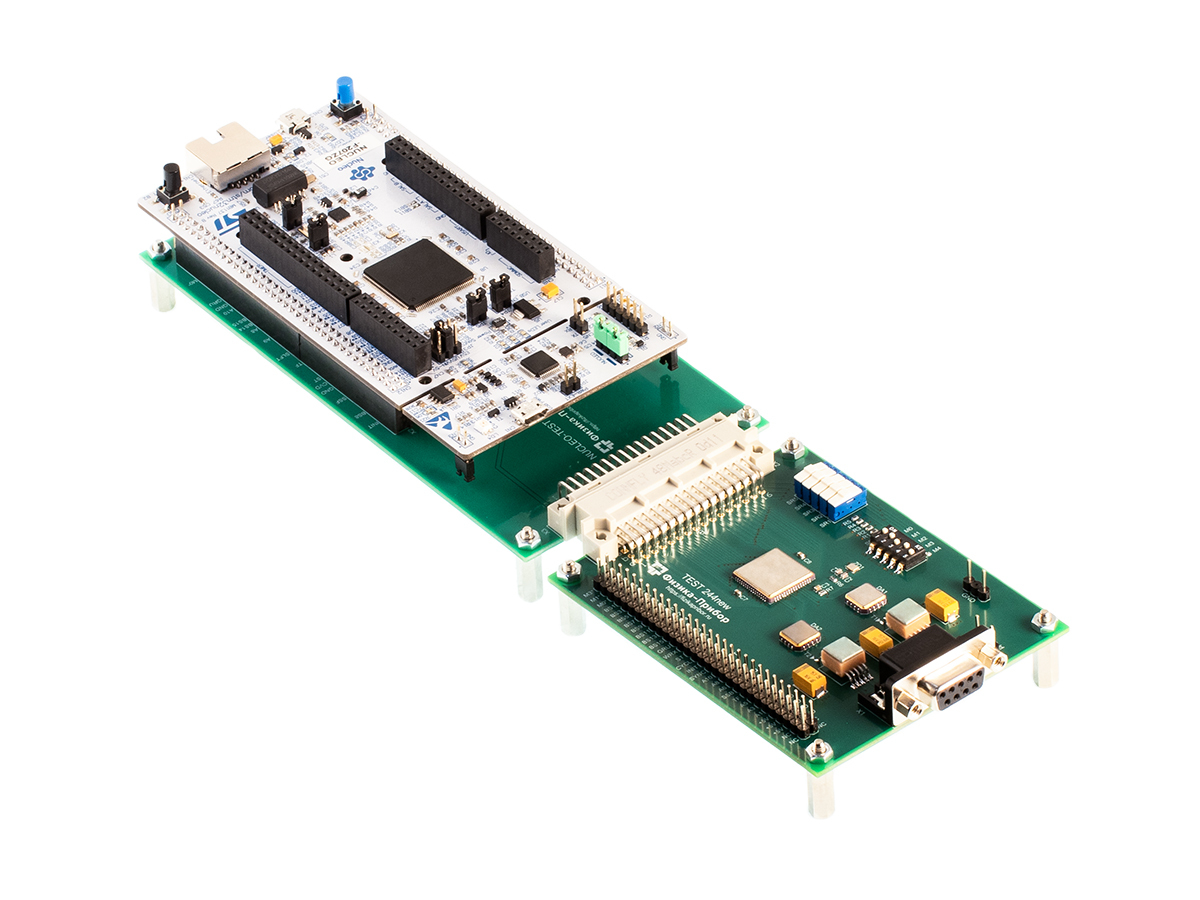

Модуль мультиплексного канала ММК244 + nucleo - полный комплект из трех плат.
