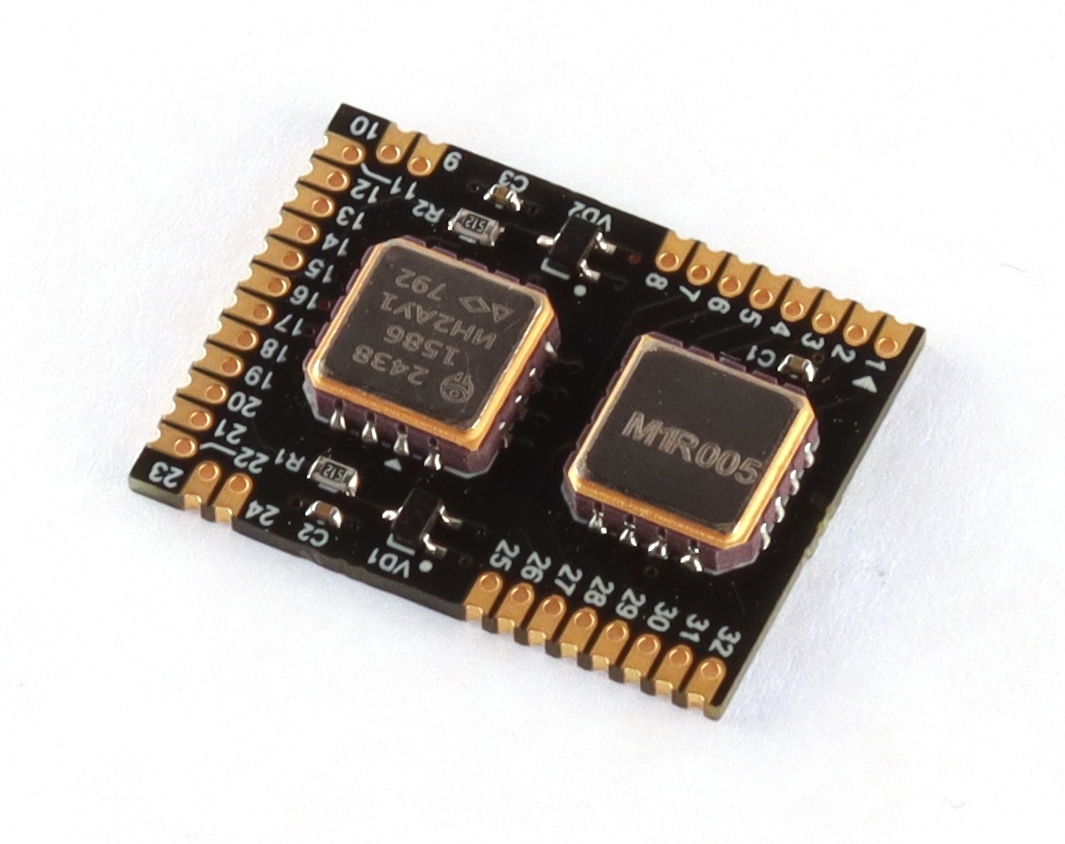

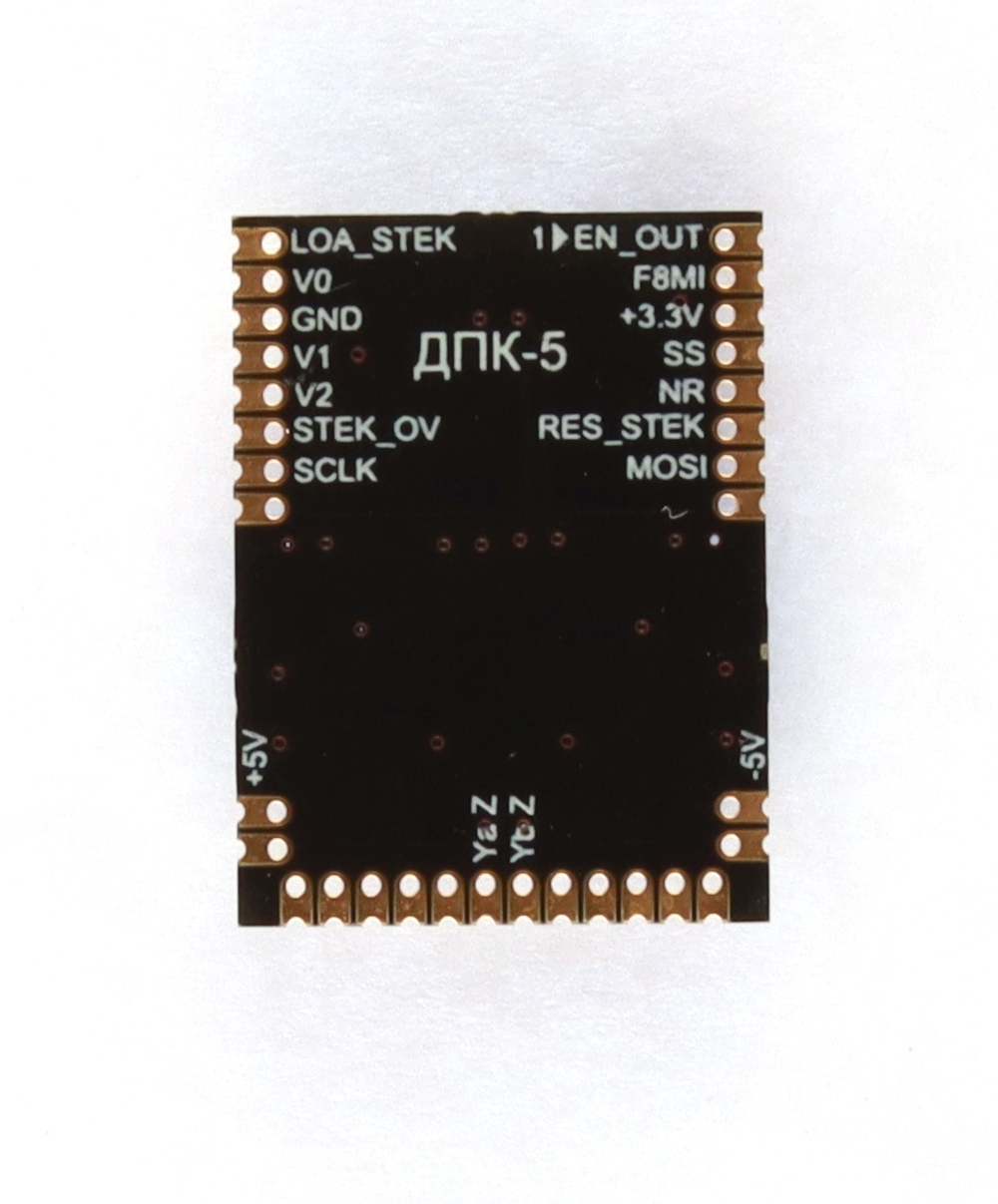

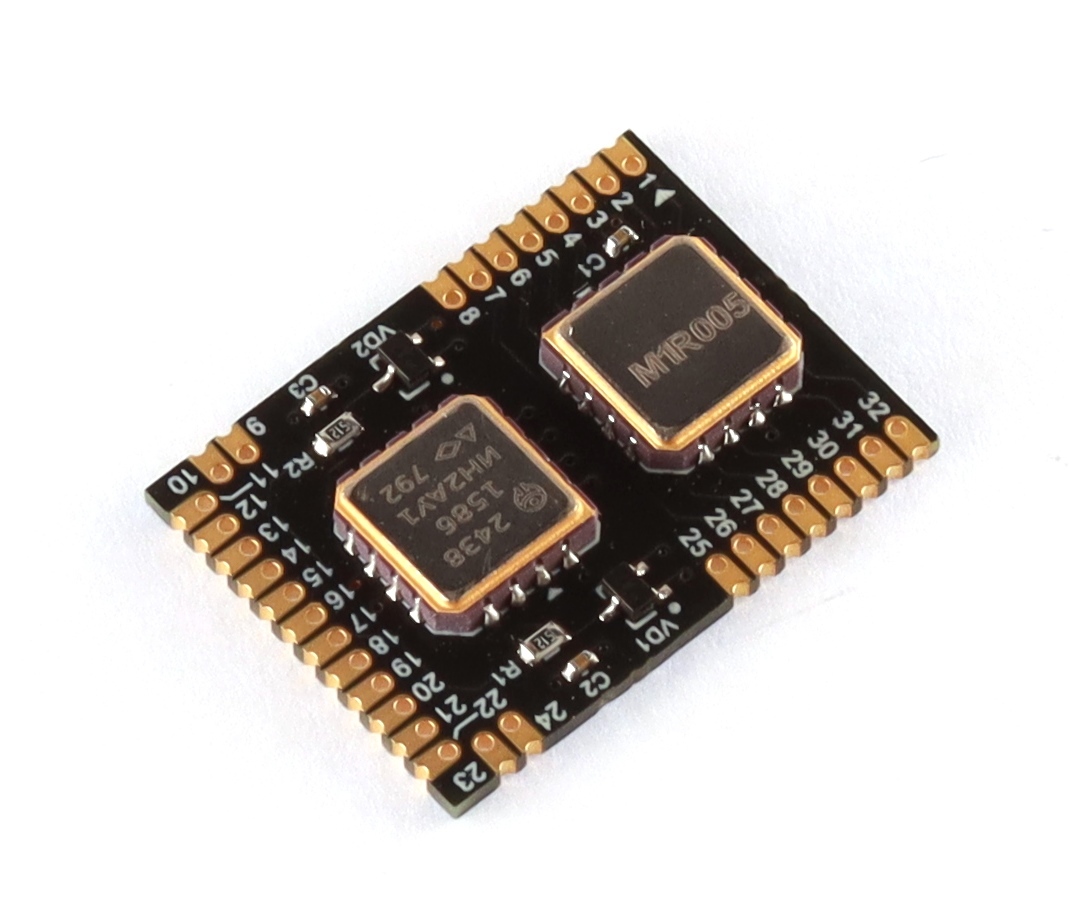

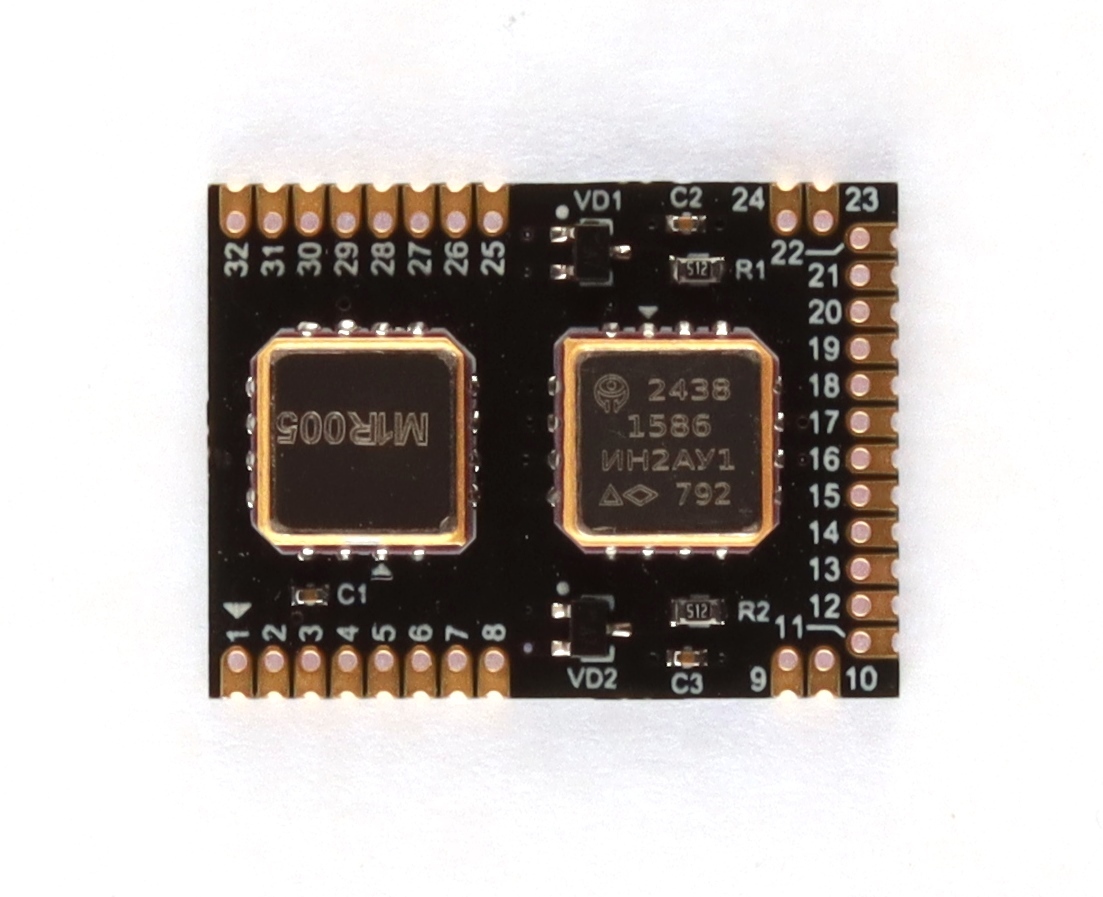

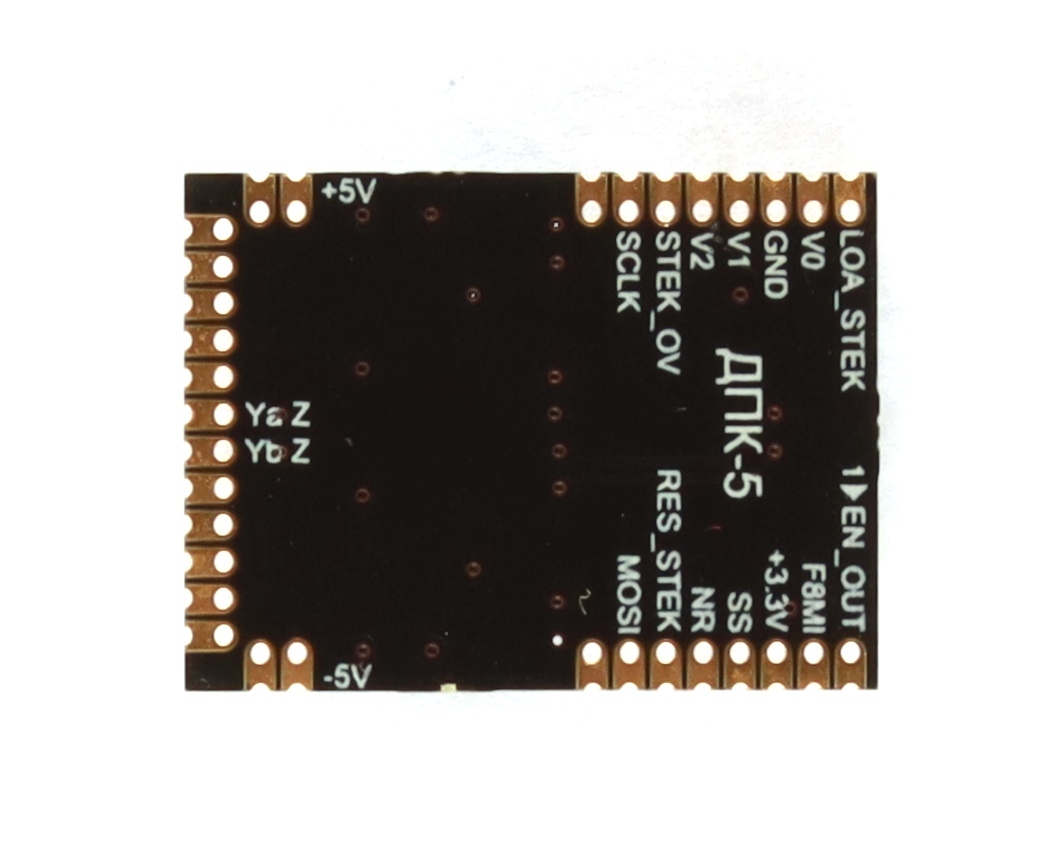

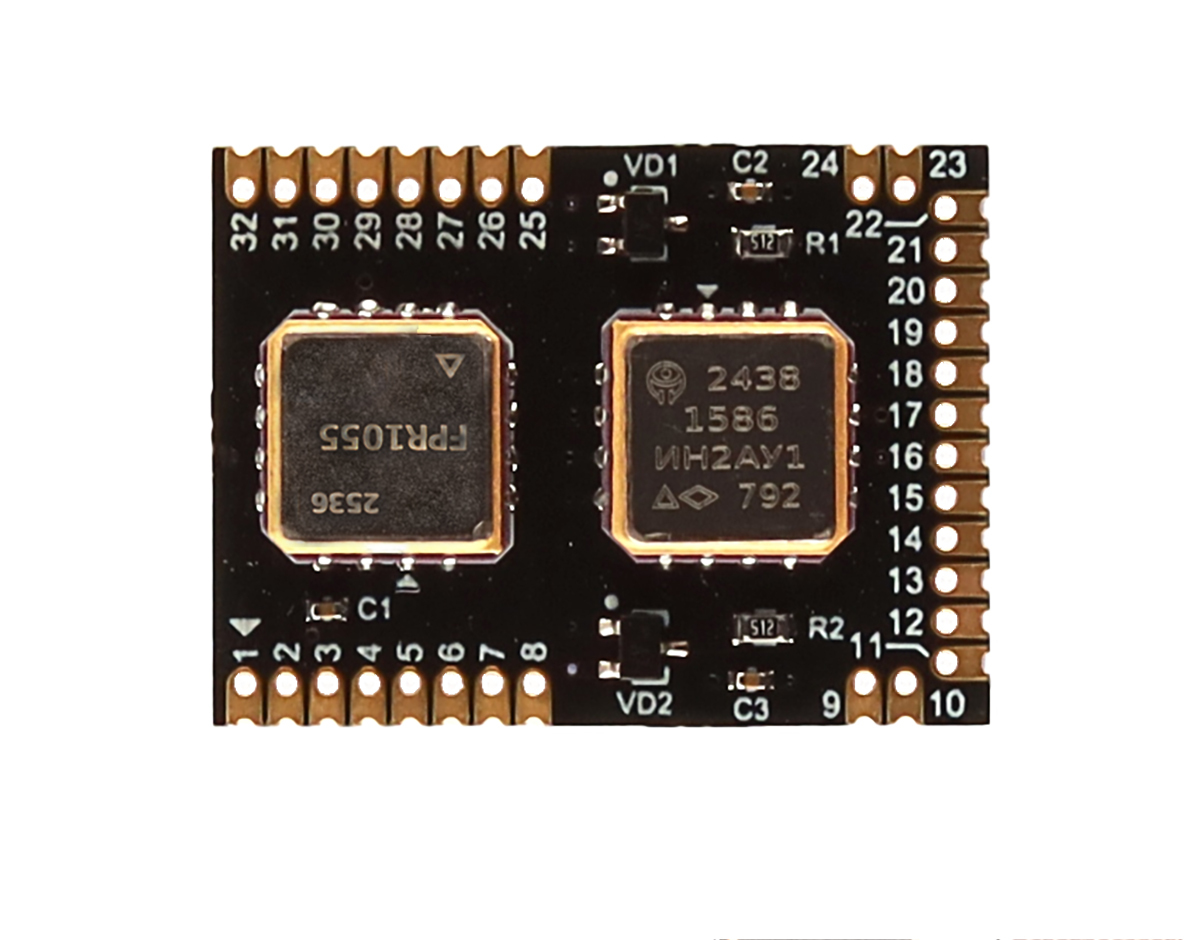

Передающий модуль для канала ARINC-429: ДПК-5. Габаритный размер модуля 24х18 мм. Модуль выполнен на стеклотекстолитовой печатной плате толщиной 1 мм, на нем установлено 2 микросхемы: FPR1055, 1586ИН2АУ1, необходимая обвязка.
1586ИН2АУ1 - микросхема-передатчик физического уровня, способная работать при питании +-5В и +-6В, работающая на большую емкостную нагрузку (вплоть до 20нФ). На модуле установлена диодная защита по выходам передатчика.
FPR1055 - контроллер протокола-передатчик со стеком на 14 слов и циклической выдачей, напряжение питания 3,3В. Данная микросхема имеет стек, функционирующий в циклическом режиме. Каждой ячейке стека соответствует один адрес (метка, label). Пользователь может загрузить данные для 14 различных адресов, которые будут циклически выдаваться в линию. Если все ячейки заняты, то пользователь может обнулить стек и записывать данные по новым адресам или обновлять данные по тем адресам, которые уже зафиксированы в стеке. Допустимые частоты передачи: 12,5, 50, 100, 250, 500, 1000 кбит/с.
Техническое описание модуля ДПК-5
Доступен для скачивания компонент ДПК-5 для программы Altium Designer в формате интегрированной библиотеки. Файл содержит схемное изображение (УГО) и топологическое посадочное место с трехмерными моделями.
Проект C++ в среде разработки STM32CubeIDE для работы с модулем ДПК-5.
По состоянию на 18.09.2025 в наличии 10 шт.
