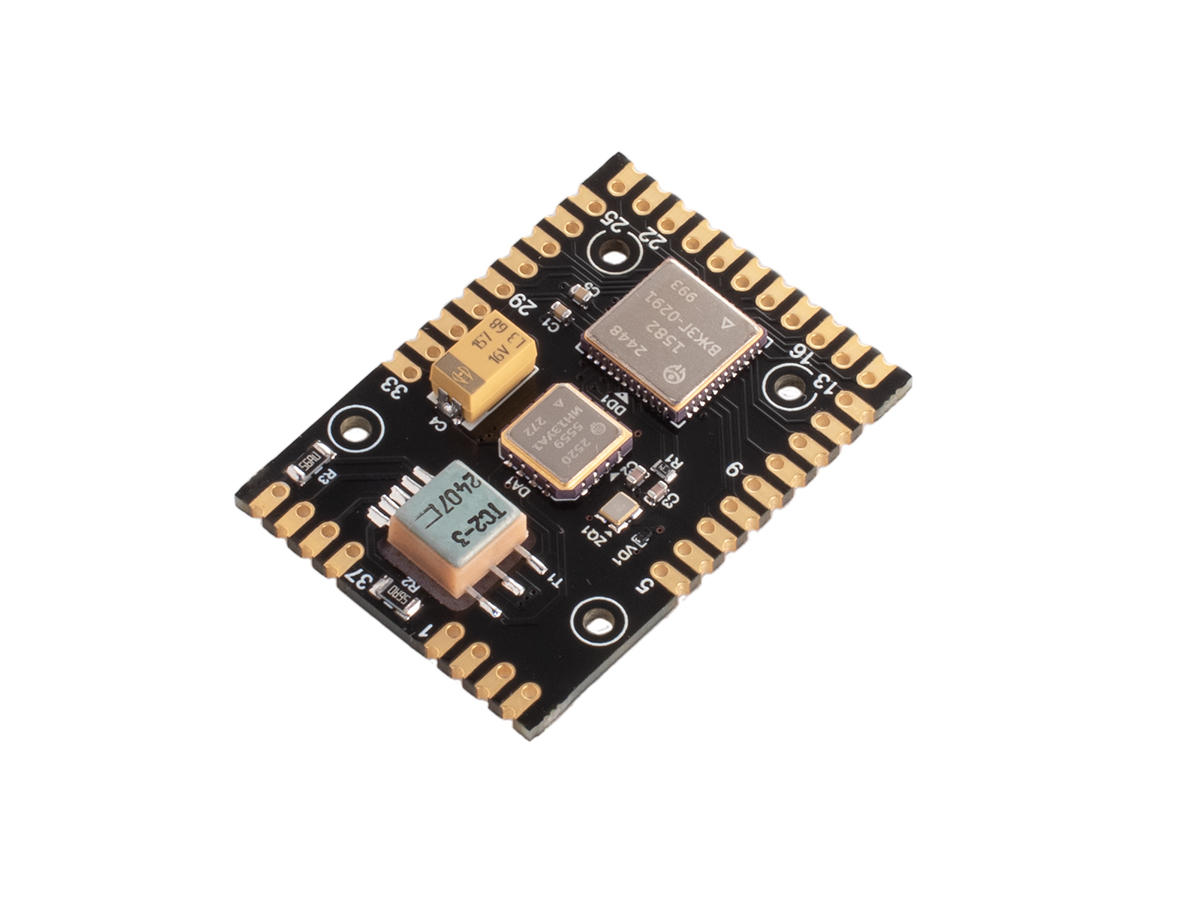

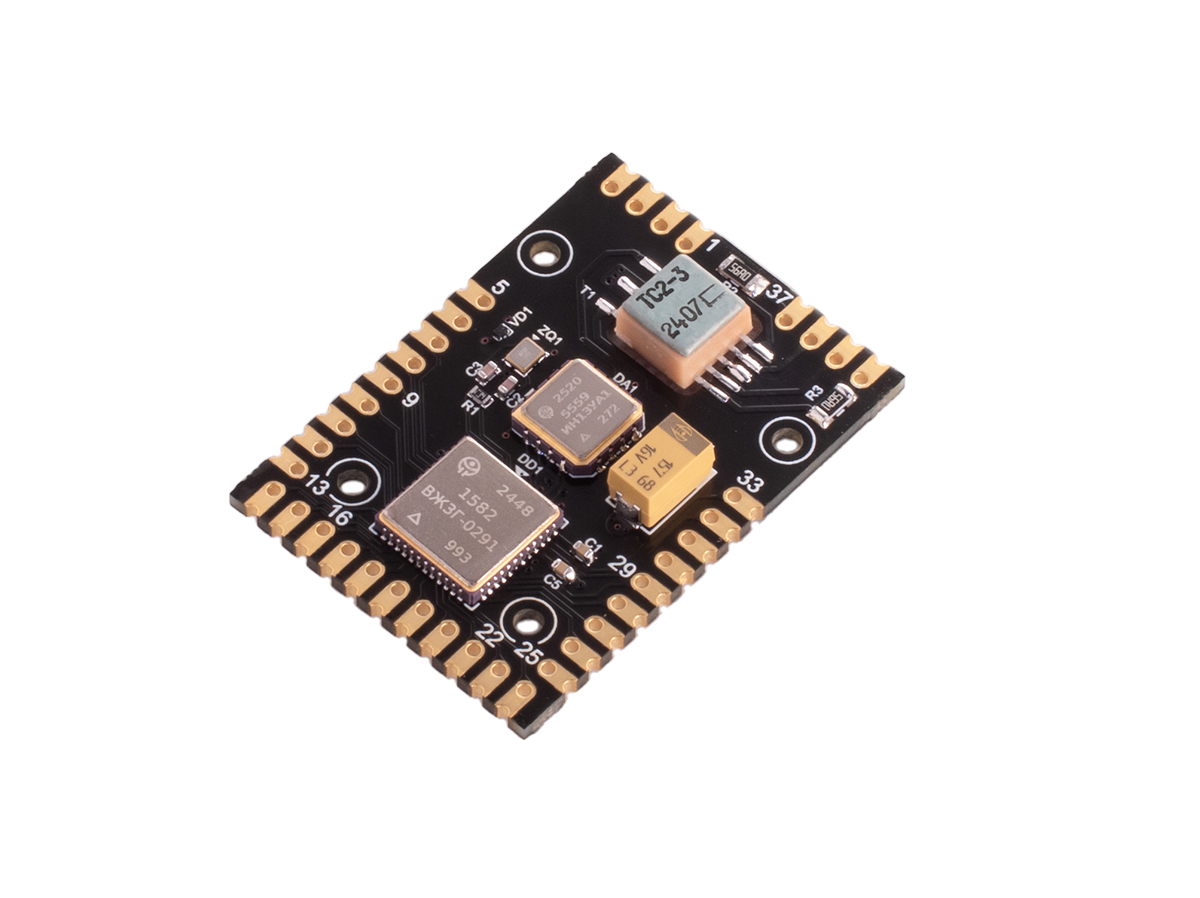

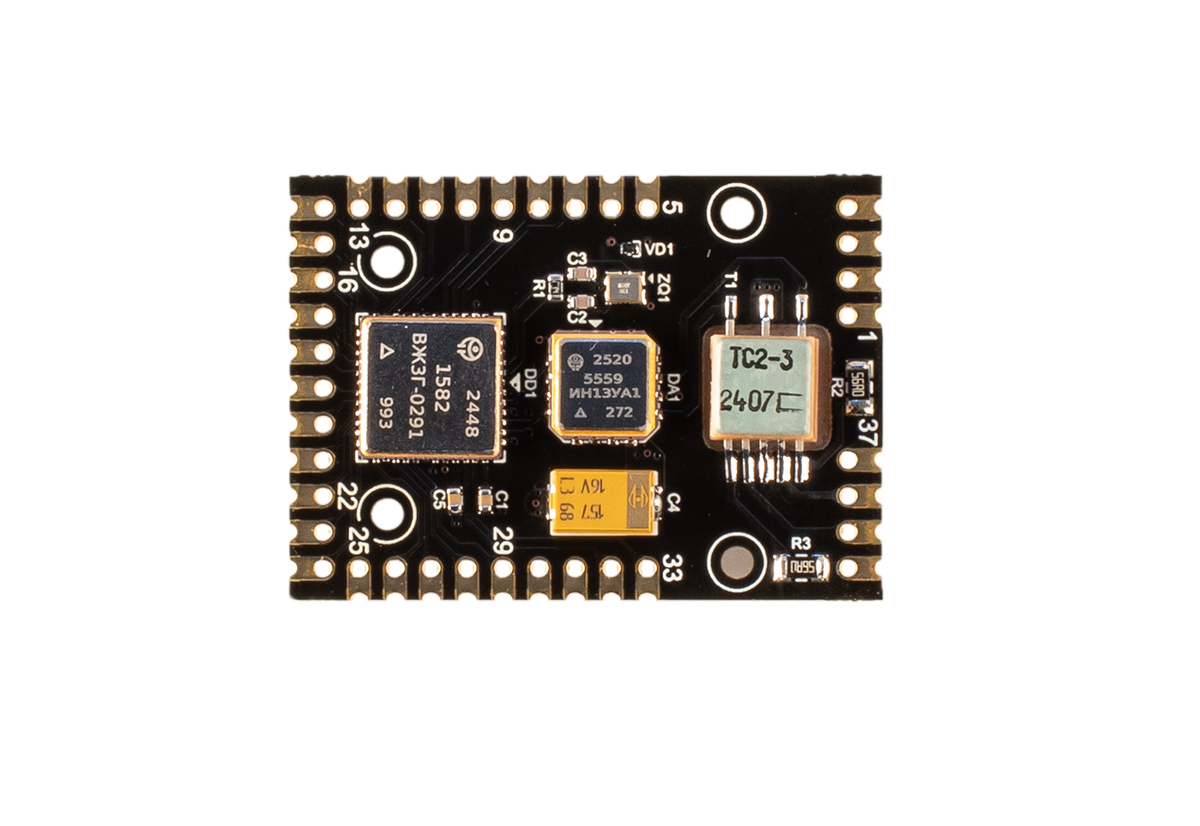

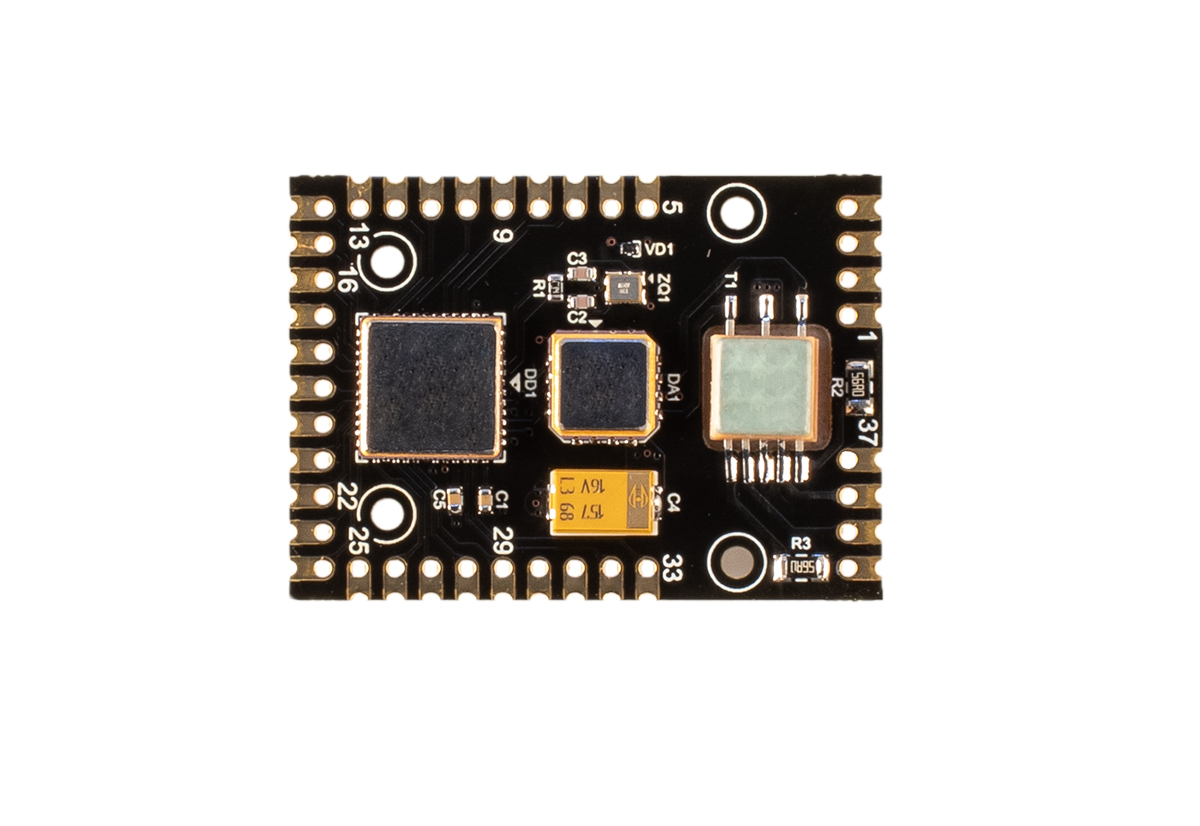

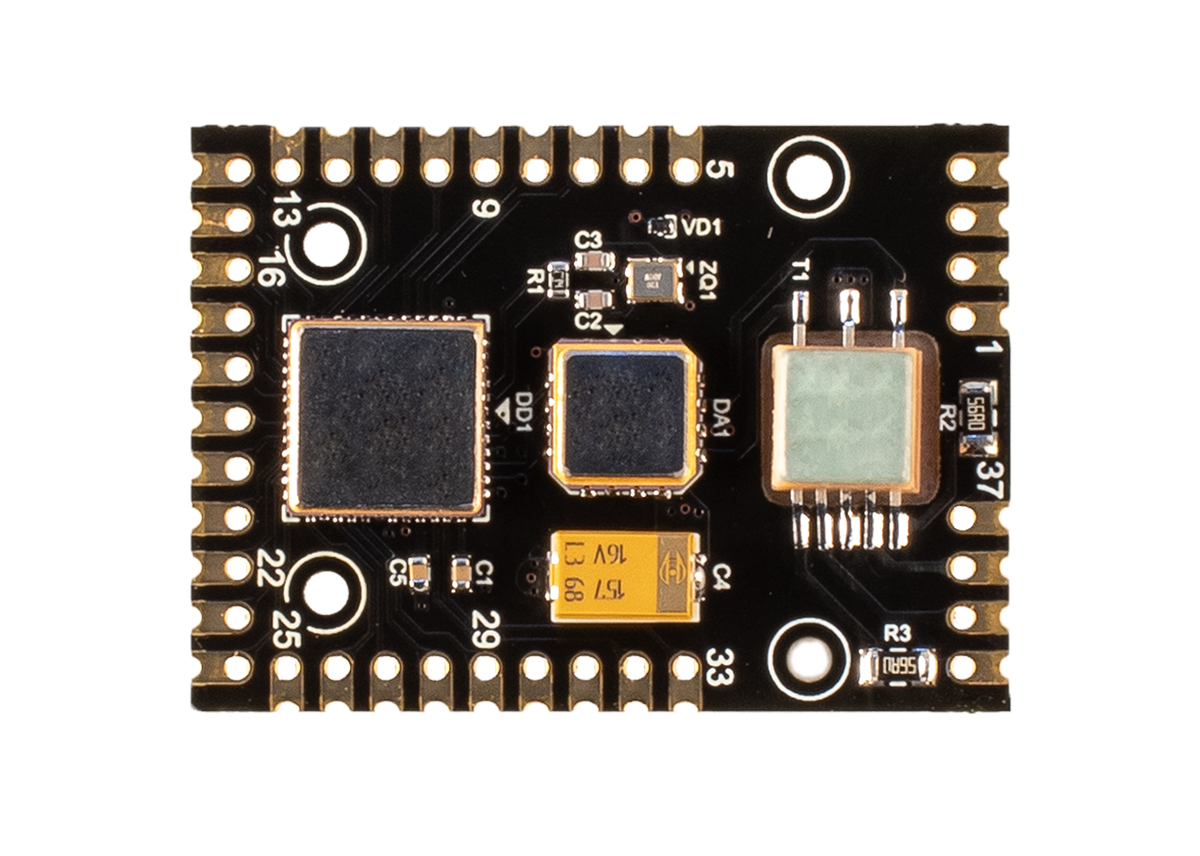

Предприятием выпускается модуль мультиплексного канала — 5 — А, выполняющий функции контроллера шины и оконечного устройства МКИО по ГОСТ 52070. В состав модуля входит контроллер протокола на шину SPI, приемопередатчик, трансформатор, кварцевый резонатор, пассивные компоненты.
Основное отличие от модуля ММК-6 заключается в наличии в модуле ММК-5 всего одного канала приема/передачи. Это позволяет уменьшить цену изделия.
При использовании данного модуля пользователь избавляется от необходимости закупать компоненты, необходимые для подключения к МКИО, у различных поставщиков. Использование модуля также гарантирует работоспособность всех компонентов в комплексе, а не по отдельности. И избавляет пользователя от необходимости подбирать режимы пайки под безвыводные микросхемы с золотым покрытием выводов.
Данный модуль, подключенный к любому МК или ПЛИС, позволяет быстро освоить работу с МКИО, которая будет заключаться в работе с массивами данных, которые необходимо отправить или принять по SPI, функции соблюдения протокола выполняет сам модуль.
Техническое описание на модули ММК-5-А, ММК-6-А
Доступен для скачивания компонент ММК-5 для программы Altium Designer в формате интегрированной библиотеки. Файл содержит схемное изображение (УГО) и топологическое посадочное место с трехмерными моделями. Доступна также step-модель.

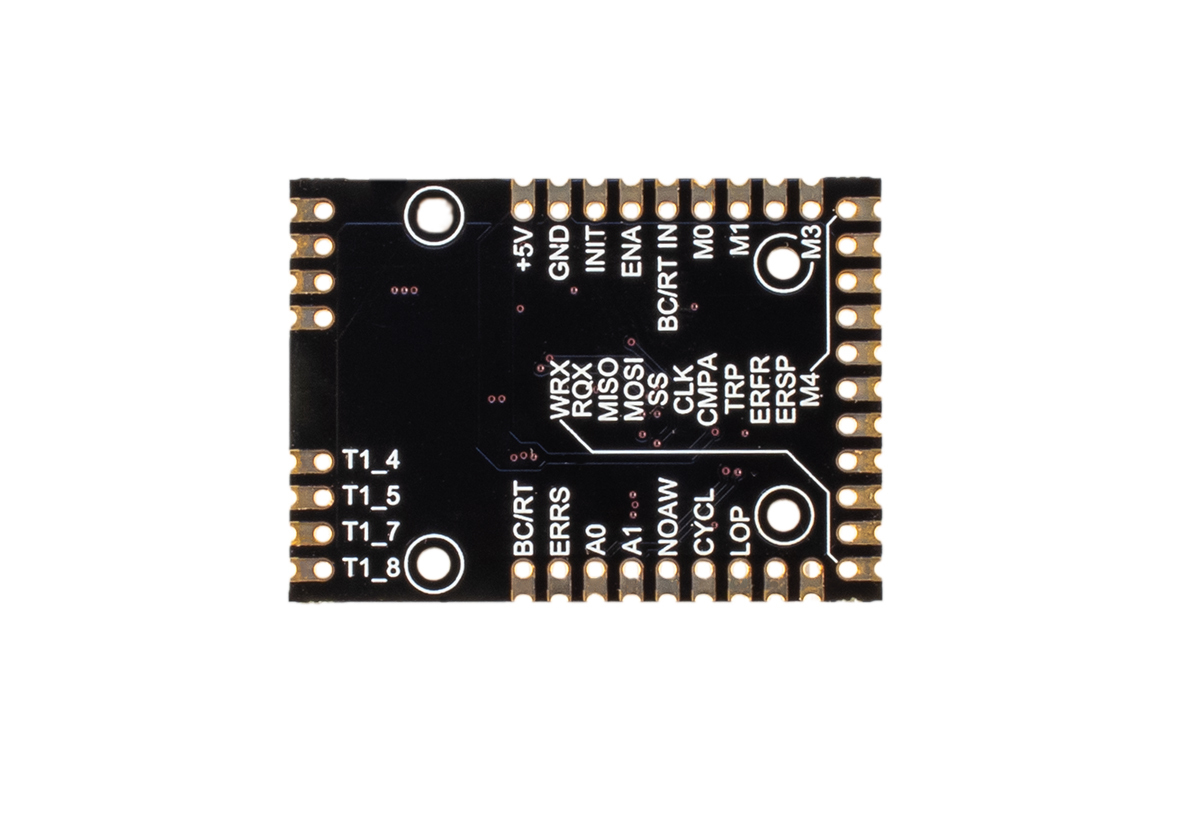

Все выводы модуля расположены на дюймовой сетке, что упрощает процесс подключения модуля к универсальным отладочным платам. Монтаж в аппаратуре может осуществляться следующими способами: пайкой проводами типа МГТФ, через PLS-разъемы или поверхностным монтажом (SMD), благодаря наличию металлизированных контактных площадок на плоскости основания модуля.
Примеры программного кода С++ для работы с модулем через библиотеку arduino можно получить после его приобретения.
По состоянию на 28.07.2025 в наличии 1 шт.
