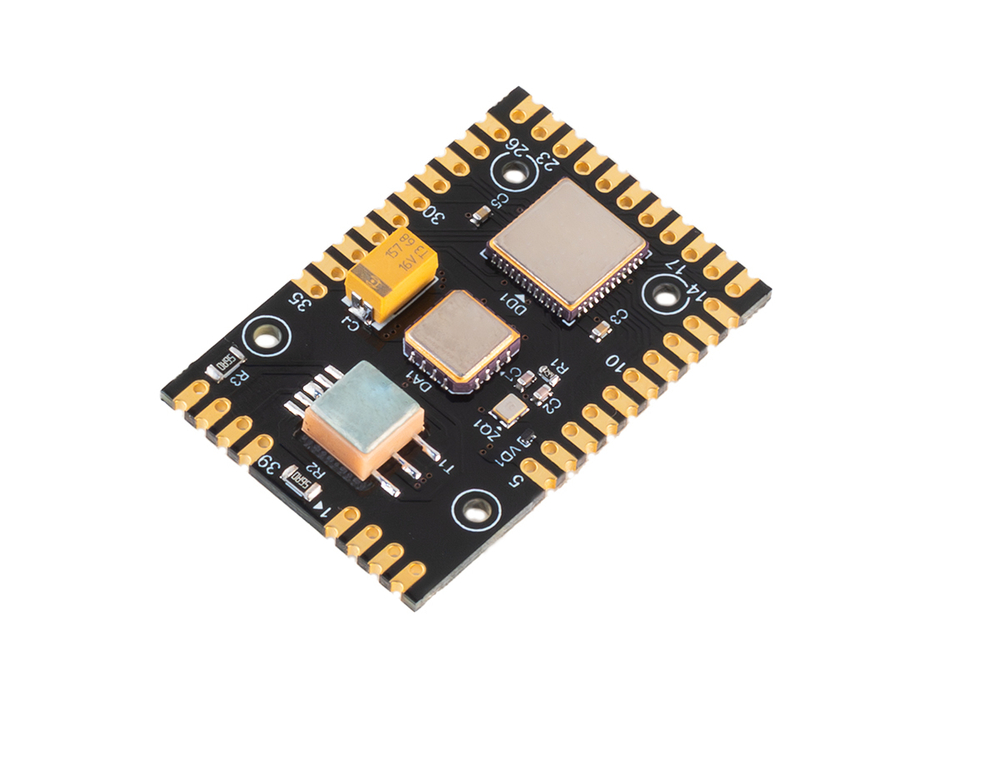

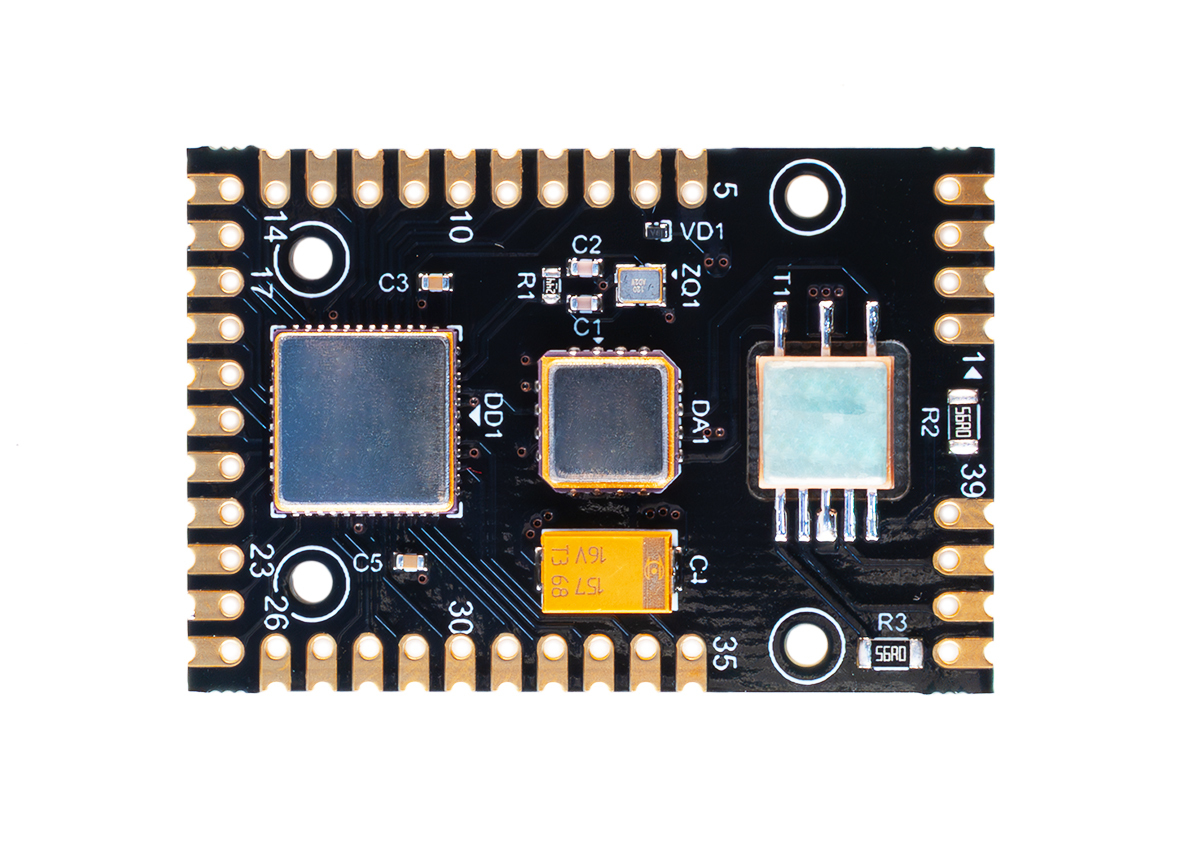

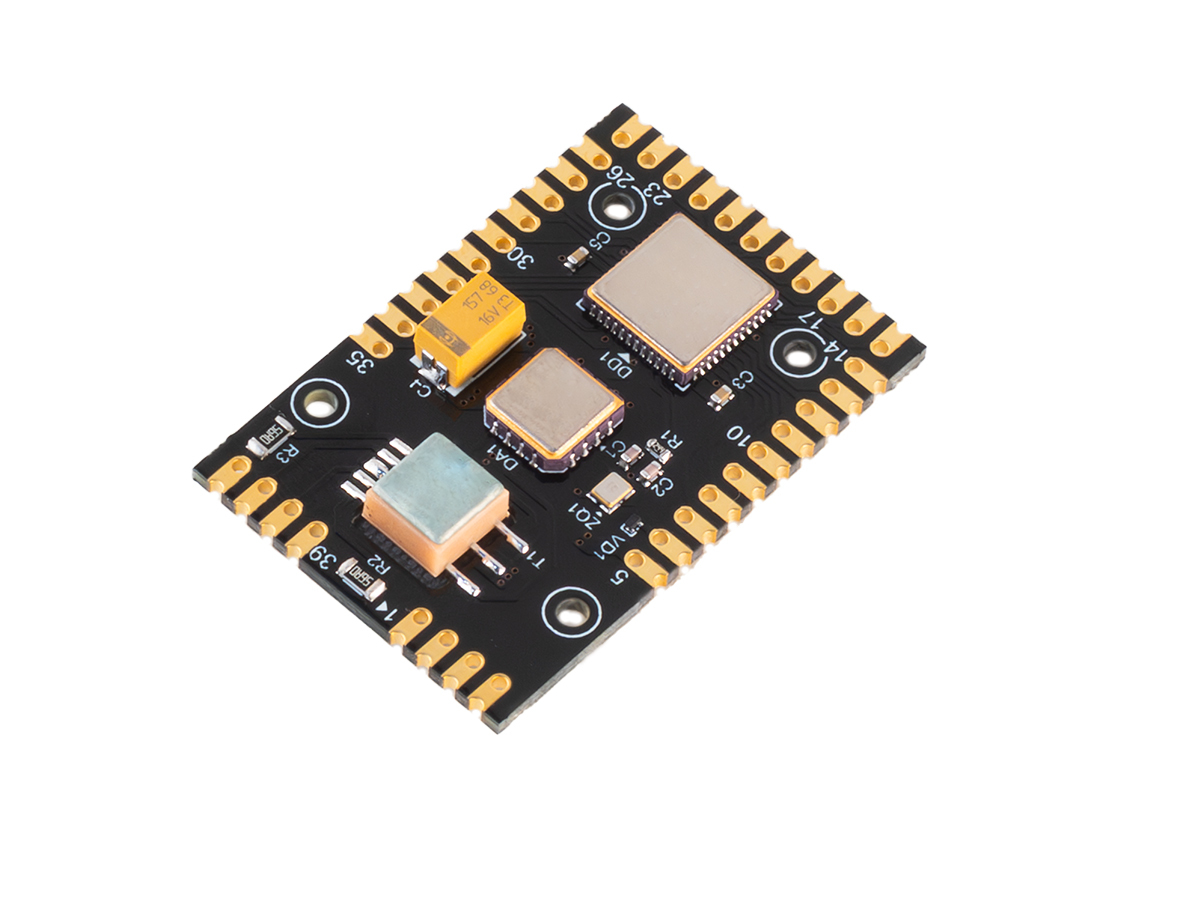

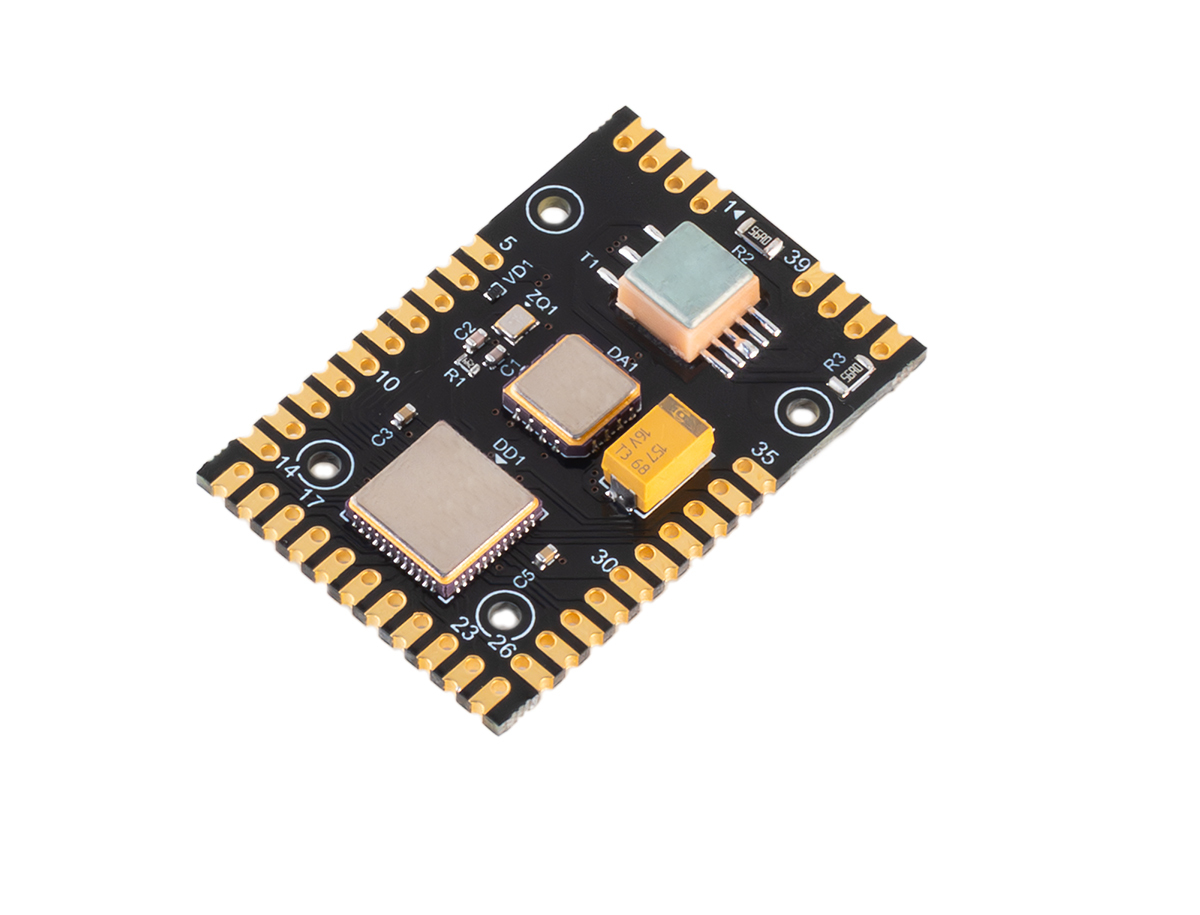

Предприятием выпускается модуль мультиплексного канала — 7, выполняющий функцию оконечного устройства МКИО по ГОСТ 52070. Модуль выполнен на базе микросхемы контроллера МКИО с последовательным интерфейсом SPI, одного приемопередатчика и одного трансформатора.
Основное отличие от модуля ММК-8 заключается в наличии в модуле ММК-7 всего одного канала приема/передачи. Это позволяет уменьшить цену изделия.
При использовании данного модуля пользователь избавляется от необходимости закупать компоненты, необходимые для подключения к МКИО, у различных поставщиков.
Данный модуль, подключенный к любому МК или ПЛИС, позволяет быстро освоить работу с МКИО, которая будет заключаться в работе с массивами данных, которые необходимо отправить или принять по SPI, функции соблюдения протокола выполняет встроенная в модуль микросхема.
Техническое описание на модули ММК-7-А, ММК-8-А, ММК-8-С.

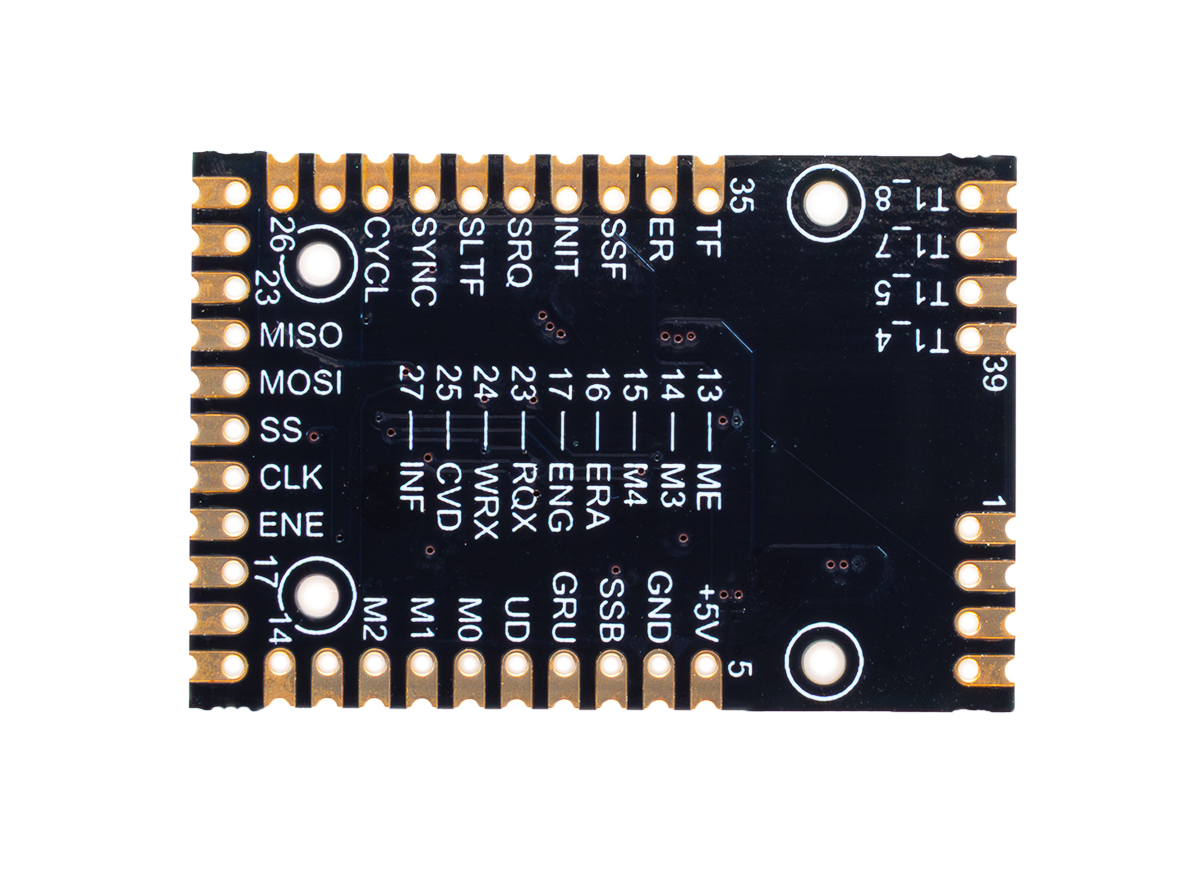

Все выводы модуля расположены на дюймовой сетке, что упрощает процесс подключения модуля к универсальным отладочным платам. Монтаж в аппаратуре может осуществляться следующими способами:
1. Установкой на латунные или виниловые стойки через 4 отверстия на модуле с пайкой выводов проводами типа МГТФ.
2. Пайкой через PLS-разъемы.
3. Поверхностным монтажом (SMD), благодаря наличию металлизированных контактных площадок на плоскости основания модуля.
Доступен для скачивания компонент ММК-7 для программы Altium Designer в формате интегрированной библиотеки. Файл содержит схемное изображение (УГО) и топологическое посадочное место с трехмерными моделями. Доступна также step-модель.
Примеры программного кода С++ (STM32CubeIDE) и для Quartus Prime (ядро NIOS) для работы с модулем можно получить после его приобретения.
