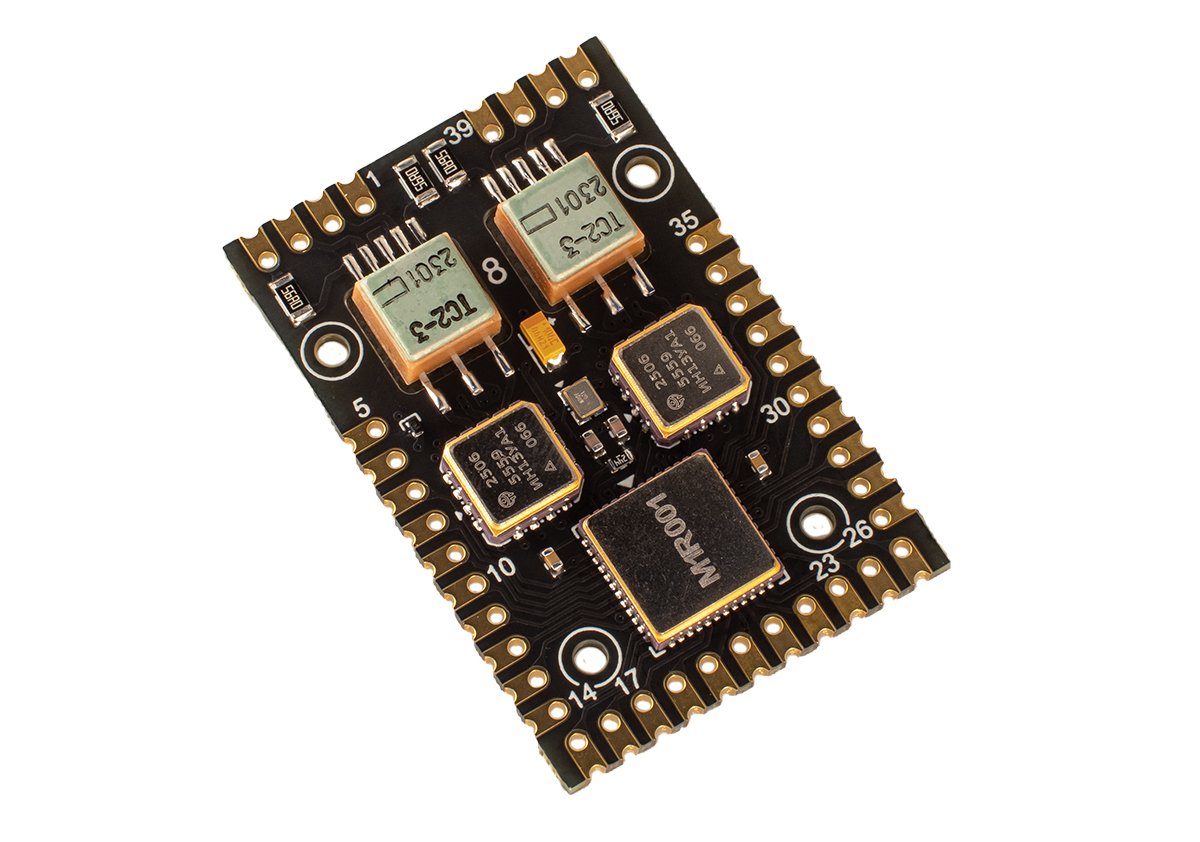

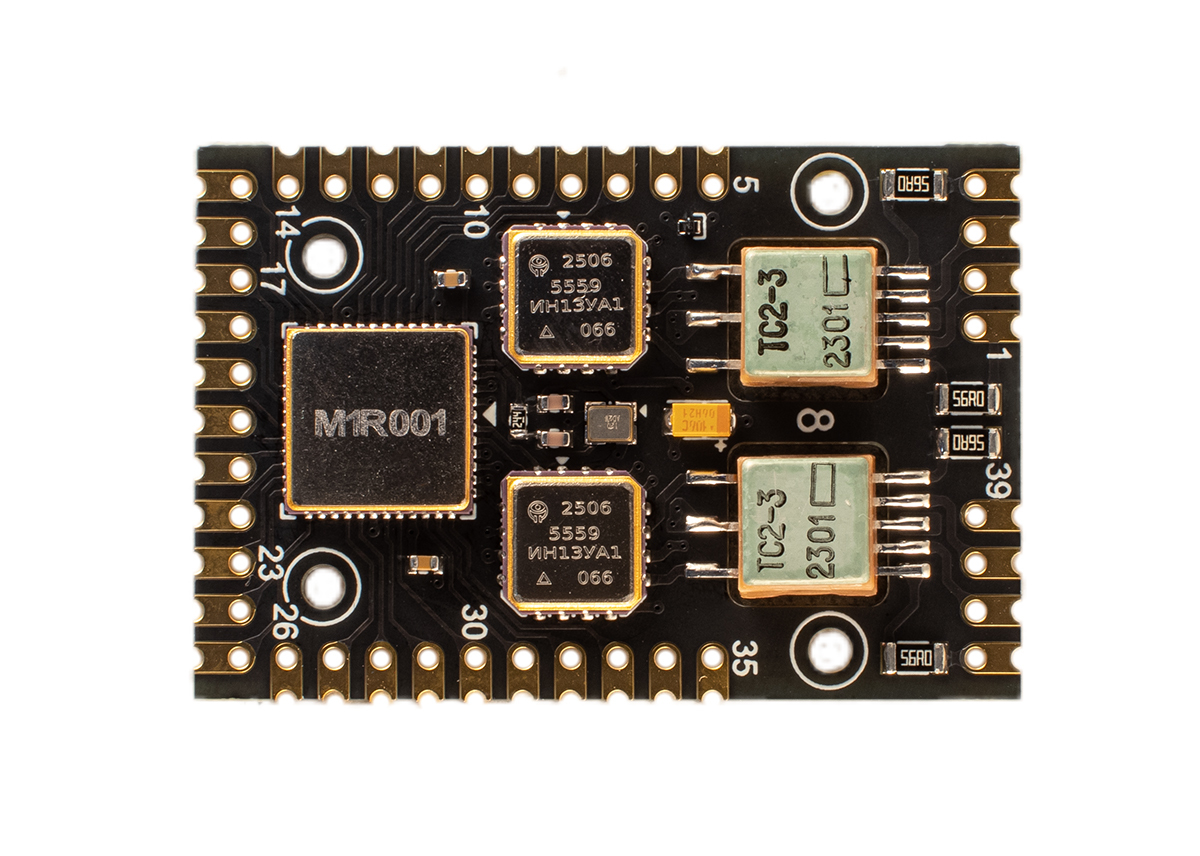

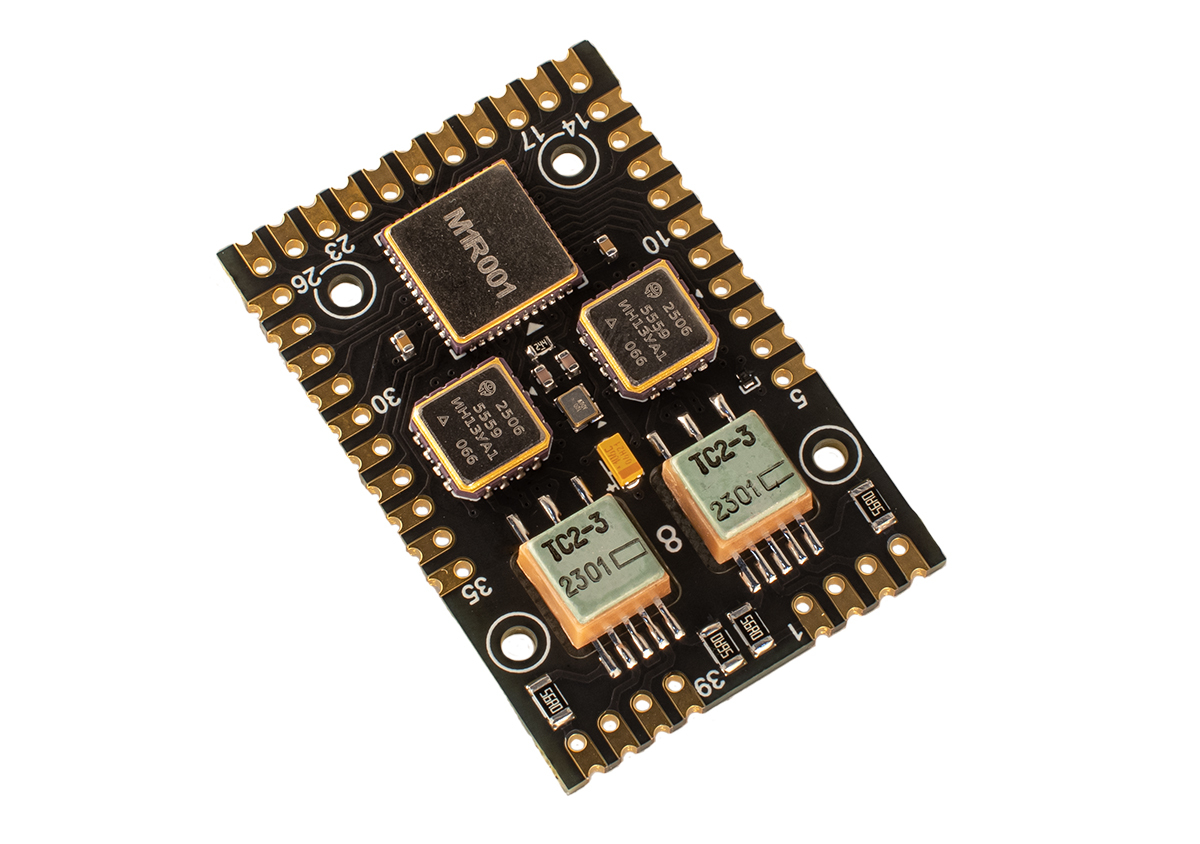

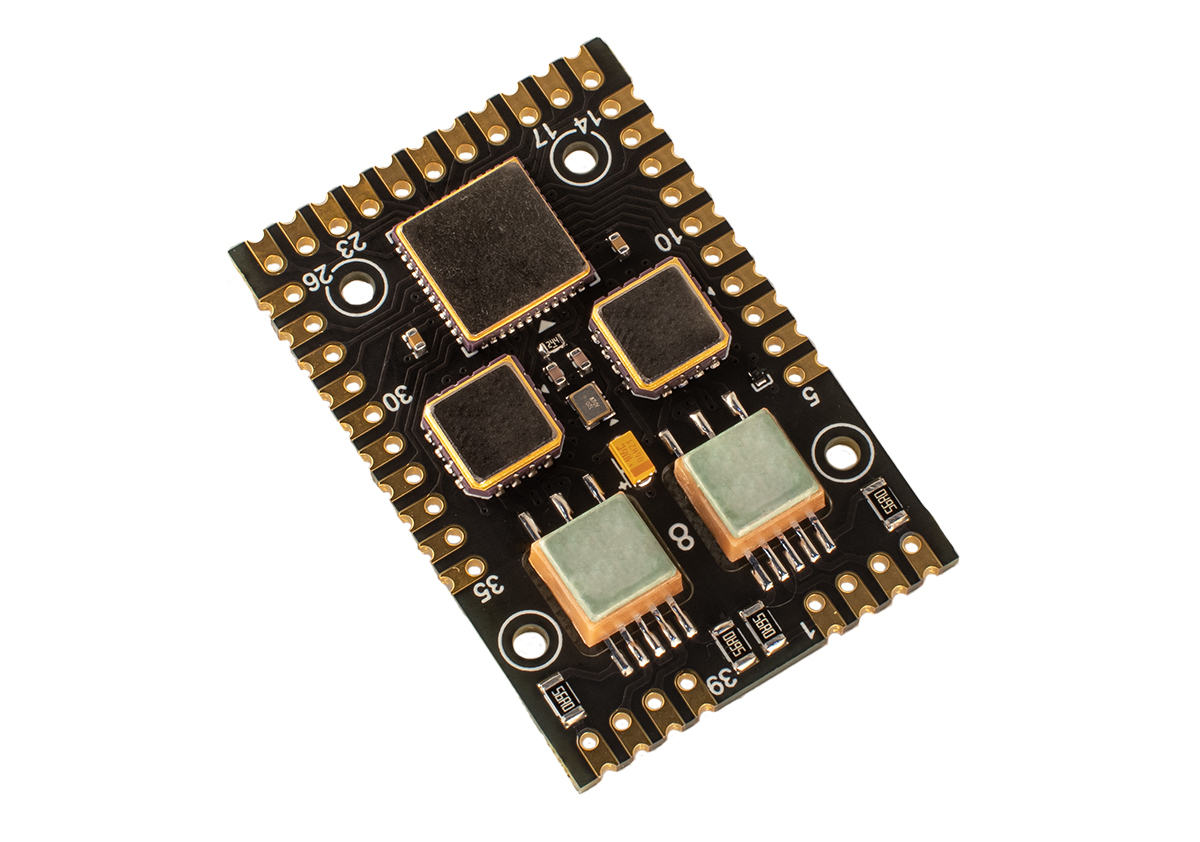

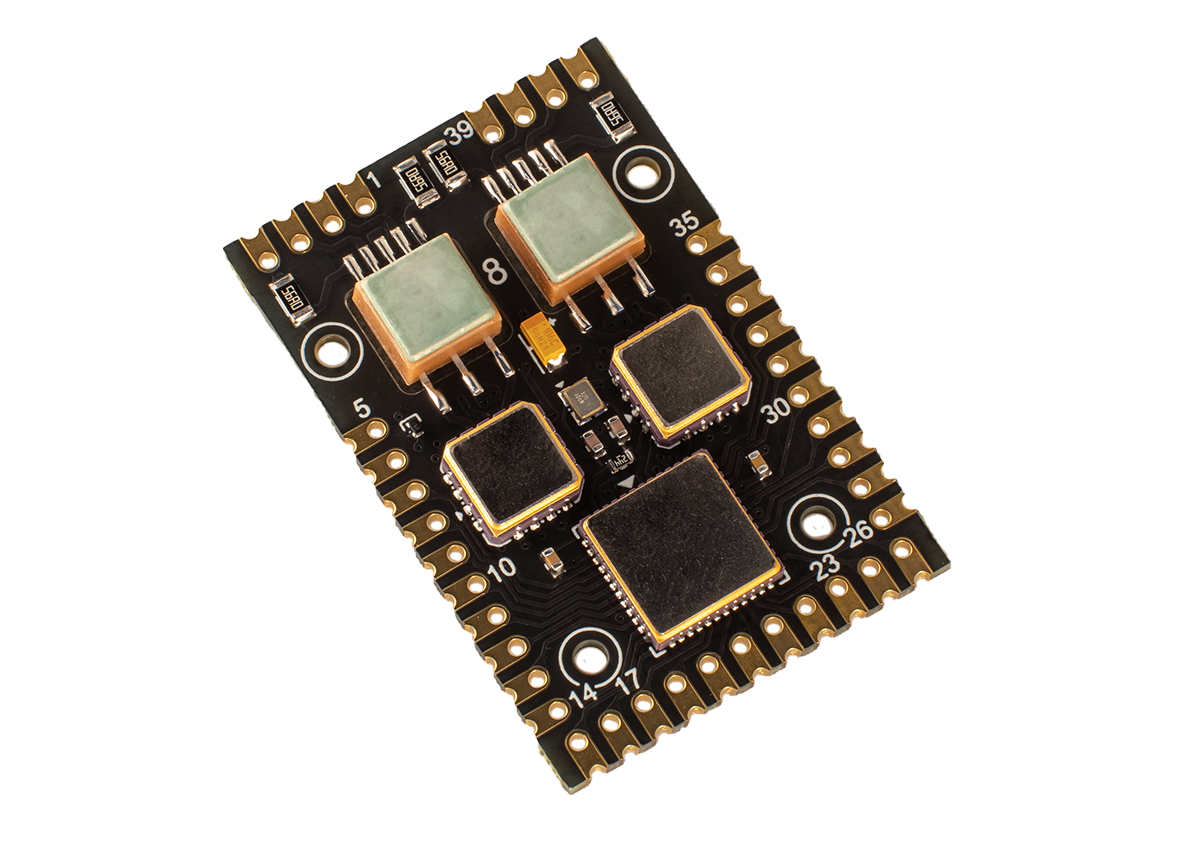

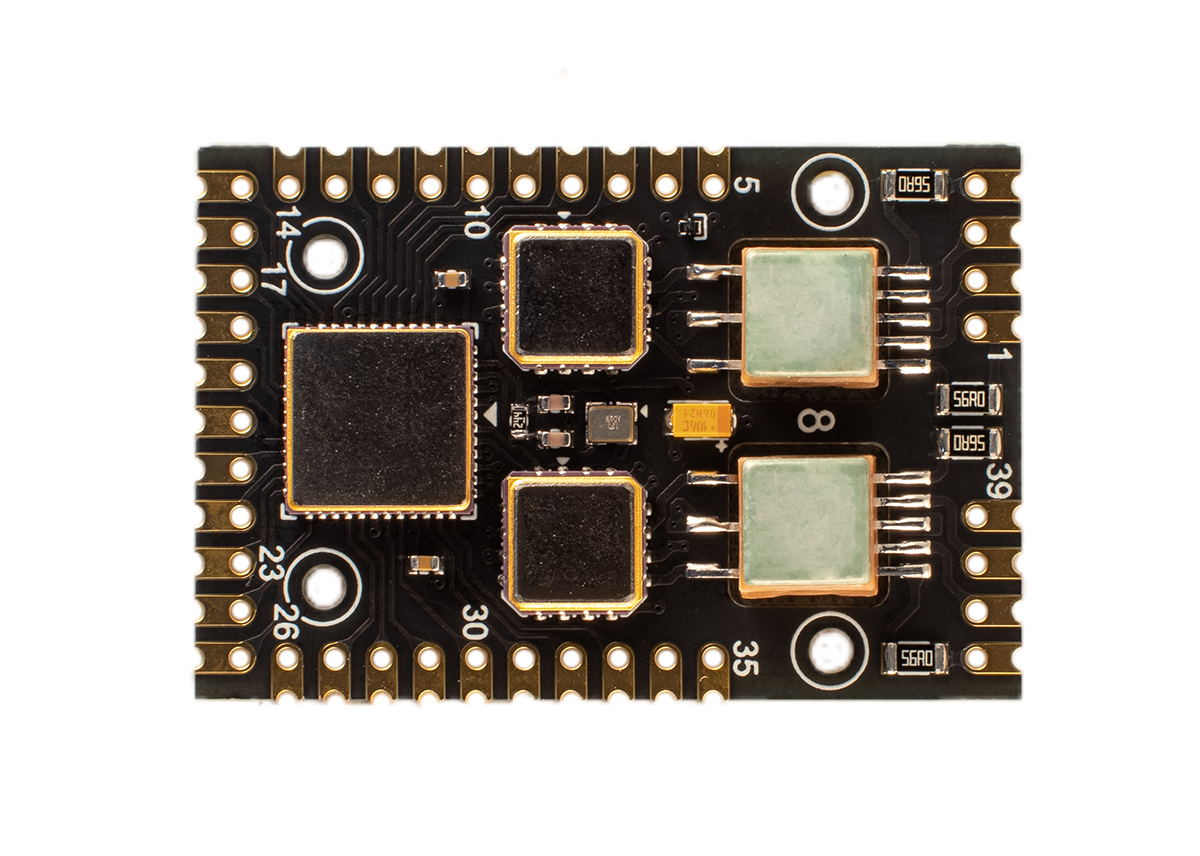

Предприятием выпускается модуль мультиплексного канала - 8 - С на базе микросхемы оконечного устройства МКИО по ГОСТ Р 52070 с последовательным интерфейсом SPI. Отличие от модуля ММК-8-А - увеличенное быстродействие обмена по SPI (CLK до 42 МГц) и напряжение питания контроллера 3,3В.
При использовании данного модуля пользователь избавляется от необходимости закупать компоненты, необходимые для подключения к МКИО, у различных поставщиков.
Данный модуль, подключенный к любому МК или ПЛИС, позволяет быстро освоить работу с МКИО, которая будет заключаться в работе с массивами данных, которые необходимо отправить или принять по SPI, функции соблюдения протокола выполняет микросхема контроллер.
Техническое описание на модули ММК-7-А, ММК-8-А, ММК-8-С.
Все выводы модуля расположены на дюймовой сетке, что упрощает процесс подключения модуля к универсальным отладочным платам. Монтаж в аппаратуре может осуществляться следующими способами:
1. Установкой на латунные или виниловые стойки через 4 отверстия на модуле с пайкой выводов проводами типа МГТФ.
2. Пайкой через PLS-разъемы.

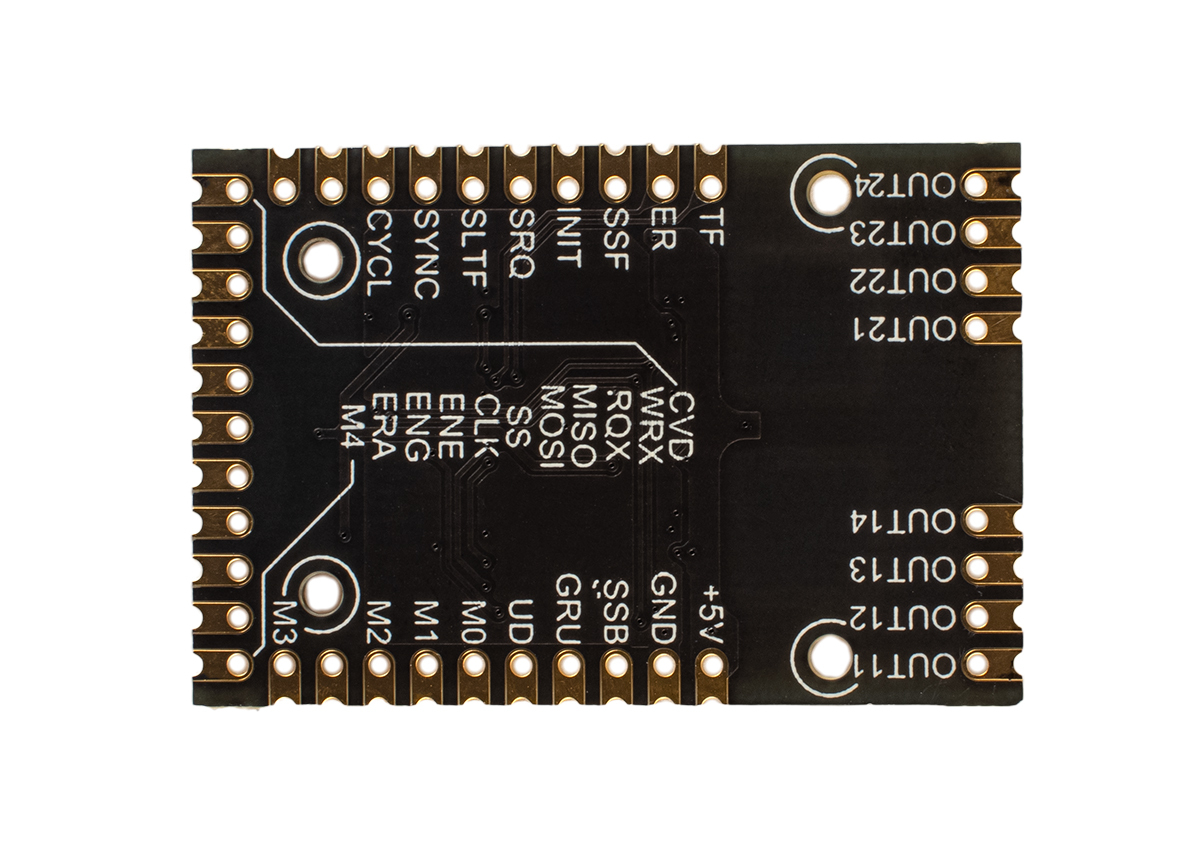

3. Поверхностным монтажом (SMD), благодаря наличию металлизированных контактных площадок на плоскости основания модуля.
Доступен для скачивания компонент ММК-8 для программы Altium Designer в формате интегрированной библиотеки. Файл содержит схемное изображение (УГО) и топологическое посадочное место с трехмерными моделями. Доступна также step-модель.
Примеры кода для работы с микросхемой контроллера можно посмотреть в нашем проекте для Quartus Prime.
Режим работы SPI: CPOL = 0, CPHA = 0.
Примеры программного кода С++ (STM32CubeIDE) и для Quartus Prime (ядро NIOS) для работы с модулем можно получить после его приобретения.
По состоянию на 29.07.2025г. наличии 2 шт.
